FSAE赛车空气动力附件底板结构设计

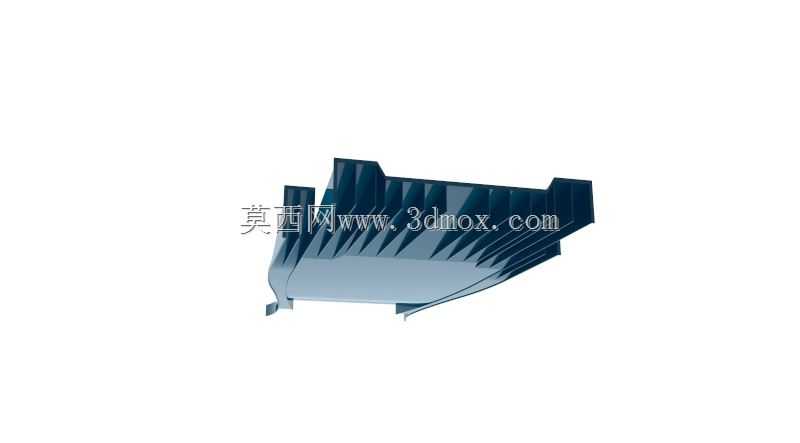

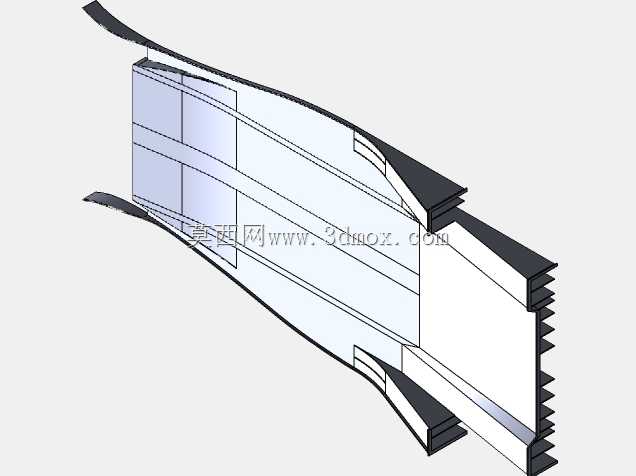

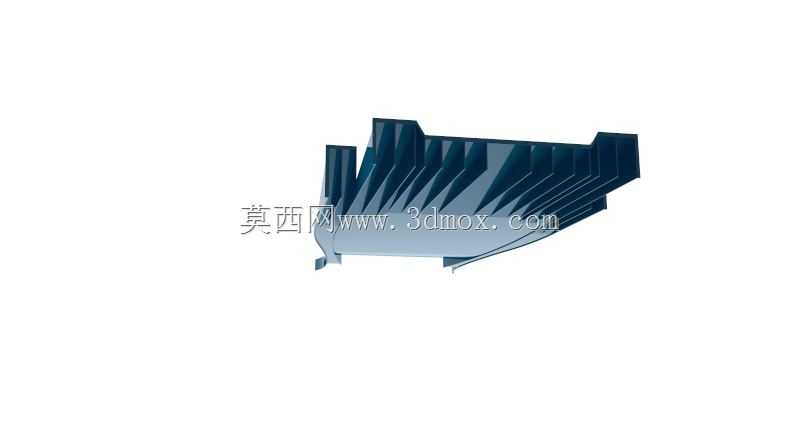

　　该结构为大学生方程式赛车专用的底部空气动力附件，核心作用是在车辆高速行驶过程中梳理底盘下方气流，通过文丘里效应形成可控的低压区，为整车提供额外下压力，提升轮胎抓地极限，减少高速过弯时的侧倾幅度，同时降低底盘乱流带来的行驶阻力。从结构形态来看，该部件采用一体化曲面成型设计，整体贴合赛车底盘下部的安装轮廓，两侧带有向上收拢的导流立边，前端设置渐扩式气流导入切口，尾部延伸出倾斜的扩散段，能够让进入底盘下方的气流在流经中段时加速，在尾部平顺导出，避免气流在车尾形成紊流拖曳。设计过程中需要严格匹配车架底部的安装点位，所有安装孔位与车架下方的焊接螺母座位置完全对应，部件上边缘与底盘底板的间隙控制在3mm以内，防止气流从侧边溢出破坏低压区的形成。

　　外形尺寸方面，该部件总长度覆盖赛车前轴后方到后轴前方的核心气动区域，宽度不超过两侧轮胎内侧的安装边界，避免转向时轮胎与部件发生运动干涉，整体厚度控制在8mm，兼顾结构强度与离地间隙要求，保证车辆在通过赛道起伏路、路肩时不会出现部件剐蹭破损的情况。在实际赛事场景中，这类底部气动附件的作用比尾翼、前翼更直接，因为底盘区域的气流作用面积更大，产生下压力的效率更高，同时不会增加过多的迎风阻力。设计时需要兼顾气动效率与结构可靠性，曲面过渡区域全部采用大圆角顺滑处理，避免应力集中导致行驶过程中部件出现开裂，部件表面的曲面曲率经过多轮CFD仿真迭代调整，确保气流在整个流道内不会出现分离现象，在不同车速、不同侧倾角度下都能保持稳定的下压力输出。

　　安装时该部件通过螺栓固定在车架下方的预埋支架上，不需要对原有车架结构进行切割改动，可直接适配现有FSAE赛车的底盘布局，同时预留了传感器走线的避让槽位，方便安装底盘压力传感器、温度传感器等测试设备，用于赛事过程中采集气动性能数据，为后续的气动优化提供实测支撑。
