小型立式圆锥研磨加工设备结构设计

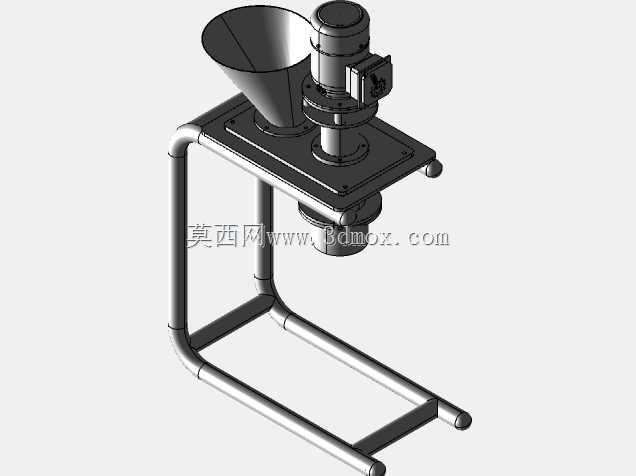

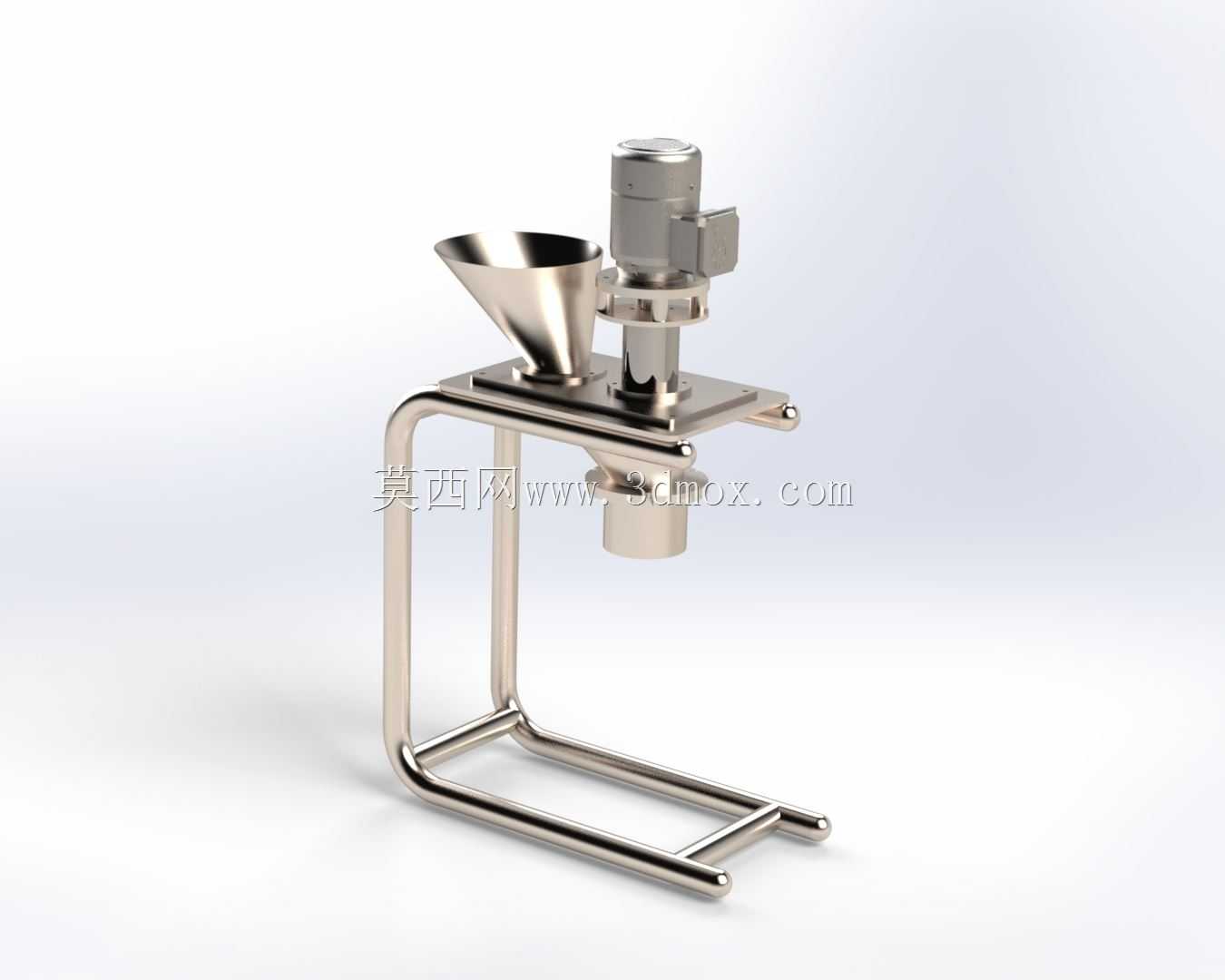

　　这款圆锥研磨设备主要面向小批量粉体物料的精细化研磨作业场景，常见于实验室配方研发、小型食品加工坊、精细化工小样制备等对研磨细度有要求但产能需求不高的工况，可对干燥的脆性物料进行连续式研磨加工，将进料端投入的颗粒状物料通过圆锥研磨副的相对运动，剪切、挤压研磨成目标细度的粉体，从下方出料口排出收集。设备整体采用立式布局，上部设置敞口式锥形进料斗，大口径的进料设计可降低人工投料的对准难度，避免物料撒漏，进料斗下方直接衔接研磨腔体，研磨核心采用圆锥配合结构，动锥与定锥之间的间隙可根据出料细度需求进行微调，适配不同物料的研磨粒度要求。研磨腔体的动力组件集成在腔体侧上方，通过直连传动结构带动内部动锥运转，减少了中间传动环节的动力损耗，

　　也让设备整体结构更加紧凑。设备下部采用圆管弯折成型的一体式机架，U型底框加双侧支撑臂的结构，既保证了支撑的稳定性，又让设备底部预留出足够的出料空间，可直接在下方放置接料容器收集研磨后的物料，无需额外配置出料输送组件。从安装边界来看，设备整体占地尺寸较小，机架底部的四个支撑端处于同一水平面，放置在平整的工作台面即可使用，无需额外打地脚螺栓固定，适配小空间作业场景的摆放需求。设计过程中优先考虑了设备的拆装便捷性，研磨腔体与进料斗、机架的连接均采用快拆式结构，日常清理研磨腔残留物料、更换磨损研磨配件时无需复杂工具即可完成拆解。与物料接触的部分全部采用光亮金属材质，表面粗糙度低，不易粘附物料，也符合食品、医药类物料加工的卫生要求，

　　避免物料残留造成的交叉污染。机架的圆管弯折处做了圆弧过渡处理，没有尖锐的棱角凸起，可减少作业过程中人员磕碰的风险。设备的动力组件做了外置式布局，与研磨腔体之间设置密封隔离结构，避免研磨过程中产生的粉体进入动力部件造成磨损，延长设备的维护周期。
