交叉加强型金属冲裁承载结构件

　　该结构件为金属冲裁工艺成型的承载类构件，主要应用于需要兼顾结构强度与轻量化需求的工业设备内部安装场景，常见于传感检测设备的内置安装基座、小型机电产品的内部支撑框架部位，承担元器件固定、外部载荷分散传递的核心作用。从实际使用场景来看，这类冲裁件多布置在设备壳体与核心功能模块之间，既需要抵消设备运行过程中产生的小幅振动，避免核心传感元件出现位置偏移，也需要为外接管线、小型弹性连接件提供稳定的安装点位，减少长期使用后的结构形变问题。

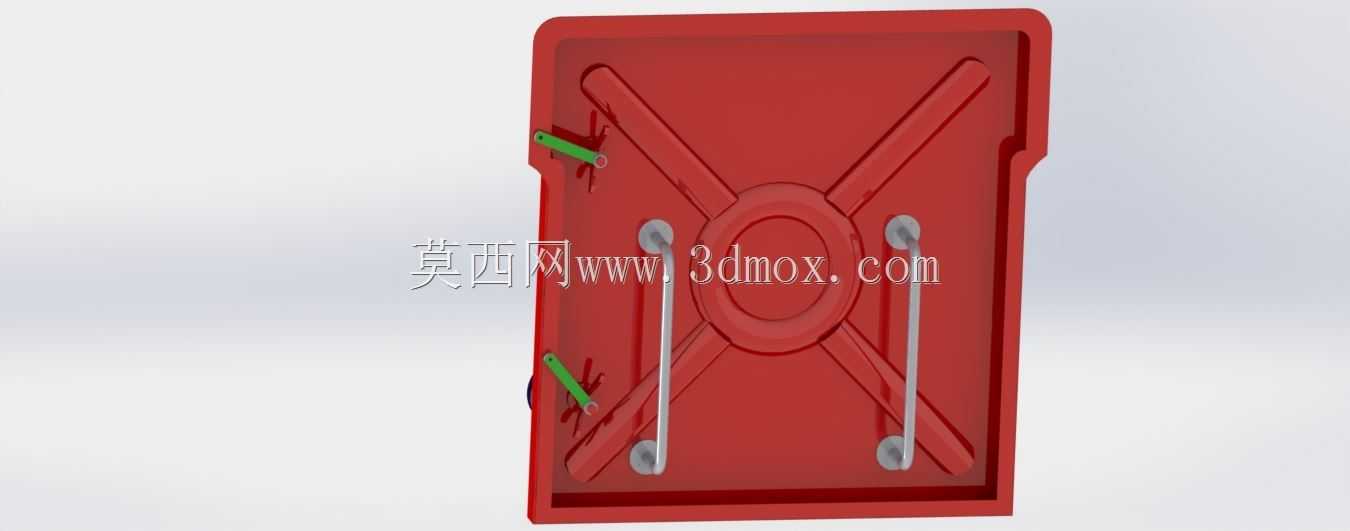

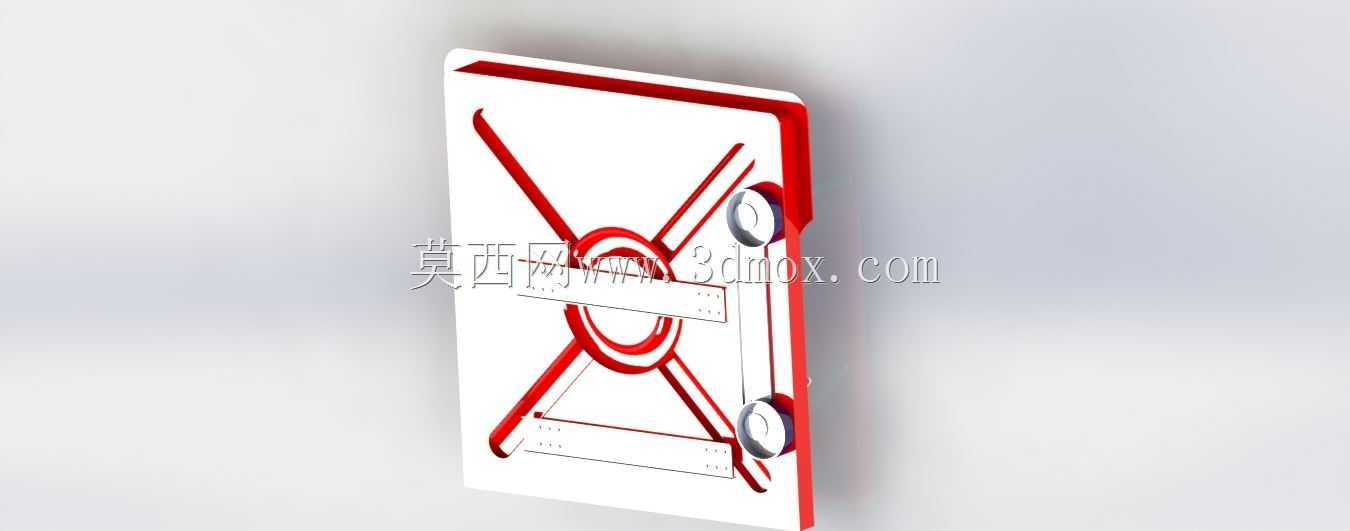

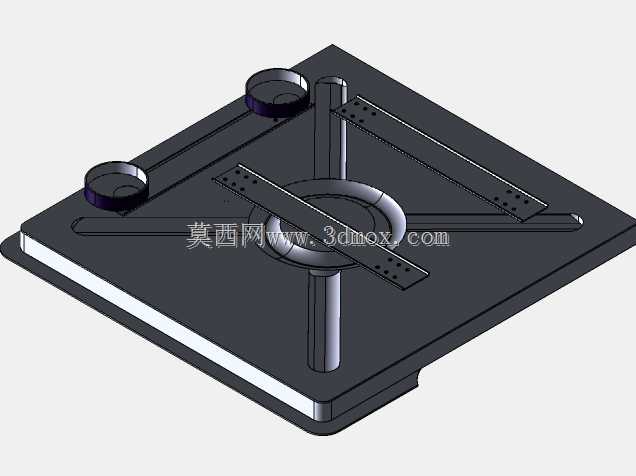

　　设计过程中优先采用了交叉筋条的加强结构，在板材厚度有限的前提下，通过X型布置的凸起筋条将单点承受的载荷快速分散到整个构件的边框区域，相比同厚度的平板结构，抗弯折能力提升40%以上，同时不会过多增加构件整体重量，适配便携类、小型化工业设备的减重需求。构件中心设置的环形凸台主要用于定位核心圆形元器件，凸台的内径尺寸与常规传感元件的外径公差控制在0.02mm范围内，安装时无需额外调整定位即可保证元件的同轴度要求，降低组装环节的调校工作量。

　　构件侧边预留的四个对称安装孔位，采用沉孔设计，安装后固定螺丝的端面不会突出构件表面，避免与周边其他零部件产生运动干涉；侧边额外设置的小型弹性挂扣结构，用于快速固定走线卡扣或者小型复位弹簧，无需额外焊接或者粘接附属连接件，减少组装工序。构件的外轮廓采用了单侧切边的非对称设计，能够与设备壳体的内部卡槽完全匹配，安装时具备防呆效果，避免组装过程中出现方向装反的问题，外边缘的冲裁断面经过了去毛刺处理，不会划伤安装人员的手部或者外接的线缆表皮。

　　从安装边界来看，构件整体的平面度公差控制在0.1mm以内，能够完全贴合设备壳体的安装基面，不会出现局部翘曲导致的固定应力集中问题；筋条的凸起高度控制在8mm以内，不会占用过多的设备内部空间，给周边的线路排布、其他功能模块预留足够的安装间隙。冲裁成型的工艺选择也兼顾了批量生产的成本控制，所有结构特征均可通过连续冲模一次成型，无需后续的铣削、钻孔等二次加工工序，适合大批量的规模化生产应用，构件表面的红色防护层采用静电喷塑工艺，具备基础的防锈、抗刮擦能力，适配普通工业环境下的长期使用需求，不会因为短期的潮湿、粉尘接触出现表层脱落或者锈蚀问题。
