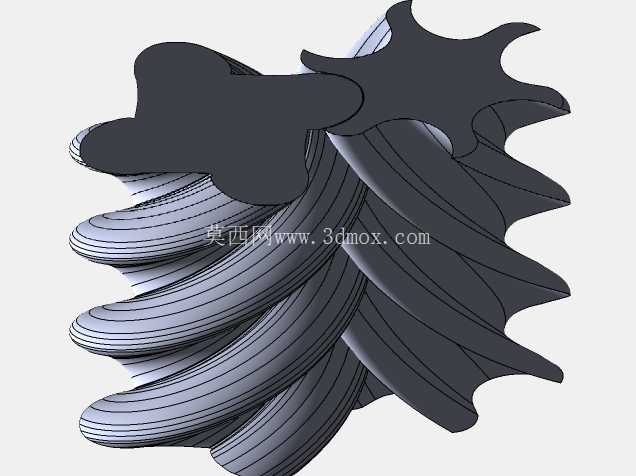

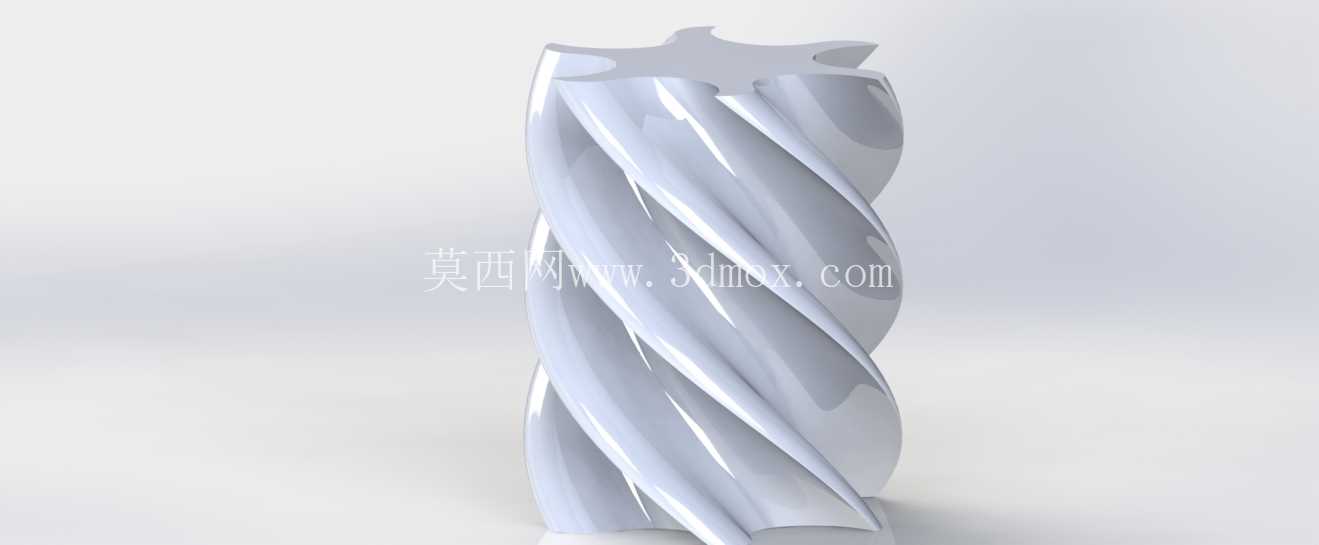

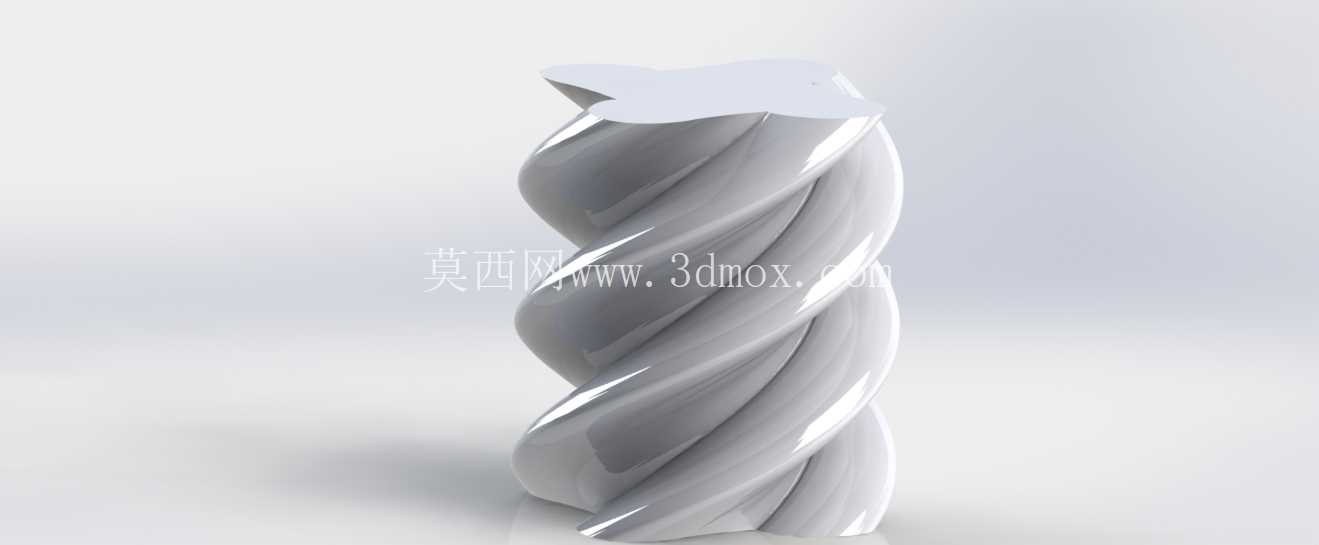

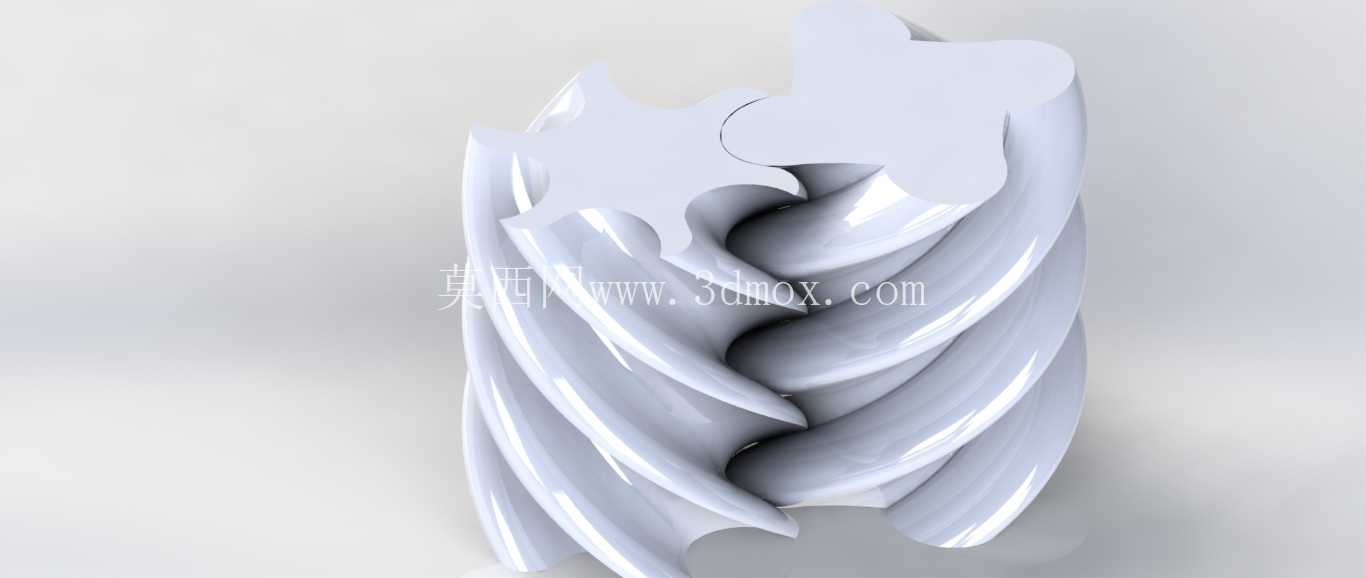

高精度螺旋啮合渐进齿轮组件结构

　　从设计逻辑上看，这套齿轮的齿向采用了连续变螺旋角的渐进式修形，齿形轮廓并非固定模数的标准渐开线，而是结合压缩机转子的型线匹配关系做了定制化修正，齿面的节距偏差控制在微米级，避免啮合过程中出现齿侧间隙突变导致的传动回差，同时齿顶与齿根的过渡圆角做了加大处理，既可以减少啮合过程中的应力集中，也能避免齿根位置在长期交变载荷下出现疲劳裂纹。在安装边界上，这套齿轮的轴向定位基准为齿轮内孔与端面的垂直度公差控制在0.01mm以内，啮合侧隙根据压缩机的运行温度区间做了匹配预留，常温装配状态下的侧隙控制在0.02-0.04mm之间，既可以避免高温运行时齿面热膨胀导致的卡滞，也不会因为侧隙过大导致传动相位偏差，影响转子啮合的容积效率。这套渐进齿轮组件主要面向容积式压缩机的核心传动啮合场景，在螺杆式压缩机、冷媒压缩机组这类需要连续稳定容积变化的设备中，这类齿轮承担着同步阴阳转子啮合相位、传递输入扭矩的核心作用，和普通直齿圆柱齿轮不同，渐进式螺旋齿的啮合过程是逐齿渐进接触的，不会出现整齿突然啮入啮出的冲击，能大幅降低压缩机运行时的气流脉动与结构振动，尤其适合对运行噪音、压力稳定性要求高的工业制冷、工艺气体压缩工况。

　　实际应用中，这类齿轮组件的啮合重合度远高于普通直齿轮，单组啮合的重合度可以达到3以上，意味着任意时刻都有至少三个齿同时参与啮合，载荷可以均匀分布在多组齿面上，单齿承受的接触应力更低，在同等载荷条件下可以缩小齿轮的径向尺寸，让压缩机的主机结构更加紧凑。齿面的啮合轨迹是沿齿向连续滑动的，不会出现直齿轮啮合时的齿向线接触冲击，运行过程中的传动更加平稳，即使在输入转速达到每分钟数千转的工况下，也能保持较低的振动幅值，减少对压缩机轴承、轴封等周边部件的载荷冲击。

　　设计过程中需要重点匹配齿轮的螺旋角变化梯度与转子的型线导程，保证齿轮啮合的相位变化和转子压缩腔的容积变化完全同步，避免出现转子碰磨或者压缩腔内气体泄漏的问题，同时齿向的修形量需要结合齿轮的受力变形、热变形量做补偿，让满载荷运行时的齿面接触斑点均匀分布在齿面中部，避免出现齿端偏载导致的局部磨损。在尺寸链匹配上，齿轮的内孔与传动轴采用过渡配合，配合公差选择H7/k6，装配时采用热装工艺，避免高速运行时齿轮与轴之间出现相对滑移，齿轮的轴向锁紧采用圆螺母配合止动垫圈的结构，锁紧力矩根据轴径大小匹配，保证运行过程中不会出现轴向窜动。

　　这类齿轮的加工通常需要采用五轴联动的磨齿设备，齿面粗糙度需要达到Ra0.8以下，减少啮合过程中的摩擦损耗，提升传动效率，同时齿面会做渗碳淬火处理，表面硬度达到HRC58-62，保证长期运行下的齿面耐磨性，芯部保持足够的韧性，能够承受短时过载的冲击载荷。在压缩机的实际装配中，需要通过打表测量齿轮的啮合侧隙与接触斑点，对齿轮的轴向位置做微调，保证齿面接触面积达到齿高方向的70%以上、齿长方向的80%以上，才能满足长期稳定运行的要求，避免早期点蚀、磨损等失效问题。
