多环框架式机械陀螺仪结构设计

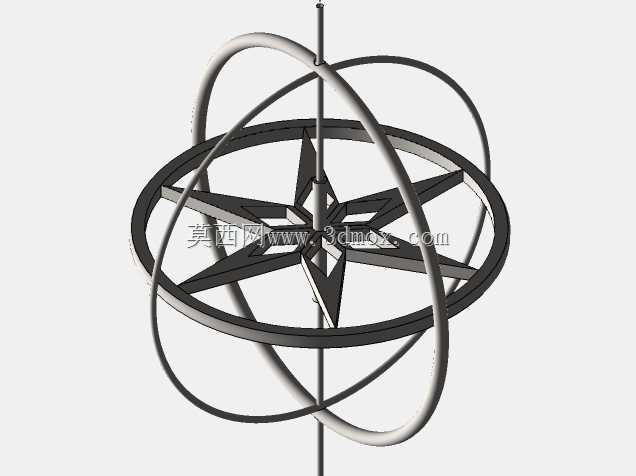

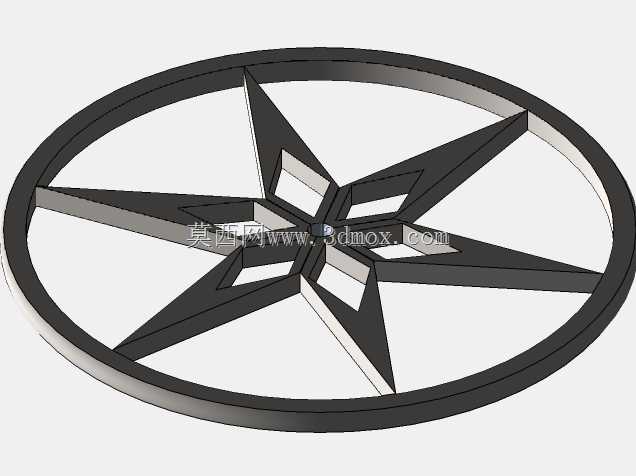

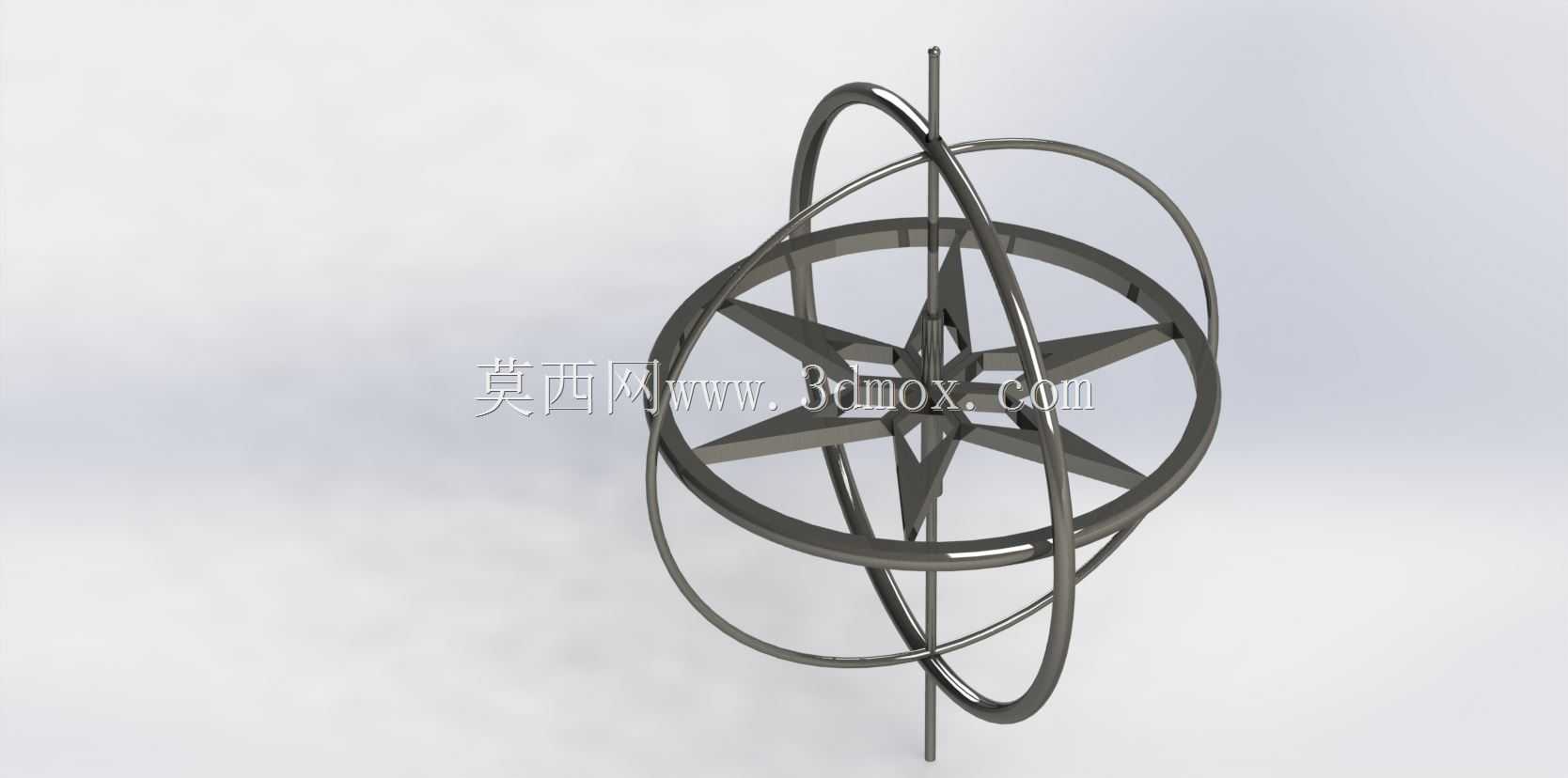

　　这款多环框架式机械陀螺仪的结构设计，核心依托角动量守恒的物理原理实现空间指向的稳定保持，整套结构采用三层正交环架搭配中心星形转子的布局，从实际工程应用的场景出发，覆盖了从教学演示、惯性导航原理验证到小型机械式姿态传感单元的适配需求。在实际使用场景中，这类纯机械结构的陀螺仪无需依赖外部信号输入，就能在载体发生姿态偏转时保持自转轴的初始指向，早期被广泛应用在航空航海的姿态参考系统中，现在也常作为机械原理教学的具象演示载体，帮助从业者理解刚体转动、角动量、进动性等核心机械概念。从功能特性来看，中心转子采用星形辐条式结构，在保证整体转动惯量满足要求的前提下，尽可能降低了转子自身的重量，减少转动过程中的风阻与不必要的能量损耗；

　　外层的三层正交环架通过精密枢轴实现两两垂直的转动自由度，每一组枢轴的配合间隙都经过设计校核，既保证环架转动时的顺滑无卡滞，又避免间隙过大带来的指向漂移问题，环架自身采用等截面环形结构，保证各个方向的结构刚度均匀，不会因为框架形变影响转子的转动自由度。设计思路上，没有采用传统的实心转子加封闭外壳的方案，而是将所有支撑环架完全外露，一方面是方便观察每一层环架的相对转动过程，适配教学演示的直观性需求，另一方面外露式的结构也方便对枢轴位置进行日常的润滑维护，不需要拆解整体结构就能完成保养操作。在安装边界的设计上，最外层环架预留了标准的安装轴段，可以直接固定在配套的基座或者待测载体上，安装轴的同轴度公差控制在合理范围内，

　　避免安装偏差带来的初始指向误差；整体结构的转动部分没有突出的尖锐棱角，所有环架的边缘都做了圆角过渡，防止转动过程中剐蹭操作人员或者周边的管线部件。从实际选型适配的角度来说，这类机械陀螺仪的转子质量与转动半径经过匹配设计，在常规的转速下就能获得足够的角动量来维持指向稳定性，不需要搭配过高转速的驱动单元，降低了配套驱动部件的选型成本；三层环架的转动角度范围都做了机械限位设计，避免环架过度转动导致内部走线或者枢轴结构损坏，每个转动副的位置都设计了防尘挡边，减少车间环境下的粉尘进入枢轴配合面，延长结构的使用寿命。在结构细节上，中心转子的辐条采用等强度设计，每根辐条的截面尺寸从中心轮毂向外缘逐渐过渡，保证转子高速转动时各个位置的应力分布均匀，

　　不会因为离心力导致辐条断裂或者形变；环架之间的枢轴采用小间隙配合，搭配耐磨的衬套结构，长期转动下的磨损量控制在允许范围内，保证指向精度的长期稳定性。不同于MEMS类的电子陀螺仪，这款纯机械结构的陀螺仪不受电磁干扰的影响，在强电磁环境的工业场景中也能稳定工作，不需要额外做电磁屏蔽设计，整体结构的零部件全部采用常规机械加工工艺就能实现，不需要特殊的加工设备，加工成本可控，适合小批量制作或者原理样机的搭建。安装时只需要保证最外层安装轴与载体的基准面垂直，就能完成初始的基准校准，不需要复杂的调试步骤，转子的驱动接口预留了标准的连接位，可以适配手动驱动、小型电机驱动等多种驱动方式，适配不同的使用场景需求。
