多行业通用振动测试试验台结构设计

　　在结构可靠性验证领域，振动测试台是复现各类振动工况的核心载体，这套三维结构完整还原了电动式振动测试台的整机布局，覆盖从激振单元到试件装夹平台的全链路结构细节。从实际工程应用场景来看，这类设备的适配范围覆盖多个工业领域：在航空航天板块，可承担航天器舱段组件、星载电子模块、运载火箭箭上部件的振动冲击耐受测试，模拟发射段、在轨运行阶段的随机振动与冲击载荷，验证结构连接可靠性与元器件抗振性能；汽车行业场景下，可完成动力总成附件、底盘悬架构件、车身内外饰件的振动疲劳测试，复现不同等级路面行驶带来的持续振动输入，排查部件共振风险、紧固件松脱隐患，同时配合声学采集设备可完成NVH性能相关的振动响应测试；电子制造领域，针对PCB板卡、消费电子整机、车载电子模块，可模拟运输过程、设备运行中的振动工况，验证焊点可靠性、接插件连接稳定性；军工领域可用于单兵装备、武器系统组件的抗冲击振动测试，医疗领域则可完成植入式器械、医疗设备主机的耐振性能验证，覆盖从产品研发阶段的性能摸底到量产阶段的可靠性抽检全流程。

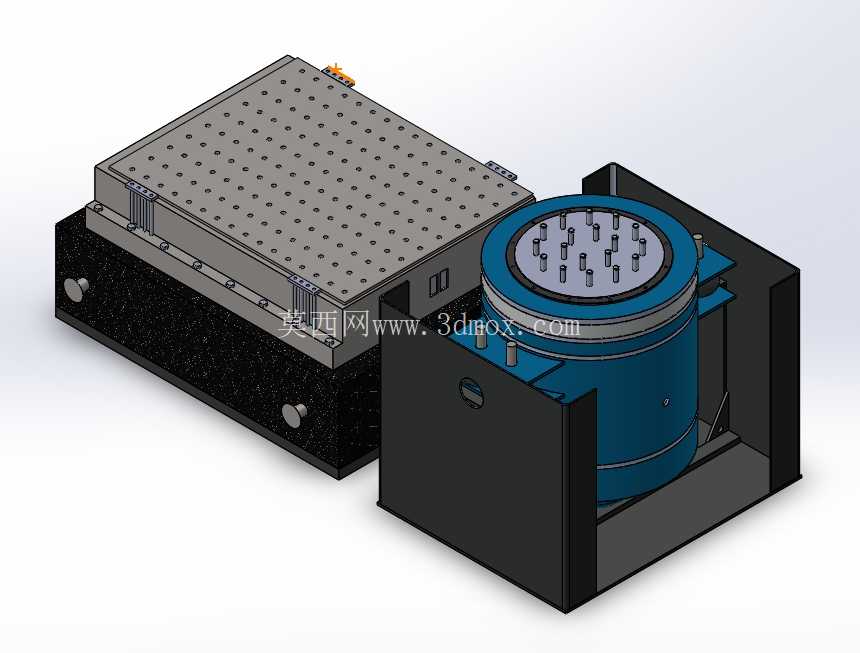

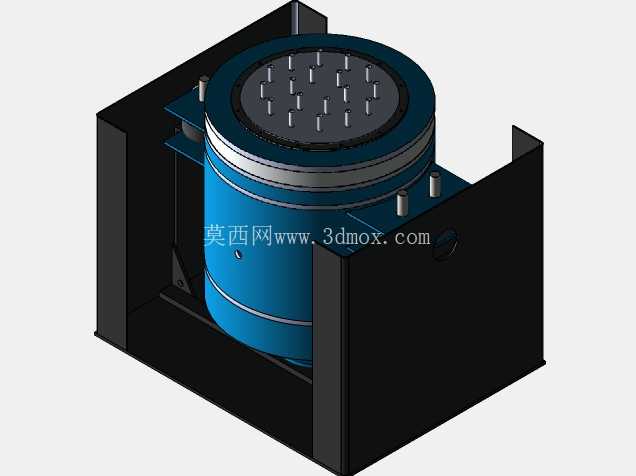

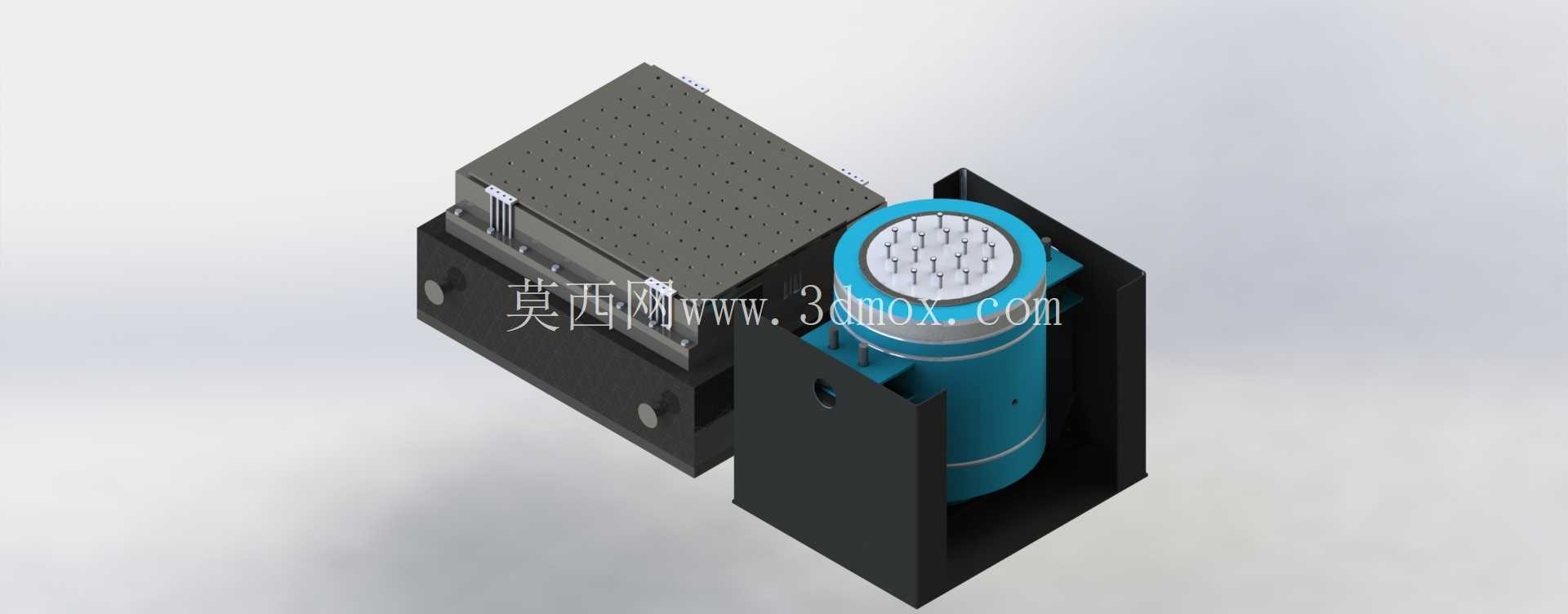

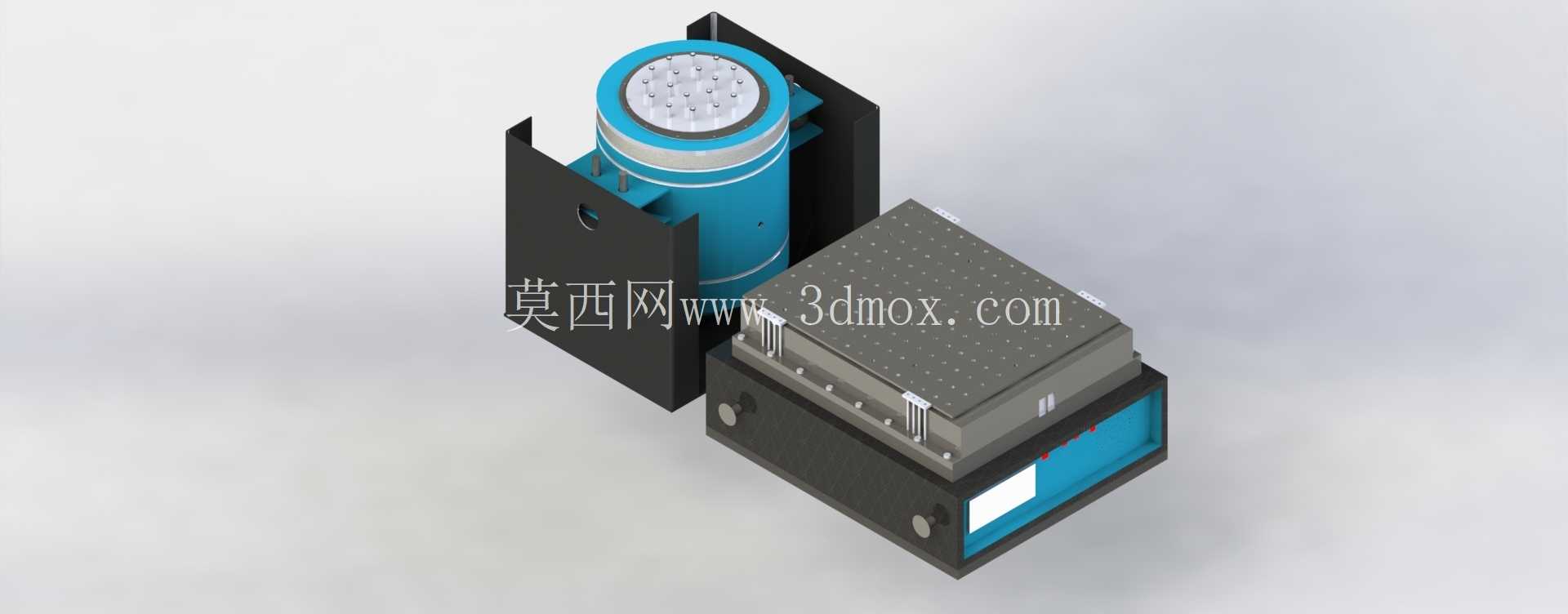

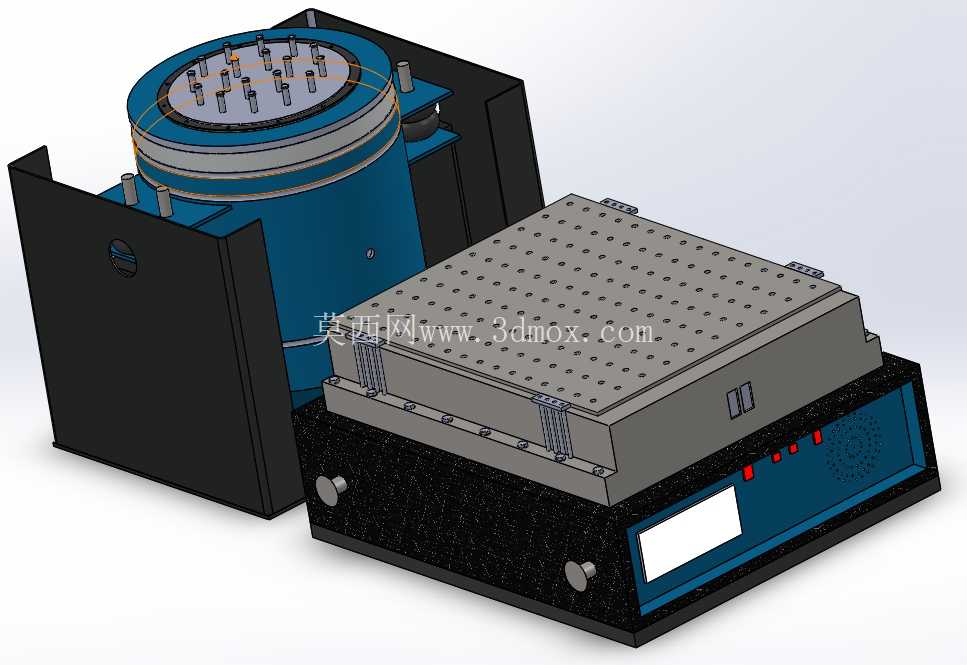

　　从功能特性来看，这套结构分为两大核心单元：下部的蓝色筒状结构为激振发生单元，内部集成了动圈、磁路结构与导向支撑组件，可输出不同频率、幅值、波形的振动激励，支持正弦振动、随机振动、经典冲击等多种振动模式输出，上部的多孔金属平台为试件装夹面，台面密布的标准安装孔位可适配不同外形尺寸的试件装夹需求，配合周边的黑色防护框架，可避免大位移振动工况下试件滑脱飞出的安全风险，平台与激振单元之间的连接结构经过动平衡优化，可降低横向振动分量，保证振动输出的方向精度。

　　从设计思路层面，这套结构在建模阶段充分考虑了实际工程的安装与使用边界：激振单元底部预留了与地基隔振槽匹配的安装接口，可配合空气弹簧隔振装置降低振动对周边建筑与设备的影响；装夹平台的孔位间距遵循通用测试夹具的安装标准，可直接适配市面上主流的压块、专用夹具，无需额外加工过渡连接板；设备整体的外形尺寸适配常规工业实验室的门洞宽度、吊装设备承重范围，上部平台的最大负载能力覆盖了多数中小型工业部件的测试重量需求，激振单元的冷却风道预留位置也在模型中有所体现，可适配风冷或水冷的不同冷却方案选型。

　　在结构细节处理上，模型还原了台体的导向限位结构，可避免大加速度冲击下动圈出现偏磨，平台表面的孔位做了沉头设计，保证装夹螺栓不会高出平台面影响试件放置，周边防护框架采用可拆卸式连接设计，方便大尺寸试件的吊装上下料，激振单元与平台之间的连接螺栓采用高强度等级规格的建模还原，匹配大冲击力传递下的强度需求。对于结构设计从业者而言，这套模型可直接作为振动测试类设备设计的参考蓝本，理清激振单元与装夹平台的匹配逻辑、安装接口的尺寸配合关系；对于设备选型人员，可通过模型直观了解设备的占地边界、装夹范围，提前规划实验室布局与配套地基施工方案；对于三维建模学习者，可参考这类工业测试设备的结构拆分逻辑，掌握功能单元模块化建模的思路，理解工业设备设计中功能实现、安装适配、安全防护多维度需求的平衡方式。
