小型直动式溢流安全阀结构设计

　　这款小型安全阀多用于小通径的气动、低压液压回路中，常见于小型自动化设备的气路分支、实验台流体管路、小型液压动力单元的压力保护支路，当回路压力超过设定阈值时，阀口自动开启泄放多余介质，避免管路、密封件或下游敏感元件因超压出现破损、泄漏问题，待系统压力回落至设定复位值后，阀口自动闭合，保障回路维持正常工作压力。

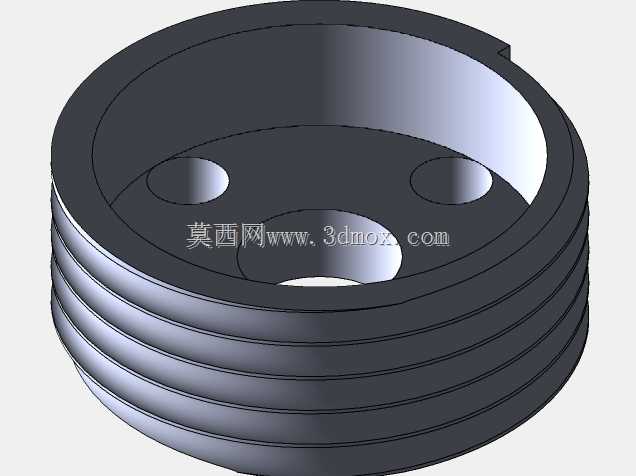

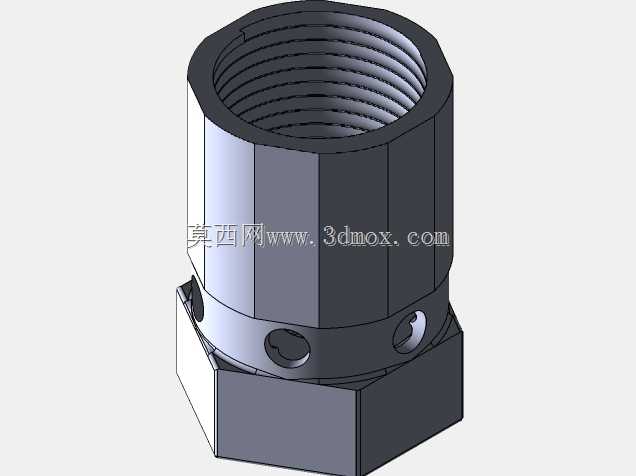

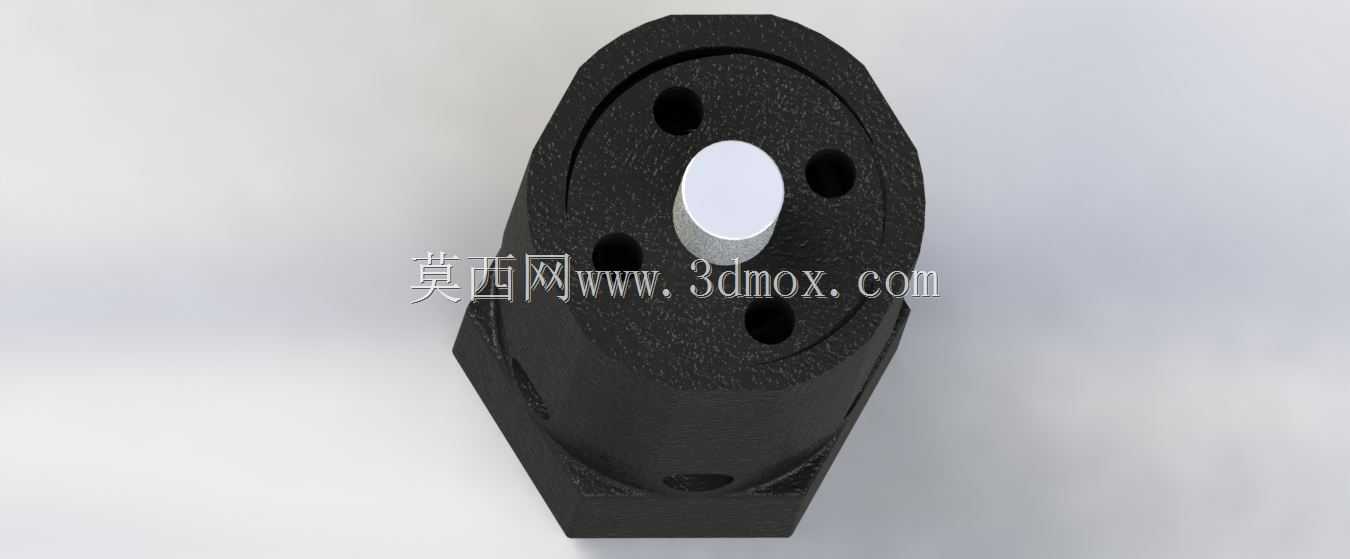

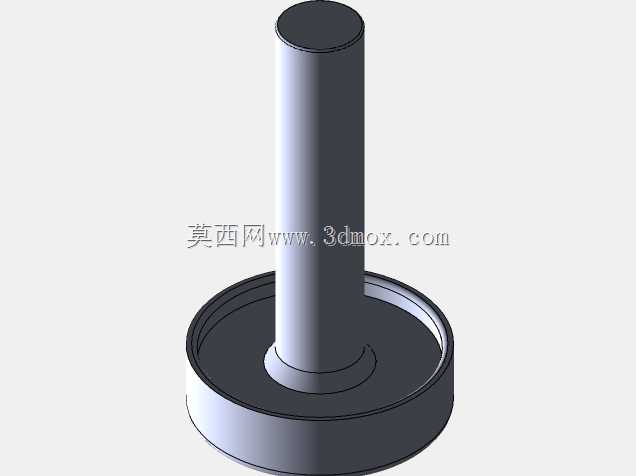

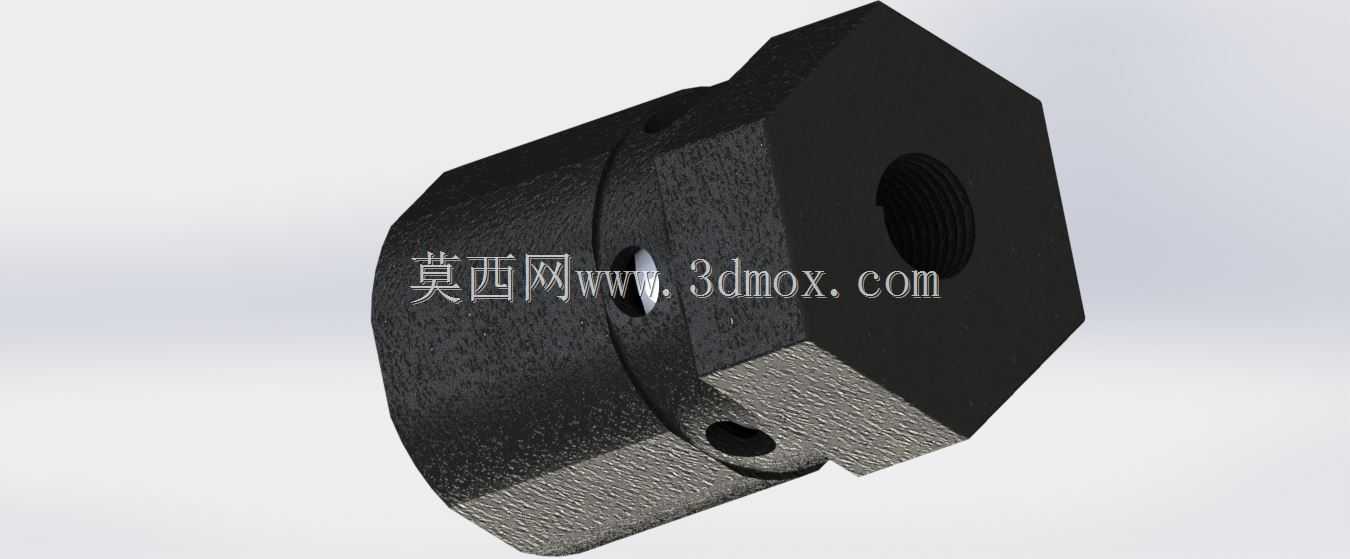

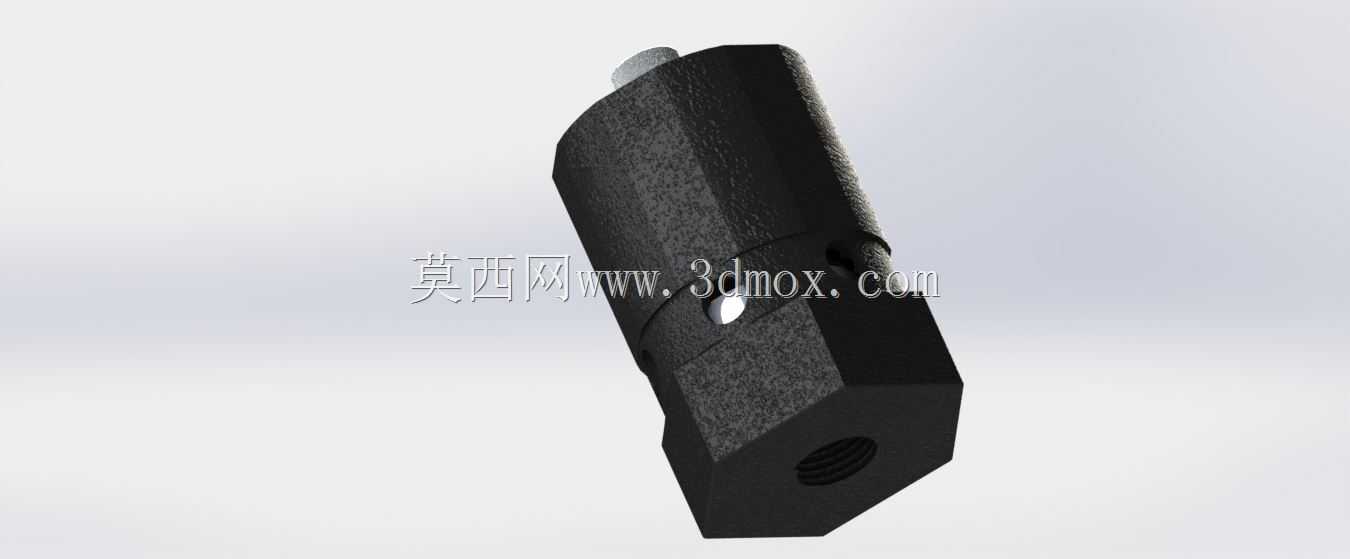

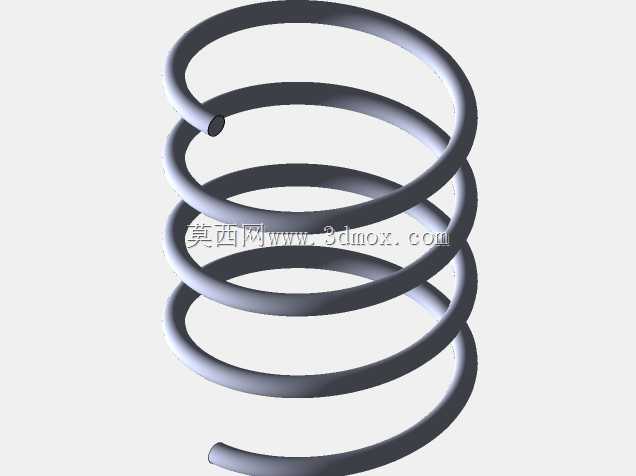

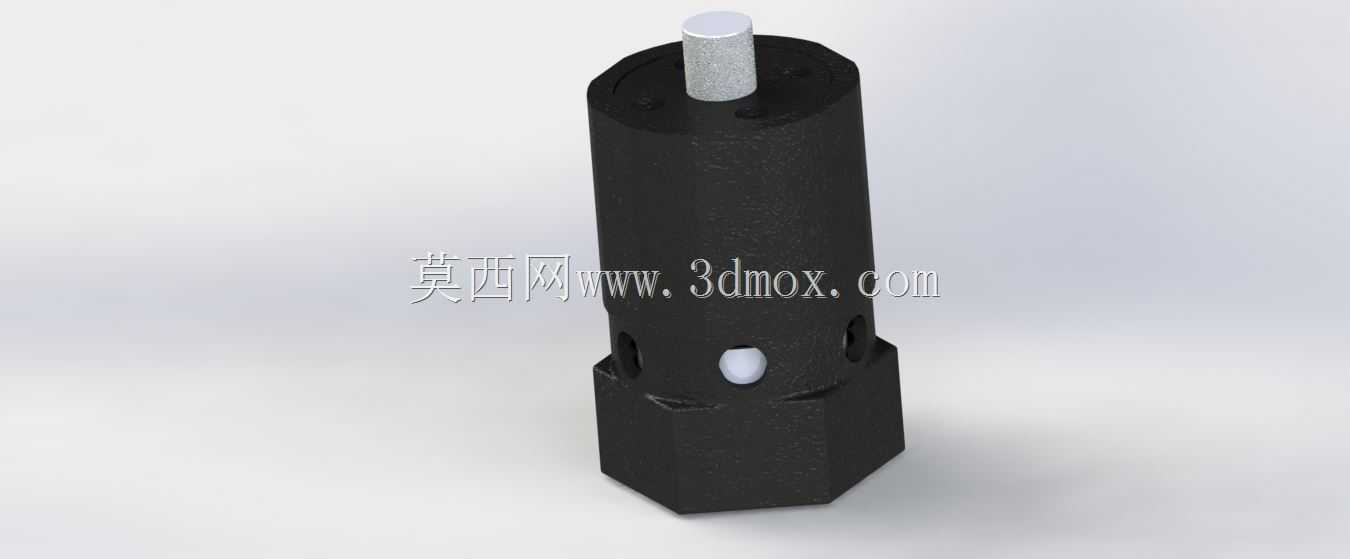

　　从结构组成来看，整套模型拆分出阀体、可调锁件、阀轴、弹簧四个核心零件，阀体下部采用外六角结构，适配常规开口扳手的拧紧操作，底部加工内螺纹接口，可直接对接同规格的管路外螺纹接头，安装时无需额外定制转接件，能直接适配常规工业管路的安装标准。阀体上部为圆柱型容腔，内置弹簧与阀轴配合的运动副，侧壁开设的径向泄流孔在阀口开启时，可将超压介质快速导出至回路外或回收管路，避免压力持续攀升。可调锁件位于阀体顶部，通过螺纹旋合深度调整弹簧预压缩量，以此设定安全阀的开启压力值，调整到位后可通过锁止结构固定位置，避免设备运行过程中因振动出现压力漂移。阀轴作为运动执行件，与阀体内腔做小间隙配合，表面粗糙度要求控制在Ra0.8以内，减少往复运动的卡滞风险，同时保证阀口闭合时的密封性能。弹簧选用圆柱螺旋压缩弹簧，刚度匹配设定的压力调节范围，保证压力开启特性曲线平缓，不会出现突跳式开启导致的系统压力波动。

　　建模过程中各零件的配合公差参考常规液压气动阀件的设计标准，阀体与阀轴采用H7/g6间隙配合，可调锁件与阀体采用M10×1细牙螺纹配合，既保证调节精度，又具备足够的锁止摩擦力。安装边界上，该阀整体轴向长度较短，径向最大尺寸为下部六角对边宽度，安装时仅需预留扳手操作的空间余量，无需额外的安装支架，直接螺纹旋接在管路接头即可完成固定，适合在空间紧凑的小型设备气液回路中布置。这类直动式安全阀结构简单、响应速度快，相比先导式安全阀成本更低，适合小流量、低压工况的压力保护场景，建模时还原了各零件的倒角、退刀槽、密封槽等工艺细节，可直接用于同类阀件的结构参考、装配干涉校验，也可作为教学演示中阀类零件装配关系的展示模型，帮助设计人员理解直动式泄压阀的工作原理与结构组成。
