乘用车多辐条铝合金轮毂结构设计

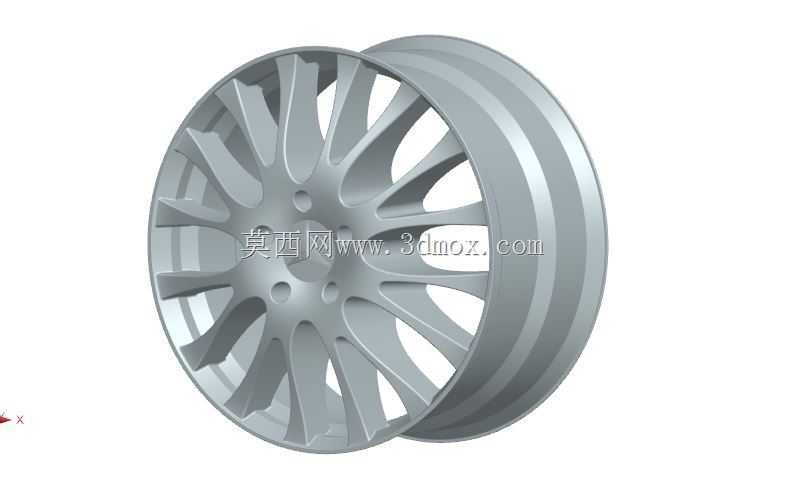

　　日常做整车底盘行走系统匹配时，轮毂是连接轮胎与车轴的核心承载部件，这个铝合金轮毂的结构设计，首先要兼顾乘用车行驶过程中的动平衡表现、载荷传递效率以及散热需求。从结构来看，这款轮毂采用多辐条放射式布局，辐条截面做了渐变式厚度设计，靠近轮心安装座的位置辐条厚度更大，能更好地传递车轴输出的扭矩，同时承受车辆过弯、颠簸路面带来的径向与侧向冲击，往轮辋边缘延伸的位置辐条厚度逐步收窄，既可以降低整体自重，也能在辐条之间留出更大的镂空区域，提升行驶过程中刹车系统的通风散热效率，避免长时间制动后刹车盘热衰减影响行车安全。轮辋部分采用等宽轮缘设计，轮缘的凸起高度符合常规乘用车轮胎的装配标准，能够和轮胎胎圈紧密贴合，保证充气后轮胎的密封性能，

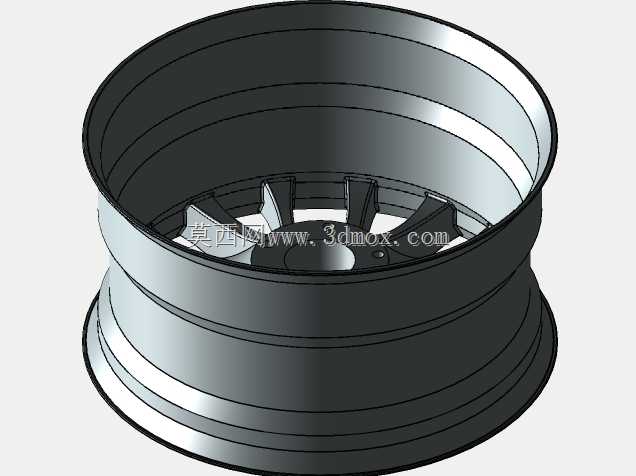

　　同时在车辆发生胎侧剐蹭路沿的时候，轮缘的加厚结构能一定程度上保护胎圈不受损伤，降低轮胎漏气脱圈的风险。中心安装区域预留了标准的螺栓孔位分布，中心孔的尺寸匹配常规乘用车的轴头直径，安装面做了平整化加工处理，能够和轮毂轴承的安装端面完全贴合，保证装配后轮毂的端面跳动量控制在合理范围内，避免高速行驶时出现车轮抖动的问题。在实际应用场景中，这类铝合金轮毂多用于家用乘用车的配套或者改装场景，相比钢制轮毂，铝合金材质的导热性能更好，重量更轻，能够降低簧下质量，提升悬挂系统的响应速度，优化车辆的操控表现。设计过程中需要重点校核辐条的疲劳强度，模拟车辆在满载过坑、紧急制动、高速过弯等极限工况下的应力分布，避免应力集中在辐条与安装座的连接位置，

　　同时还要控制整体的转动惯量，减少动力传递过程中的损耗。轮辋的槽底尺寸符合无内胎轮胎的装配要求，预留了轮胎气门嘴的安装孔位，安装时可以直接适配常规的橡胶气门嘴或者金属气门嘴，不需要额外做结构修改。另外，轮毂的外侧辐条表面做了平滑过渡处理，没有尖锐的凸起结构，既可以降低行驶过程中的风阻，也能减少日常使用中污渍附着，便于后期清洁维护。
