航空航天用等网格加强筋承力板结构

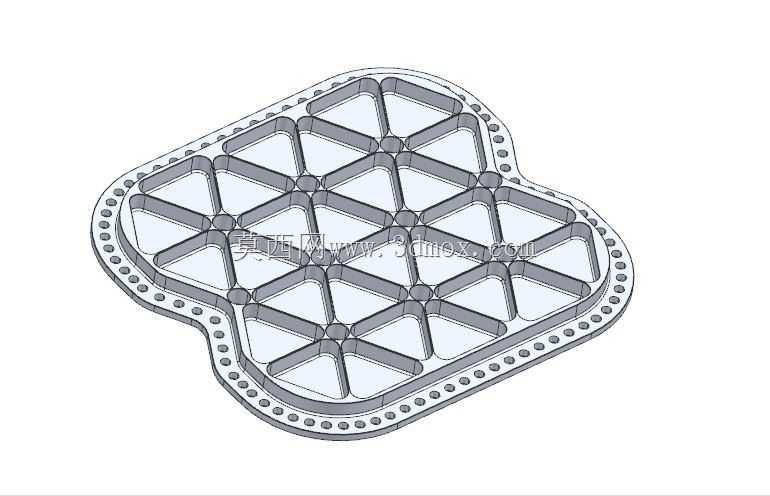

　　这类等网格加强承力板，是航空航天结构件里非常典型的轻量化承载设计，最早在航天舱段壁板、机载设备安装基板、卫星结构基板上有大量成熟应用，核心是在保证结构刚度与强度的前提下，最大限度削减构件自重，提升飞行器的有效载荷占比。从结构设计逻辑来看，该构件采用三角形等网格筋格布局，三角形单元本身具备最优的结构稳定性，筋条交叉节点做了圆弧过渡处理，避免应力集中在筋条交汇位置，在承受交变振动、冲击过载时，不会出现节点处的应力开裂问题，这一点在航空航天工况下尤为关键——机载设备在起飞、飞行、着陆全周期会承受宽频随机振动，结构的抗疲劳性能直接决定设备的服役可靠性。构件外轮廓采用异形适配设计，边缘整圈布置等间距安装孔，孔位与安装边做了加厚凸缘处理，

　　安装时通过紧固件与周边框架连接，凸缘结构可以分散紧固件的压紧应力，避免安装边在拧紧力矩作用下出现压溃、变形，同时整圈安装边的设计也能保证构件与安装框架的贴合度，减少装配间隙带来的附加振动。筋格的高度、筋条厚度是经过拓扑优化确定的，在满足抗弯、抗扭截面模量要求的前提下，去掉了非承载区域的多余材料，相比同尺寸的实心承力板，重量可以降低60%以上，同时比强度、比刚度远高于实心板材。实际加工场景中，这类构件多采用整块铝合金坯料通过高速铣削加工成型，加工时需要注意筋条的让刀变形控制，设计时预留的工艺余量、筋条根部的圆角参数，都要匹配五轴加工中心的走刀路径，避免加工后出现筋条壁厚不均、平面度超差的问题。在实际装机使用时，

　　这类网格板的表面通常会做阳极氧化处理，提升耐蚀性与表面硬度，网格的空腔内可以根据需求预埋设备安装座、走线槽，或者填充隔热、阻尼材料，兼顾承载、设备安装、减振降噪的多重功能。设计时需要重点校核几个边界条件：一是整板的安装孔位公差，要与对接框架的孔位做到精准匹配，避免强行装配带来的装配应力；二是筋条的长厚比要控制在合理区间，避免加工过程中出现振刀，同时保证受压时不会出现筋条失稳；三是边缘安装孔的边距要符合航空结构件的设计规范，保证连接强度的冗余量，避免在极限过载下出现孔边撕裂。这类等网格结构的设计思路，现在也逐步延伸到高端装备、无人机、高速轨道交通的承载结构设计中，核心都是围绕轻量化与高承载的平衡，通过规整的网格筋布局，实现材料的最优分布，避免无效材料的冗余。
