异形曲面衔接式金属垫片结构设计

　　这款异形垫片主要面向航空航天传感装置配套的精密装夹场景，在传感单元的壳体衔接部位承担间隙补偿、载荷均匀传递的作用，区别于常规平垫片的规则轮廓，其曲面衔接结构完全适配传感组件的异形安装基面，避免装配后出现局部应力集中导致的传感元件测量精度偏移。从实际加工落地的角度看，该零件是典型的三轴加工复杂轮廓验证件，整体轮廓没有倒扣结构，所有加工面均可在三轴设备上通过两次装夹完成全工序加工：首次装夹以毛坯底面为定位基准，完成一侧曲面、台阶面与侧边轮廓的粗精加工，加工时需注意曲面与直边衔接处的走刀路径平滑过渡，避免接刀痕影响后续装配贴合度；待一侧加工完成后，采用硬蜡填充已加工型腔做支撑，翻转零件以加工完成的台阶面做定位基准，

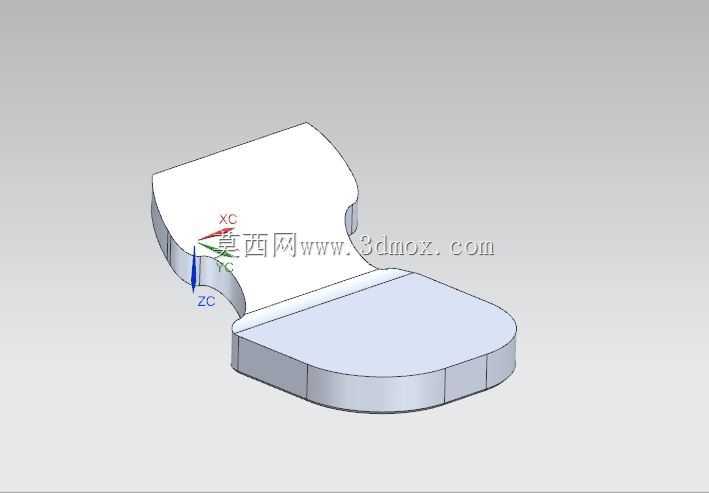

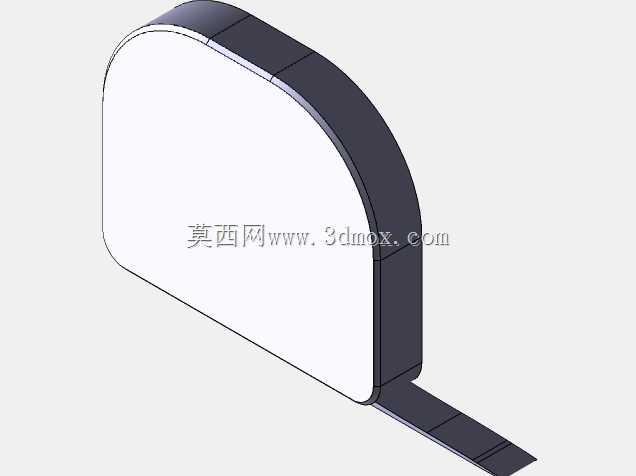

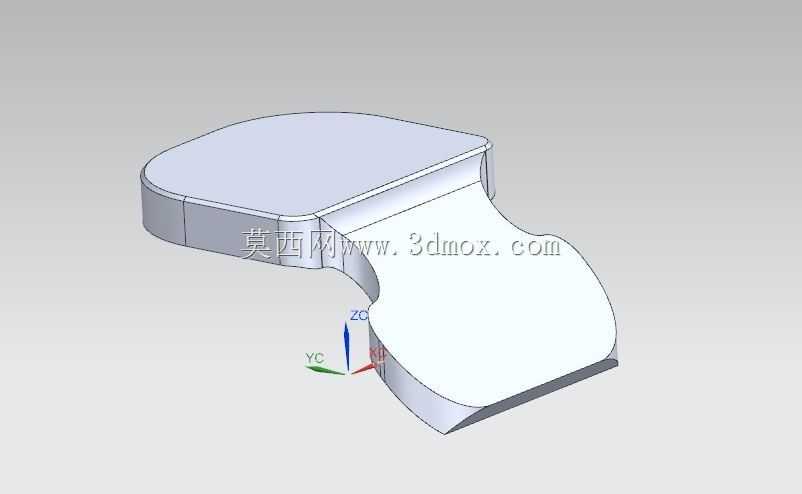

　　完成另一侧轮廓与端面的加工，这种装夹方式无需定制专用夹具，普通台钳搭配真空吸附垫板即可满足装夹刚性要求，适合小批量试制场景。零件的外形边界完全匹配配套传感组件的安装槽尺寸，一端为带圆弧过渡的宽幅平面，另一端为收窄的曲面衔接段，整体厚度均匀，边缘做了小尺寸倒角处理，既避免装配时刮伤配套元件的基面涂层，也能在装配时引导零件顺利卡入安装位，不会出现卡滞问题。从成型工艺选择上，小批量试制阶段可采用3D打印蜡模后进行熔模铸造，能获得较好的表面光洁度，减少后续机加工的余量；如果是批量生产，采用压铸工艺可进一步提升零件的致密度与生产效率，加工完成后仅需对装配贴合面做精铣处理即可满足平面度要求。在结构设计阶段，特意将所有转角处做了圆角过渡处理，既避免三轴加工时刀具在转角处出现进给停顿留下刀痕，也能消除零件热处理或受力时的应力集中点，提升零件长期使用的结构稳定性，装配时无需额外调整垫片角度，顺着安装槽推入即可对准连接孔位，大幅提升传感组件的装配效率。
