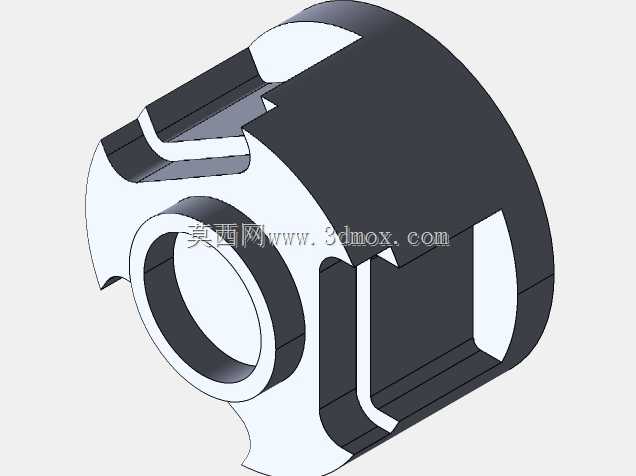

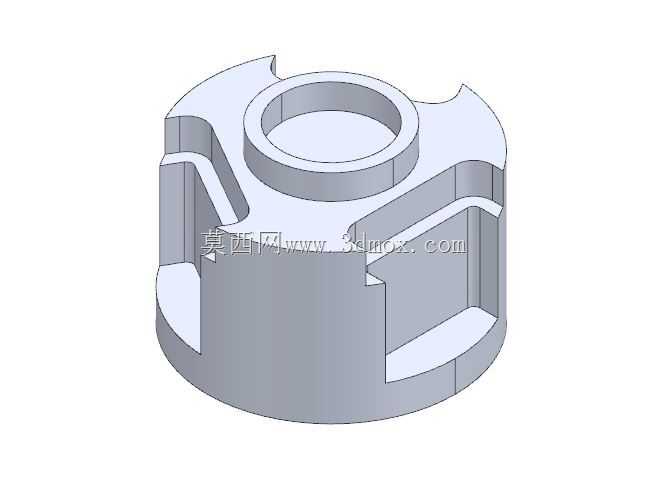

带铣削加工特征的气缸圆形结构件

　　该圆形结构件属于气缸配套的功能承载部件，整体以圆柱块为基础构型，核心设计围绕三轴铣削加工的工艺可行性展开，所有外露特征均适配常规立式铣床、车铣复合设备的加工行程，无需定制特殊工装即可完成全工序加工。从实际应用场景来看，这类带加工特征的圆形零件常作为气动执行元件的内部导向或限位构件，在航空航天领域的小型气动控制回路、轻工自动化设备的气缸模组中都有适配空间，安装时依托外圆柱面与基座内孔的间隙配合完成径向定位，上端环形凸台可嵌入端盖的对应沉槽实现轴向限位，无需额外设计复杂的连接耳片即可完成装配，整体安装边界控制在基础圆柱块的外径范围内，不会额外占用安装空间。设计阶段优先考量了可制造性，所有开槽、缺口特征的走刀路径均无干涉区域，

　　采用铣床三爪卡盘夹持下端外圆即可完成一次装夹定位，装夹后刀具可沿轴向、径向完成所有特征的切削，无需二次翻面找正，能有效减少装夹带来的形位公差累积。零件的功能特性集中在周向分布的异形槽结构上，这类槽道既可以作为气动回路的气流导流通道，也可作为内部密封件的限位卡槽，槽底与侧壁的过渡圆角均适配常规立铣刀的加工参数，无需采用特殊成型刀具即可加工到位，内壁的环形台阶结构用于配套活塞的行程限位，台阶面的平面度公差可通过一次端铣加工保证，能有效降低活塞运动过程中的卡滞风险。从建模逻辑来看，整个零件的特征构建完全遵循铣削加工的走刀顺序，先完成基础圆柱的拉伸构型，再依次切除周向槽、上端环形沉孔、侧壁缺口，

　　所有切除特征的拔模角度均控制在铣削加工的可实现范围内，没有出现倒扣、封闭内腔等无法通过三轴铣削完成的结构，对于CAM编程练习者而言，可直接基于该模型生成粗加工、半精加工、精加工的刀路，配合常规的后处理器即可输出可直接用于机床加工的G代码，无需额外对模型进行工艺补面或特征简化。零件的壁厚分布均匀，最薄区域的厚度也满足常规铝合金、结构钢材料的刚性要求，加工过程中不会因切削力导致零件变形，周向槽的深度控制在圆柱半径的三分之一以内，既保证了槽道的功能空间，也不会削弱零件整体的结构强度，上端环形凸台的高度与端盖的密封槽深度适配，装配后可形成稳定的密封贴合面，减少气动回路的泄漏风险。
