纳米流体回路CPU散热结构设计方案

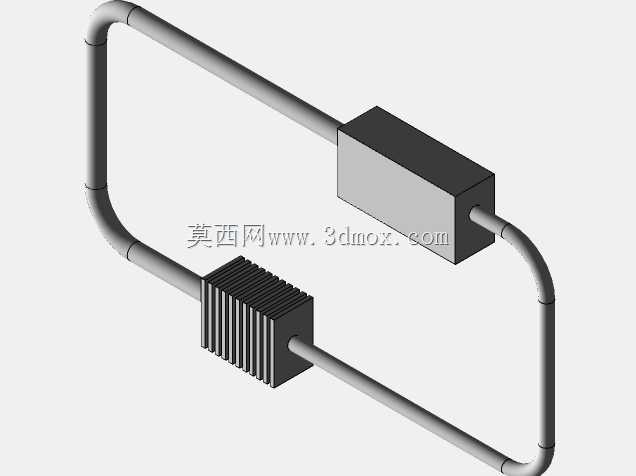

　　这套散热结构针对高功耗计算芯片的热管理需求开发，区别于传统风冷与常规单相液冷方案，采用纳米流体作为换热介质，依托闭合循环回路实现热量的定向输运与扩散，可适配桌面级高性能处理器、嵌入式计算模块等多种发热源的散热场景。从结构组成来看，整套装置包含冷端换热块、散热鳍片组、弯折连通管路三个核心部分，冷端换热块为平整矩形结构，底面设计为高平面度接触界面，安装时可直接贴合CPU顶盖表面，接触区域预留0.1-0.2mm的涂胶间隙，适配常规导热硅脂、导热凝胶等界面材料的涂覆厚度要求，安装孔位兼容主流LGA、PGA封装处理器的标准扣具间距，无需额外改造安装位即可完成适配。连通管路采用大曲率弯折设计，避免直角弯带来的流阻激增问题，

　　管路内径经过流场仿真优化，可保证纳米流体在低功率泵驱作用下保持稳定流速，不会出现局部滞流区导致的换热效率下降。散热鳍片组采用等间距平行肋片结构，肋片厚度与间距经过热阻匹配计算，既保证足够的换热面积与空气接触，又不会因为肋片过密导致风阻过大，可适配常规120mm规格轴流风扇的吹风散热模式，气流穿过肋片间隙时可快速带走流体传导至鳍片的热量。设计过程中优先考虑了安装边界的兼容性，整套结构的横向、纵向占用空间与常规120冷排的单塔风冷散热器接近，不会遮挡内存插槽、主板供电散热片等周边部件，管路的走向预留了足够的形变余量，可适配不同机箱内部的走线空间，避免安装时出现结构干涉。纳米流体的应用相比传统纯水冷却液，可提升20%左右的导热系数，

　　在相同流速下能够携带更多热量从冷端传递到散热鳍片端，尤其适合高负载持续运算场景下的温度控制，可避免处理器因为长时间高温出现降频问题。结构的材质选型上，冷端与鳍片采用高导热铝合金材质，兼顾导热效率与结构重量，管路可选用金属或者耐温高分子材质，满足长期循环使用的密封可靠性要求，整套结构的装配逻辑简单，各部件采用焊接或者快插接口连接，后期维护时可快速完成介质更换或者部件替换。
