机加工固定夹持用手动台钳结构

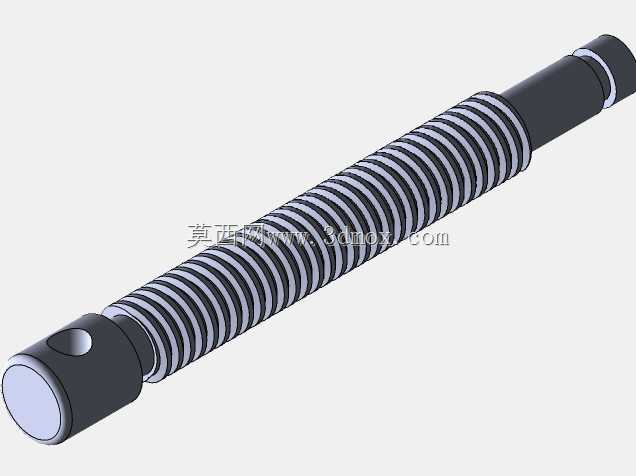

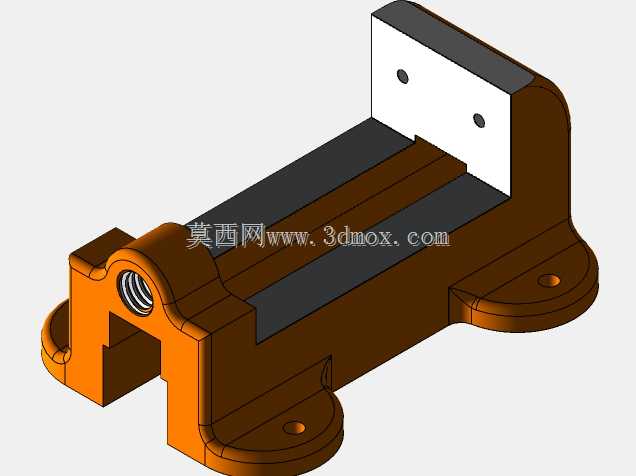

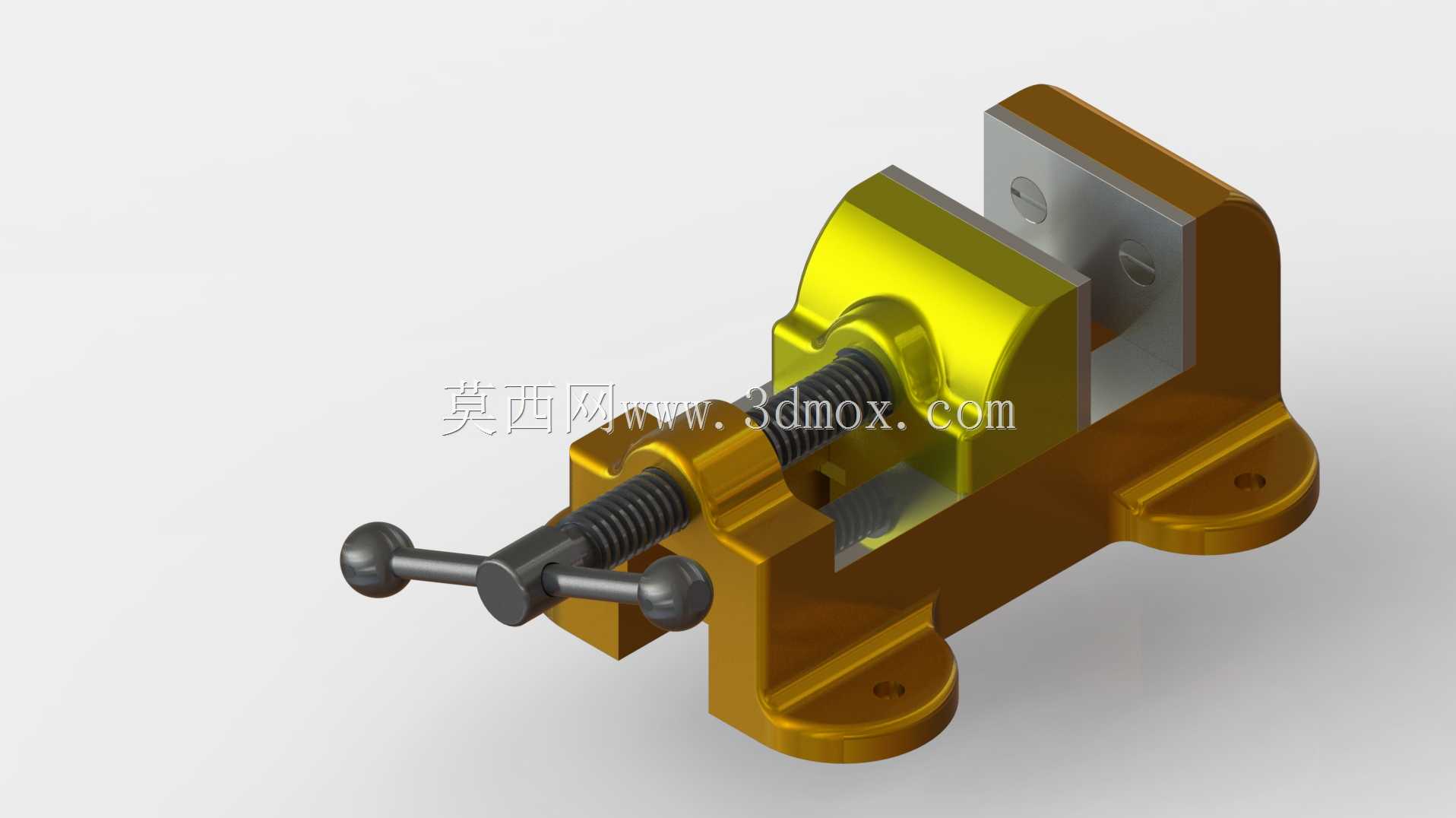

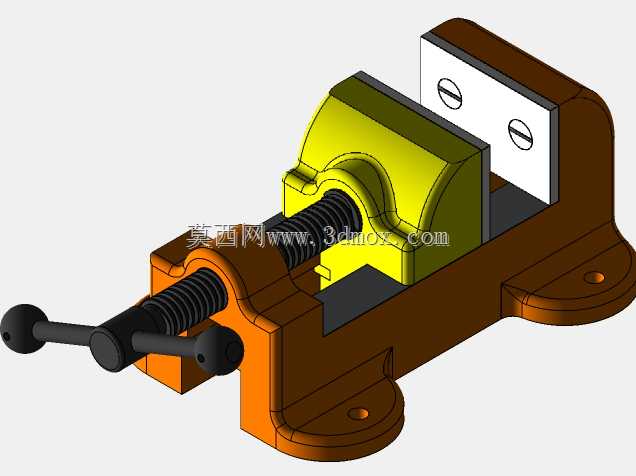

　　在常规机加工、钳工装配、小零件修配的作业场景里，这类手动台钳是工位上最基础也最高频的夹持工装，不管是台式钻床的钻孔工位、小型铣床的轻量铣削工位，还是钳工台的锉修、划线、装配工位，都能看到这类夹持设备的身影，它的核心作用就是为待加工工件提供稳定的刚性约束，避免加工过程中工件出现位移、振颤，保证加工精度与操作安全。从结构设计来看，这款台钳采用固定钳身与活动钳身配合的经典结构，固定钳身底部设置两个带安装孔的凸耳底座，安装时可通过螺栓直接固定在工作台台面，安装边界需要预留出操作手柄的回转空间，避免手柄转动时与台面上的其他工装、物料产生干涉，整体底座的轮廓尺寸适配常规小型钳工台的安装位，不会占用过多工位空间。传动部分采用梯形丝杠副结构，

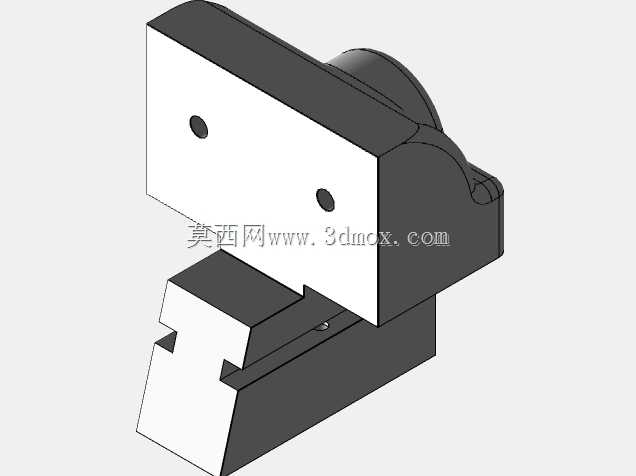

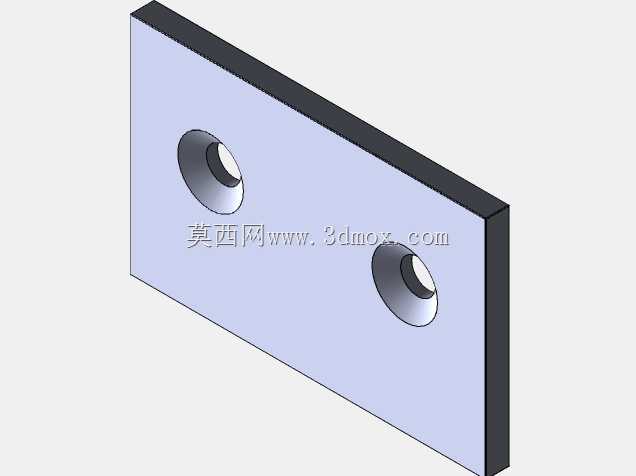

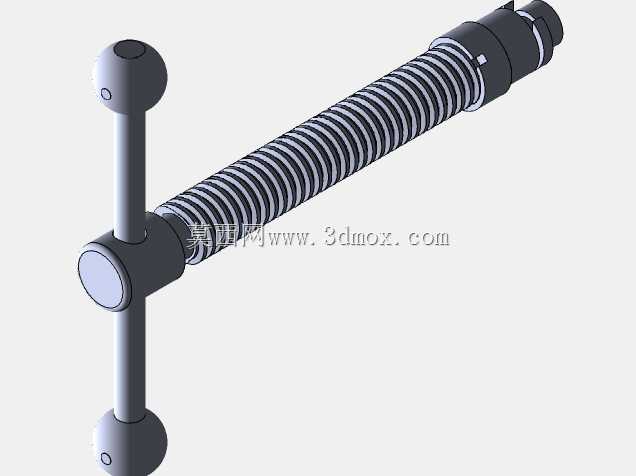

　　转动端部的双球头手柄即可带动活动钳身沿钳身导轨做直线往复运动，梯形丝杠具备良好的自锁性能，夹持工件后不会因为加工过程中的振动出现松脱，夹持力可通过手柄的转动力度灵活调节，针对不同材质的工件，比如薄壁铝件、塑料件可以适当减小夹持力避免夹伤工件表面，针对钢质毛坯件则可以加大夹持力保证装夹刚性。钳口部分采用可拆卸式的硬化钳口板，钳口表面加工有交叉防滑齿纹，能够增大与工件接触面的摩擦力，避免工件在受切削力时出现打滑，当钳口齿纹磨损后可以单独更换钳口板，不需要整体更换台钳，降低了工装的维护成本。设计过程中，钳身的导轨面做了贴合度优化，活动钳身与固定钳身的导轨配合间隙控制在合理范围，既保证活动钳身移动顺畅无卡滞，

　　又避免间隙过大导致夹持时活动钳身上翘，影响装夹的平行度。整体外形采用紧凑化设计，钳身主体采用铸铁材质的结构构型，具备足够的刚性来承受钻削、锉削过程中的侧向力与轴向力，不会因为受力出现明显形变。在实际使用场景中，这类台钳除了常规的工件夹持，还可以配合角度垫铁、V型块等辅具，完成轴类零件、异形零件的装夹，适配多类型小零件的加工需求，是小型加工工位、维修工位不可或缺的基础工装。
