机加工工位通用手动夹紧台钳结构

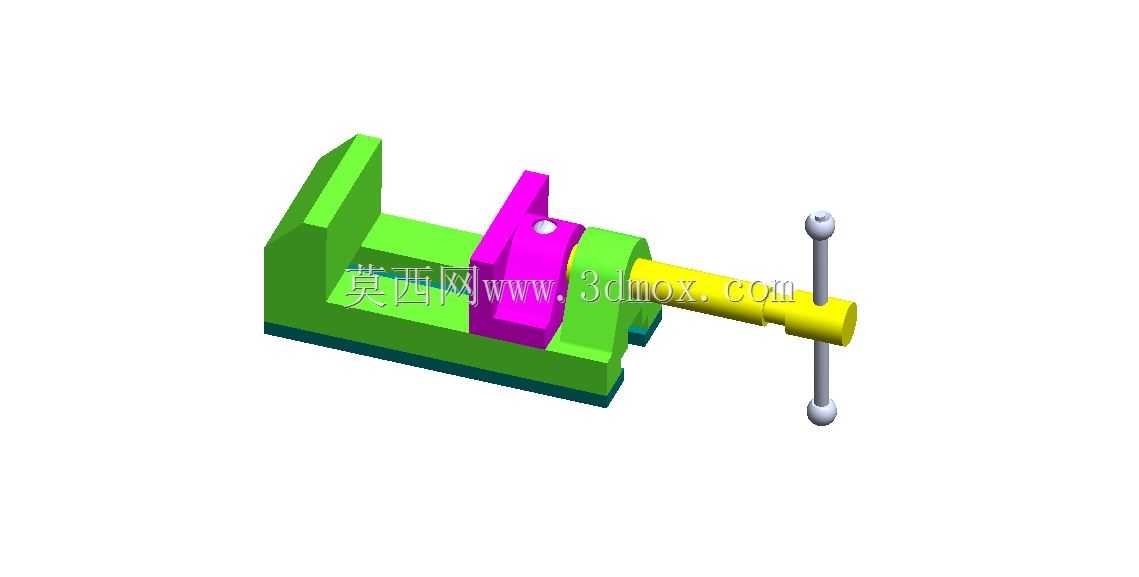

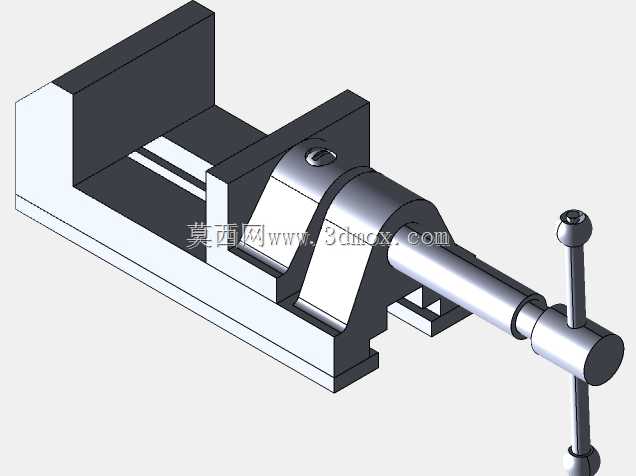

　　在常规机械加工、钳工装配、维修调校的工位场景中，这类手动台钳是工位上最基础也最高频使用的装夹载体，不管是小型零件的铣削定位、钻孔工序的工件固定，还是装配环节的零件夹持、去毛刺作业的工件依托，都需要依靠这类夹紧结构提供稳定的装夹约束力。从结构设计逻辑来看，该台钳采用固定钳身搭配活动钳身的经典布局，固定钳身的底部为平直安装基准面，可通过T型螺栓直接固定在钳工工作台或者机床辅助工作台上，安装时需要保证基准面与工作台面的贴合度，避免装夹后出现钳口上翘、夹持力偏移的问题。活动钳身通过丝杠副实现进给运动，丝杠端部搭配转动摇柄，操作人员转动摇柄时，丝杠带动活动钳身沿钳身导轨做直线往复运动，实现钳口的开合与夹紧动作，

　　丝杠的导程设计兼顾了夹紧行程的进给效率与夹紧力的放大效果，不需要额外施加过大的手动力即可输出足够的夹持力，满足常规黑色金属、有色金属零件的装夹需求。钳口部位设计有平行夹持面，可根据加工需求更换不同纹理的钳口垫板，比如加工软质金属零件时更换铜质钳口避免夹伤工件表面，加工异形零件时更换带V型槽的钳口实现轴类零件的对中装夹。从安装边界来看，这类台钳的整体长度适配常规中小型钳工工位的安装空间，钳身宽度不会占用过多工作台操作区域，最大开合行程覆盖常规小型机械零件的装夹尺寸范围，不需要额外拓展辅助结构即可满足绝大多数工位的日常装夹需求。在实际使用过程中，这类台钳的结构可靠性直接影响加工精度，设计时钳身导轨部分采用了贴合面限位结构，

　　活动钳身沿导轨运动时不会出现上下翘动的间隙，保证夹紧状态下两个钳口的平行度，避免工件装夹后出现倾斜，导致加工尺寸超差。丝杠与活动钳身的连接部位采用间隙适配结构，长期使用磨损后可通过调整镶条补偿导轨间隙，延长工装的整体使用寿命，不需要整体更换台钳即可恢复装夹精度。不同于液压、气动类的自动夹紧夹具，这类手动台钳不需要外接动力源，完全依靠机械结构实现夹紧动作，在没有气源、液压源的维修现场、户外临时作业场景下也可以正常使用，适配场景的灵活性更强。在零件建模过程中，需要重点关注钳身导轨的配合公差、丝杠的传动行程、钳口的平行度公差这些核心参数，各个运动部件之间需要预留合理的装配间隙，既不能因为间隙过大导致装夹晃动，

　　也不能因为间隙过小导致运动卡滞。固定钳身的承重结构做了加厚处理，夹紧工件时可以承受钻削、铣削过程中的切削力冲击，不会因为受力出现钳身变形。摇柄的长度设计符合人体工程学操作范围，操作人员站在工位前转动摇柄时不需要过度伸展手臂，单次转动即可实现足够的夹紧进给量，减少装夹辅助时间，提升工位作业效率。在装配类场景中，这类台钳还可以作为零件拆解、轴承压装的辅助承载结构，在钳口部位加装辅助垫块后，可以完成小型过盈配合零件的压装作业，不需要额外配置专用压装设备，降低工位的工具配置成本。针对不同的作业需求，台钳的钳身还可以设计回转底座结构，不过本次建模的台钳为固定底座版本，更适合对装夹稳定性要求更高的机加工工位，避免回转间隙带来的加工精度误差。整体结构没有冗余的复杂零件，所有零部件都具备良好的加工工艺性，钳身采用铸件结构即可满足强度要求，加工成本低，维护难度小，是机械加工领域通用性极强的基础工装设备。
