螺旋千斤顶机械结构设计方案

　　在机加工车间的重型工件装夹工位、汽修门店的车辆底盘检修场景、仓储物流的重型货位调整作业，以及小型设备安装的标高校准环节，螺旋千斤顶都是无需外接动力源即可完成稳定承重顶升的核心工装，相比液压类顶升工具，它不存在密封件老化泄漏、长期承重泄压回落的问题，能在无电源、多粉尘、温差变化大的复杂工况下保持可靠的支撑状态，尤其适合需要长时间保持顶升高度的固定承重场景。

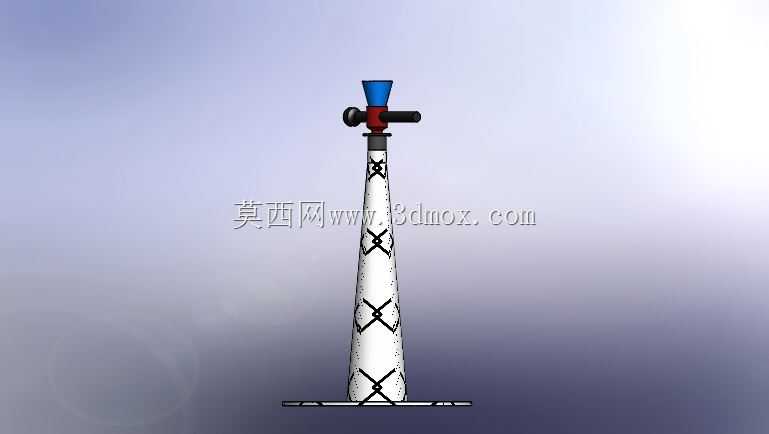

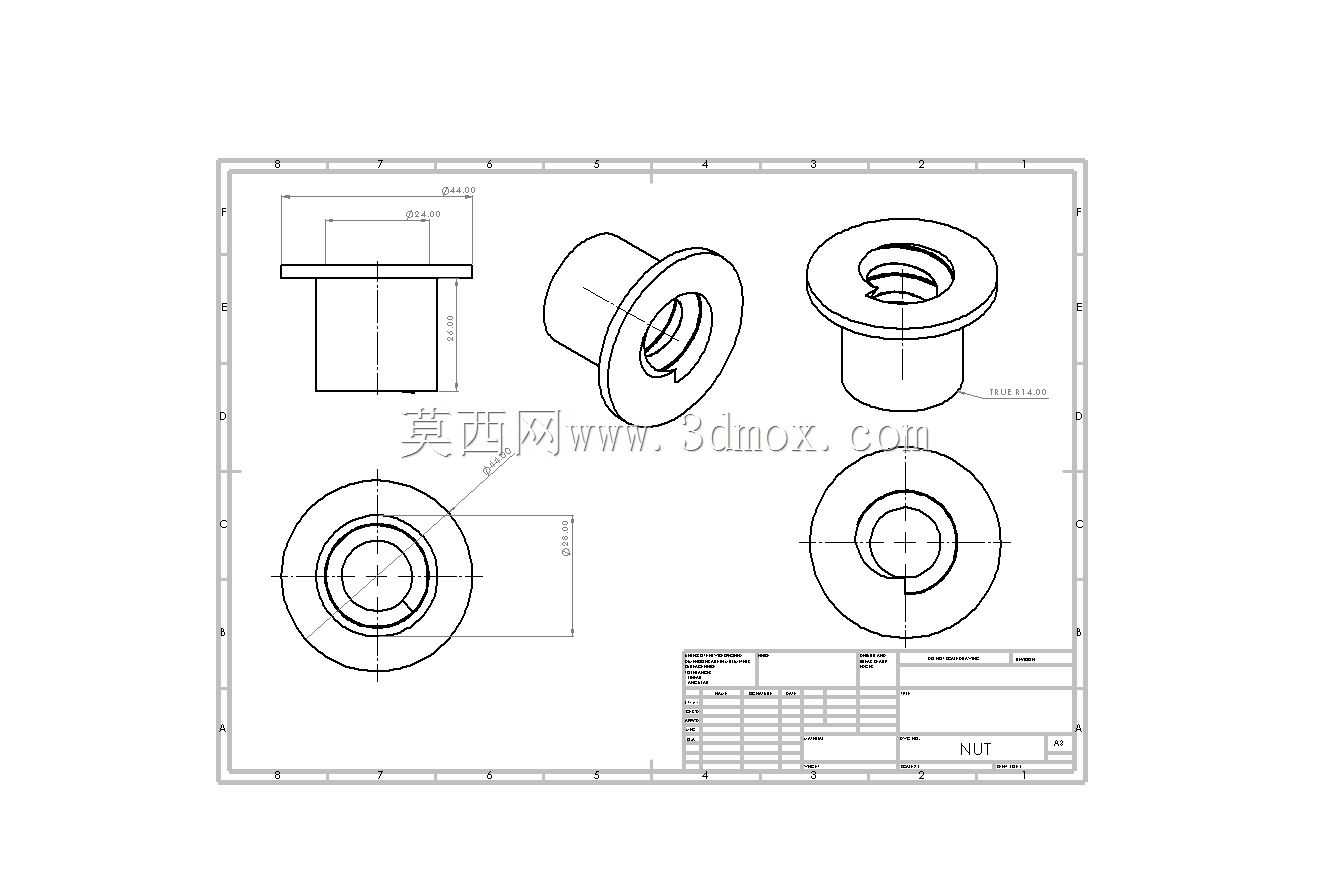

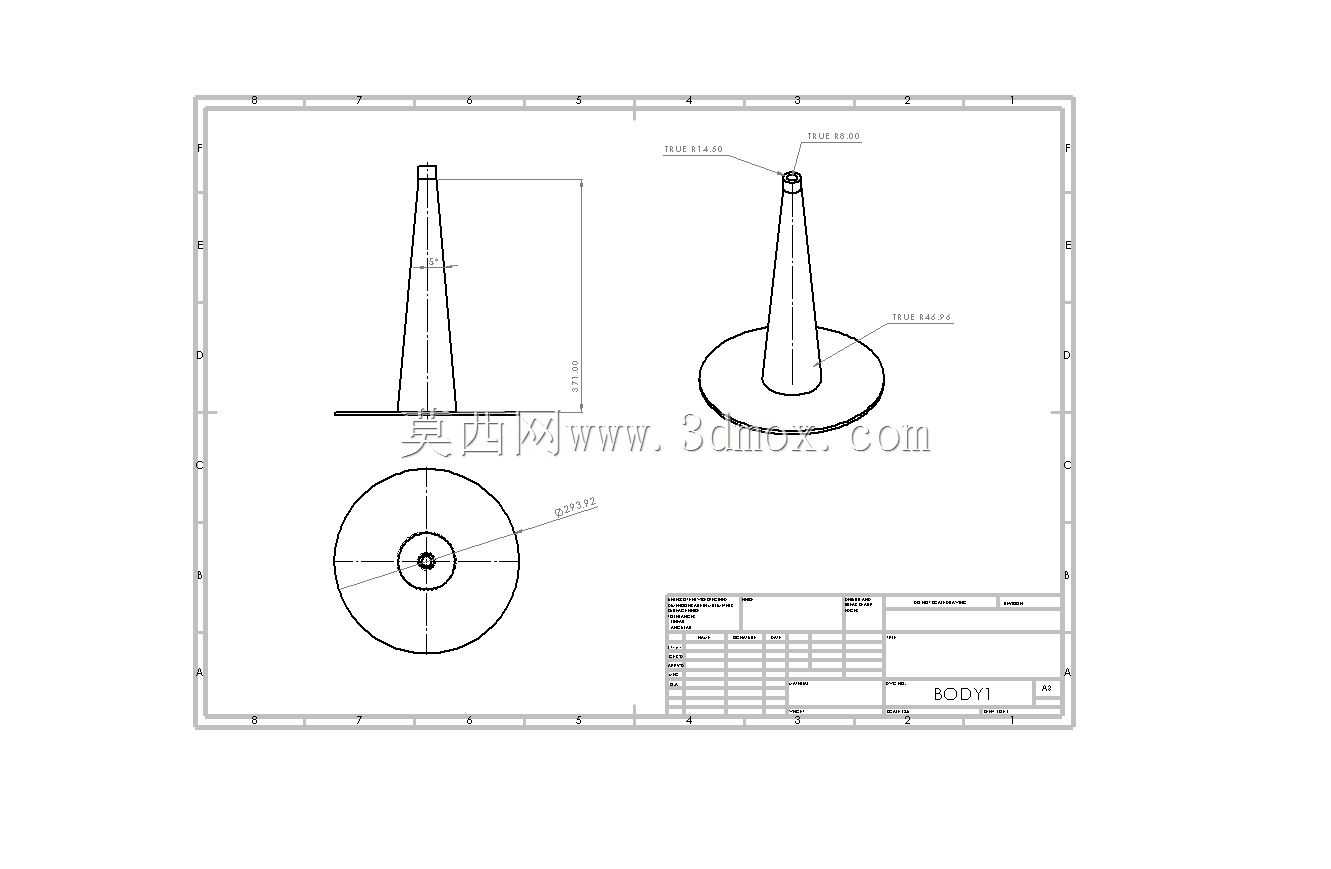

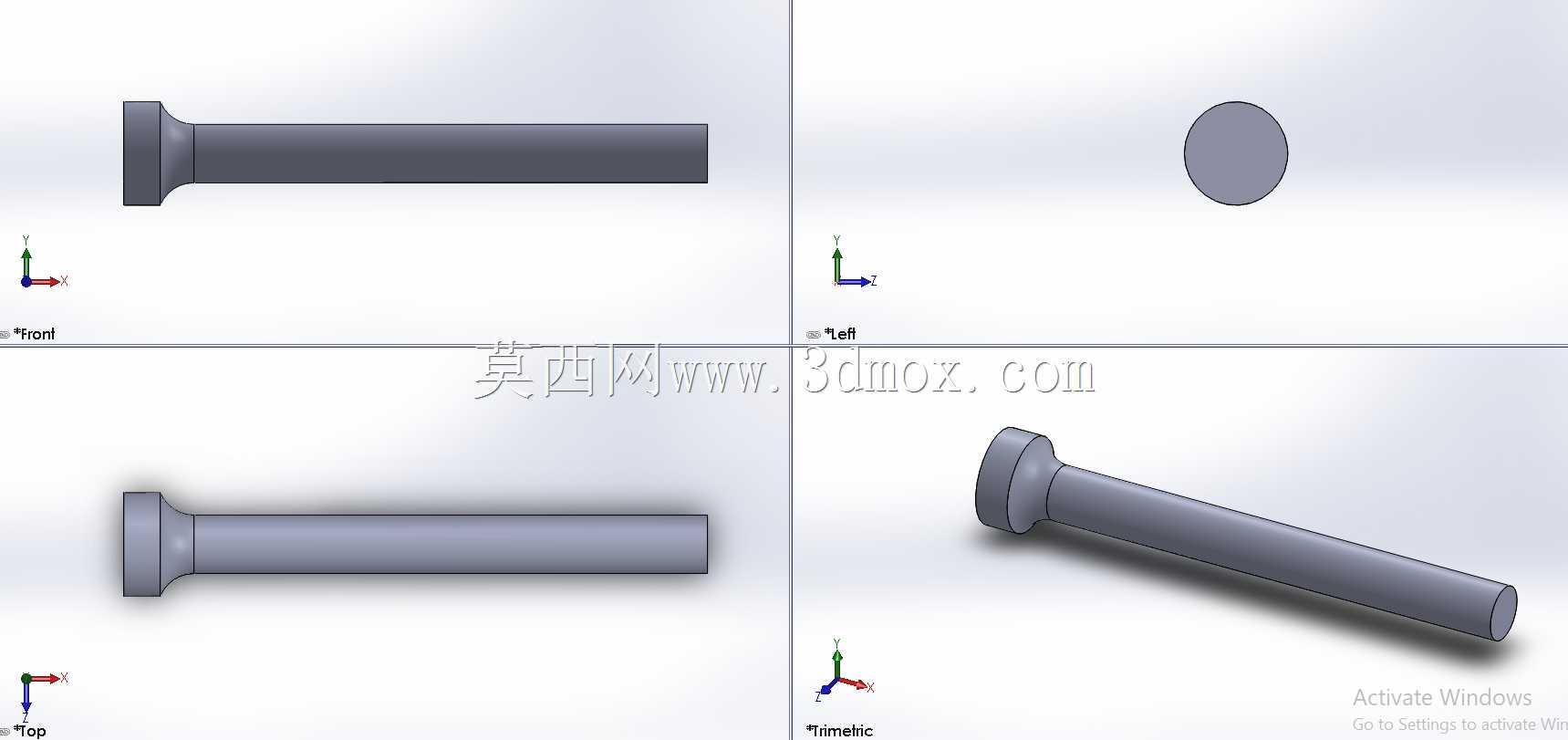

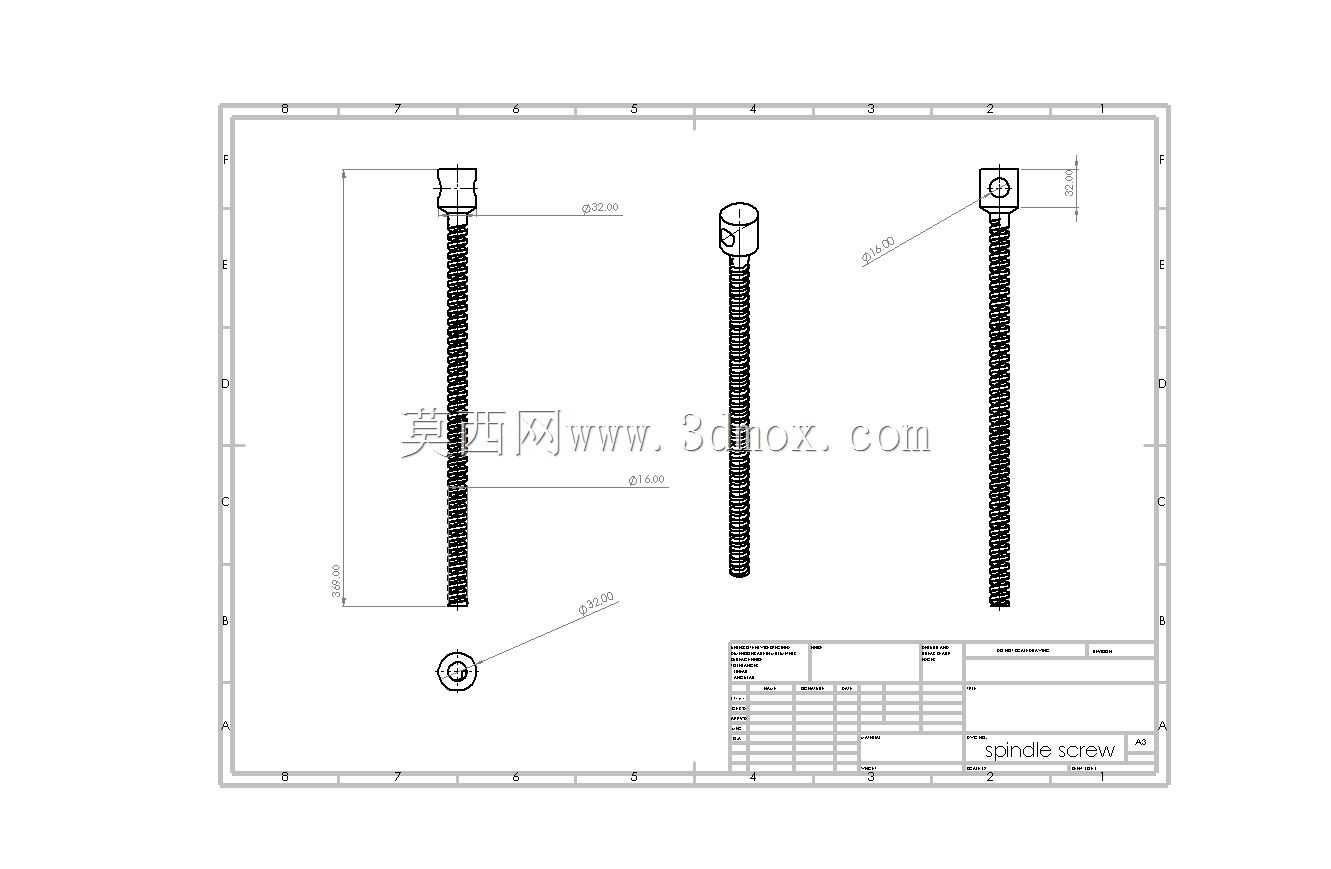

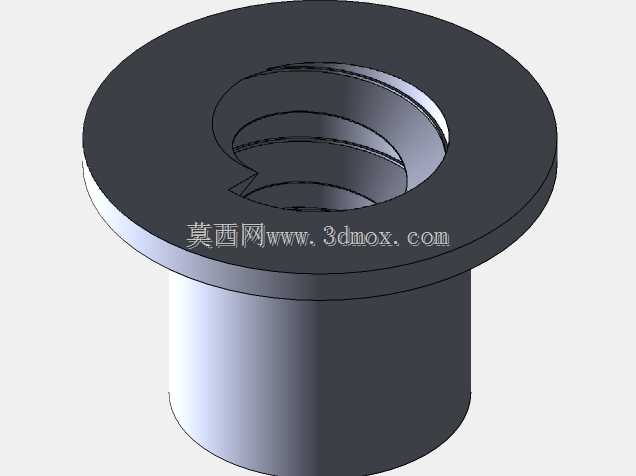

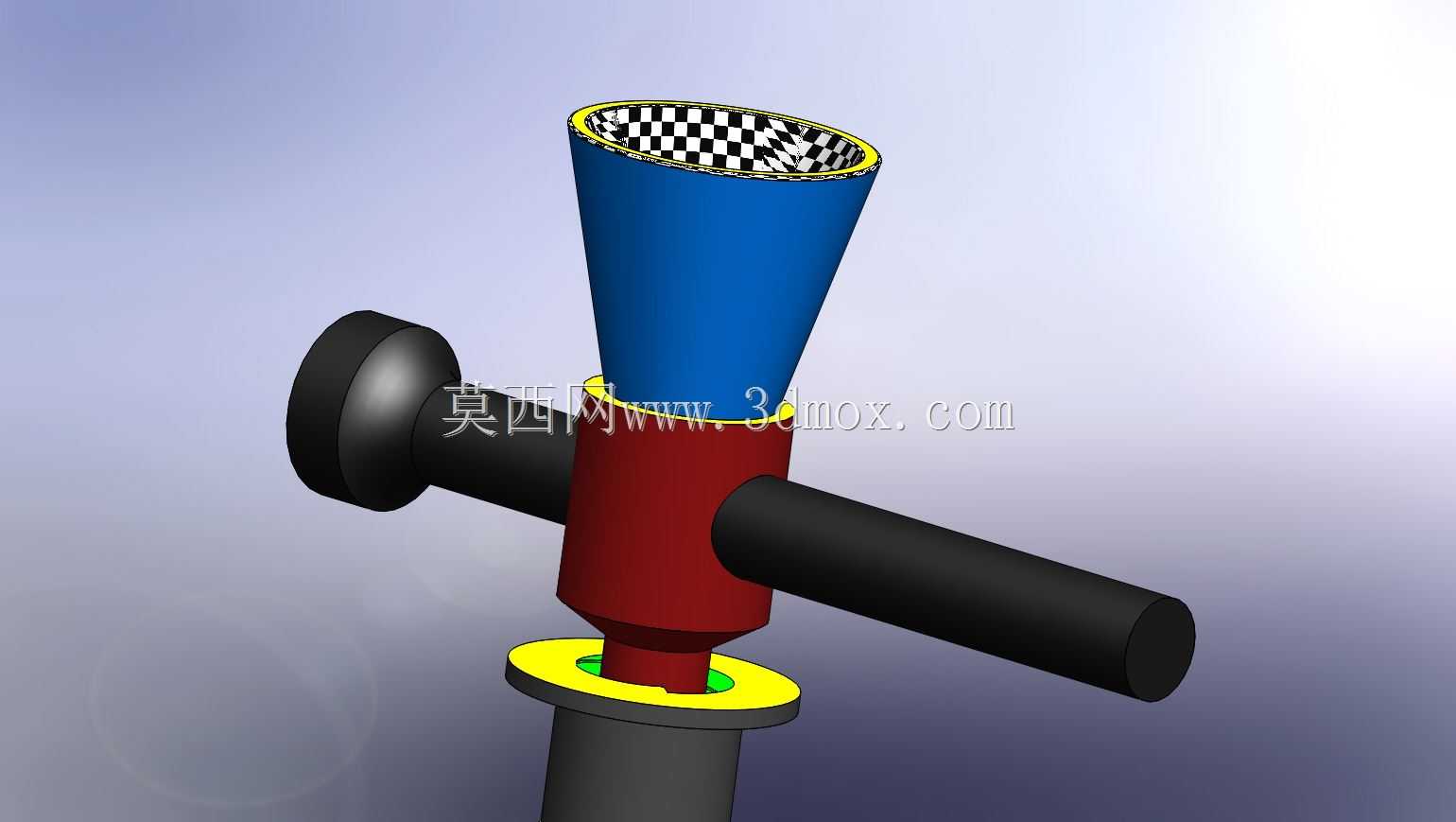

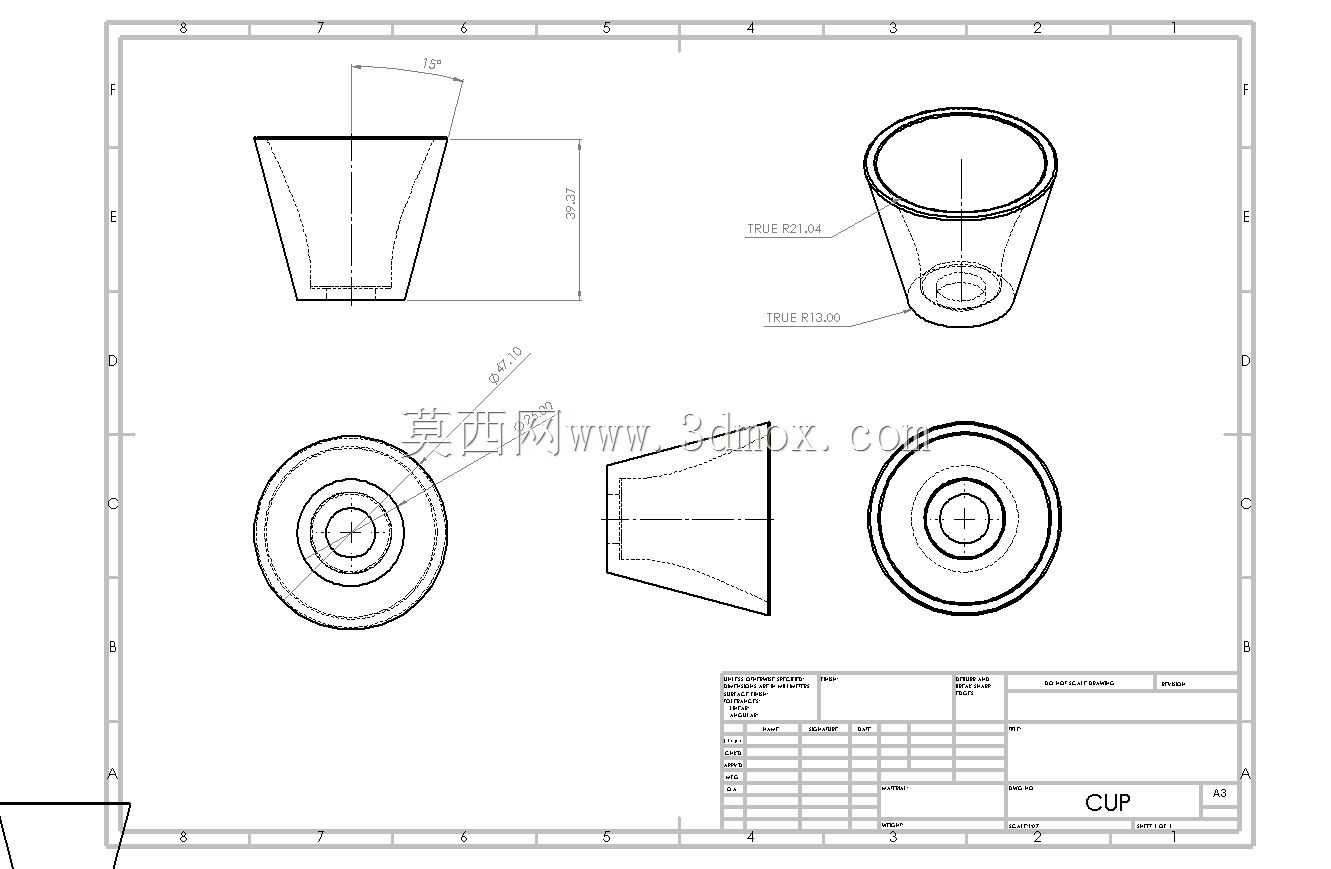

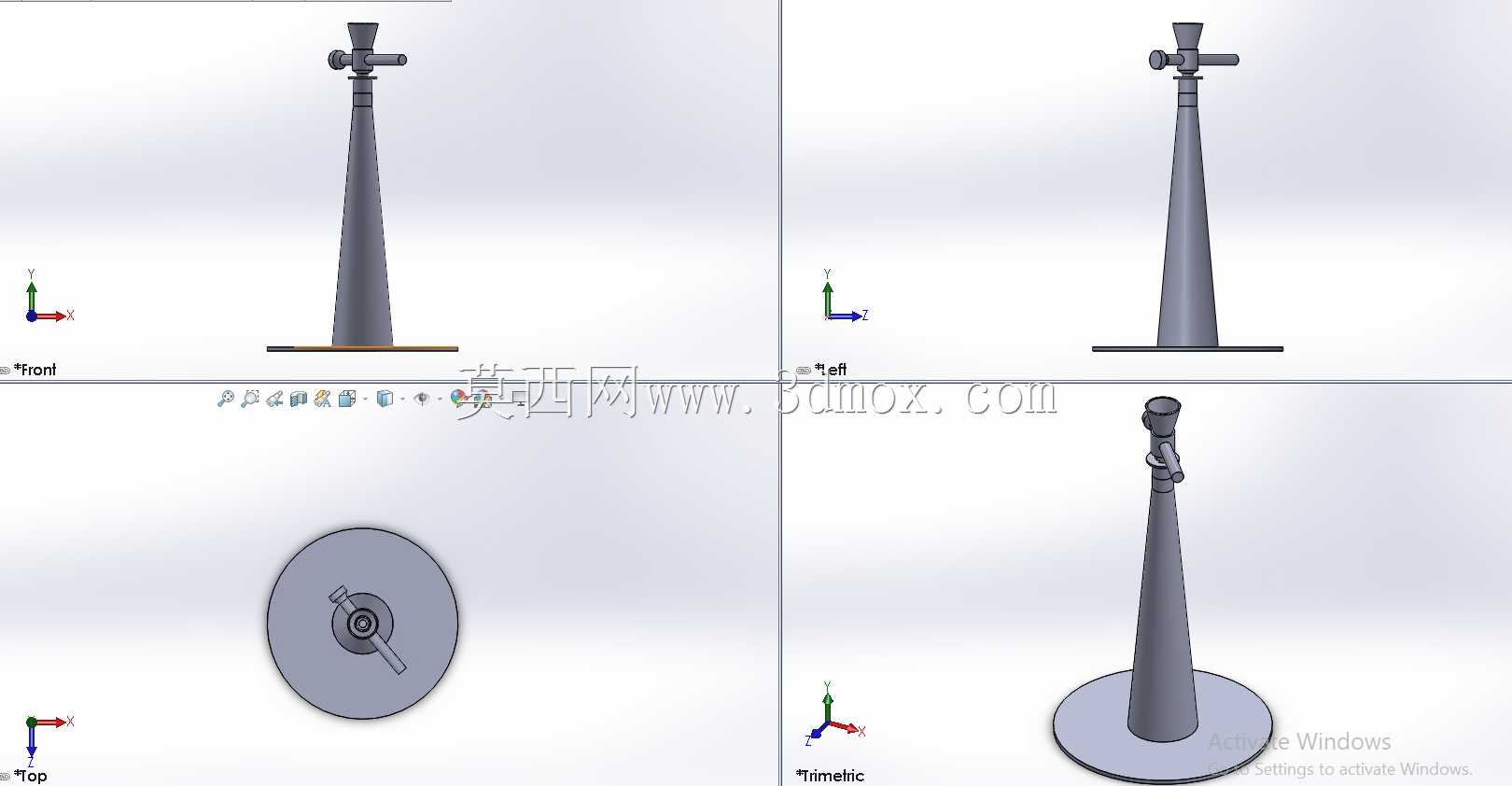

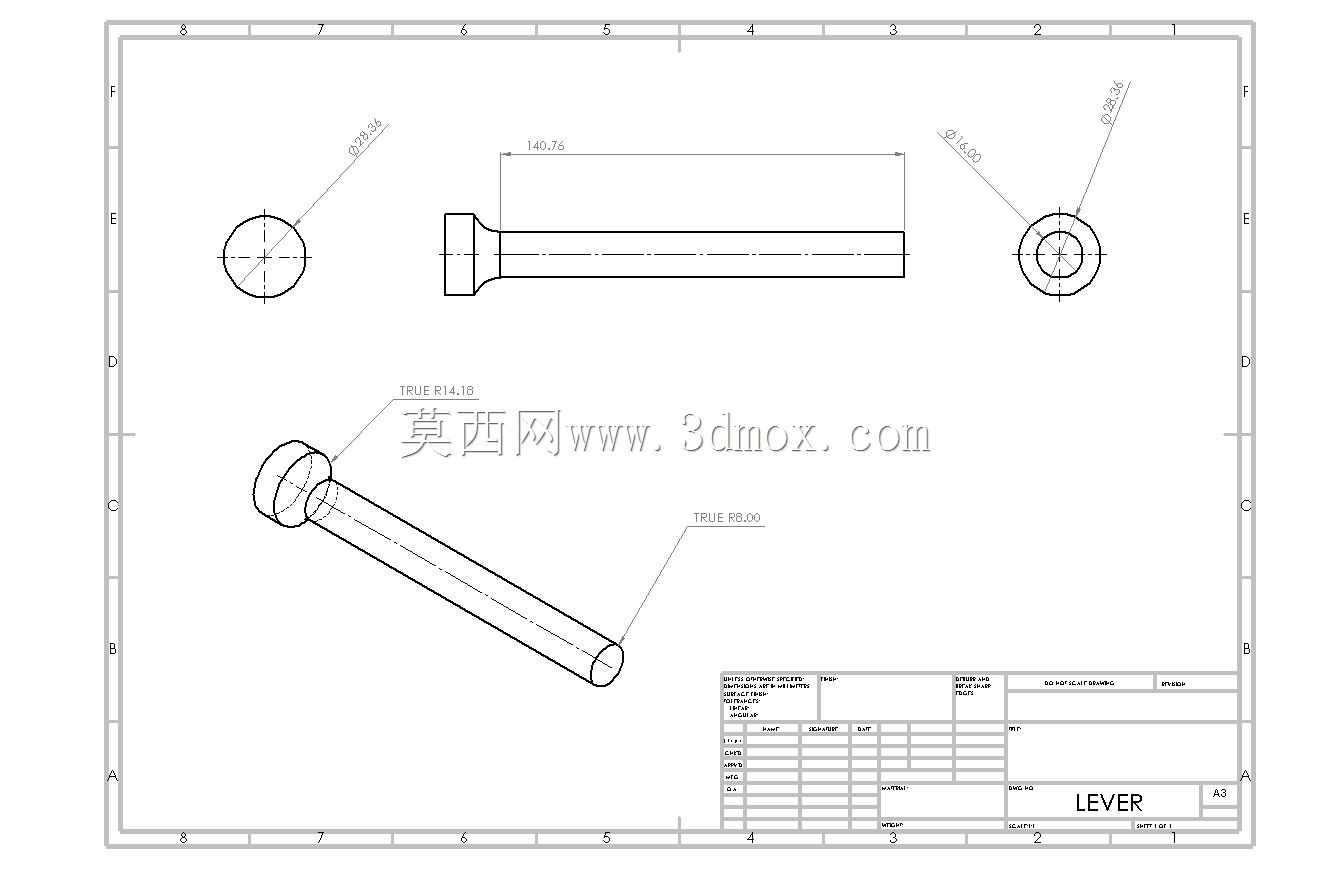

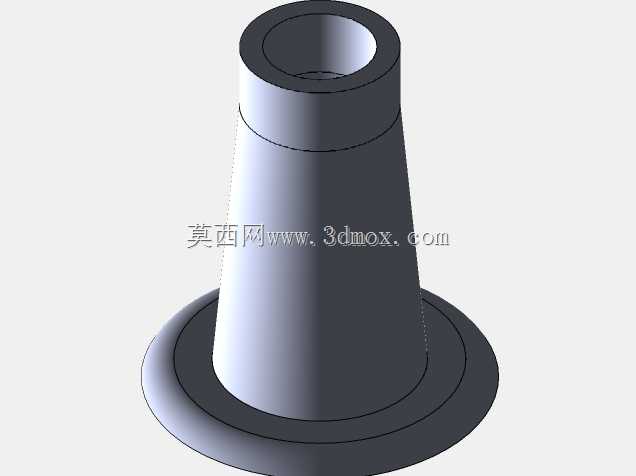

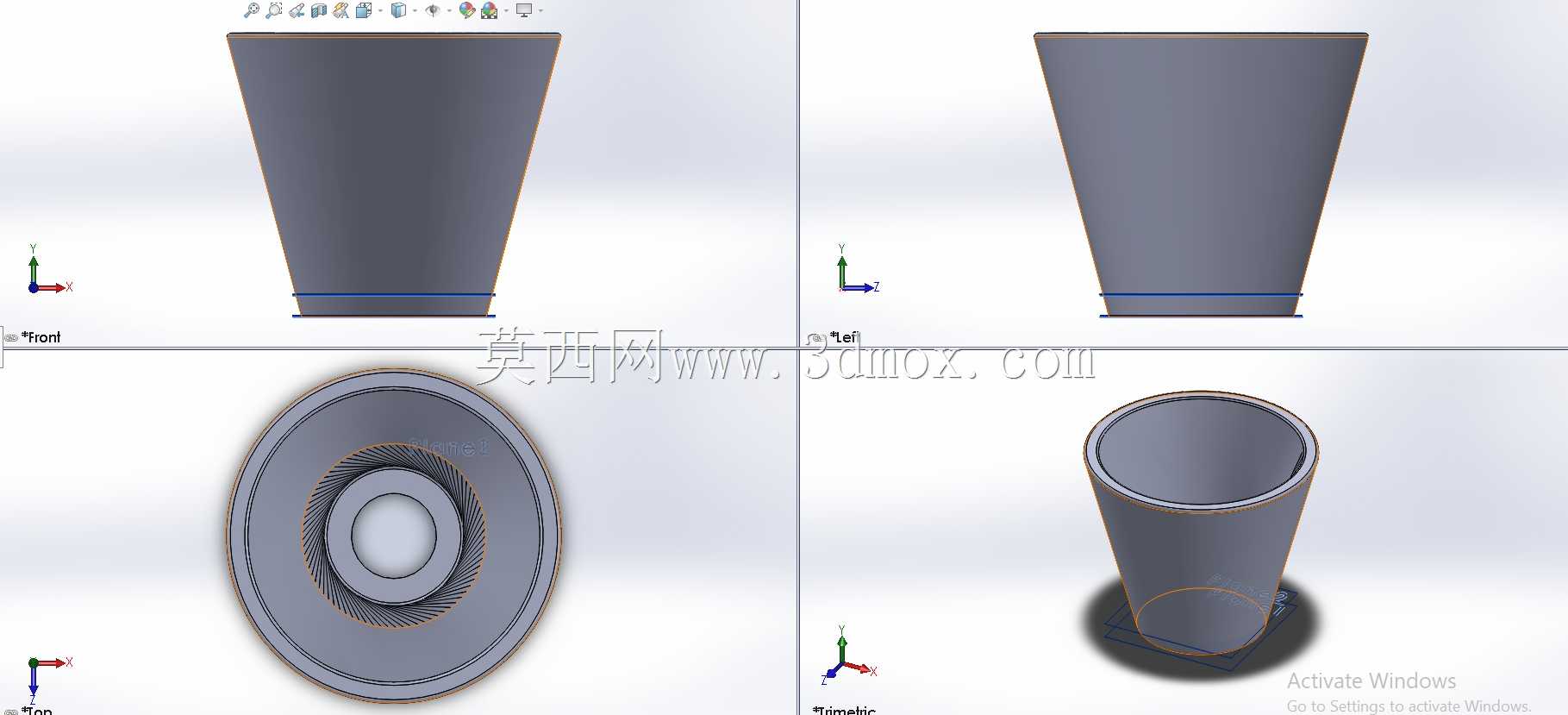

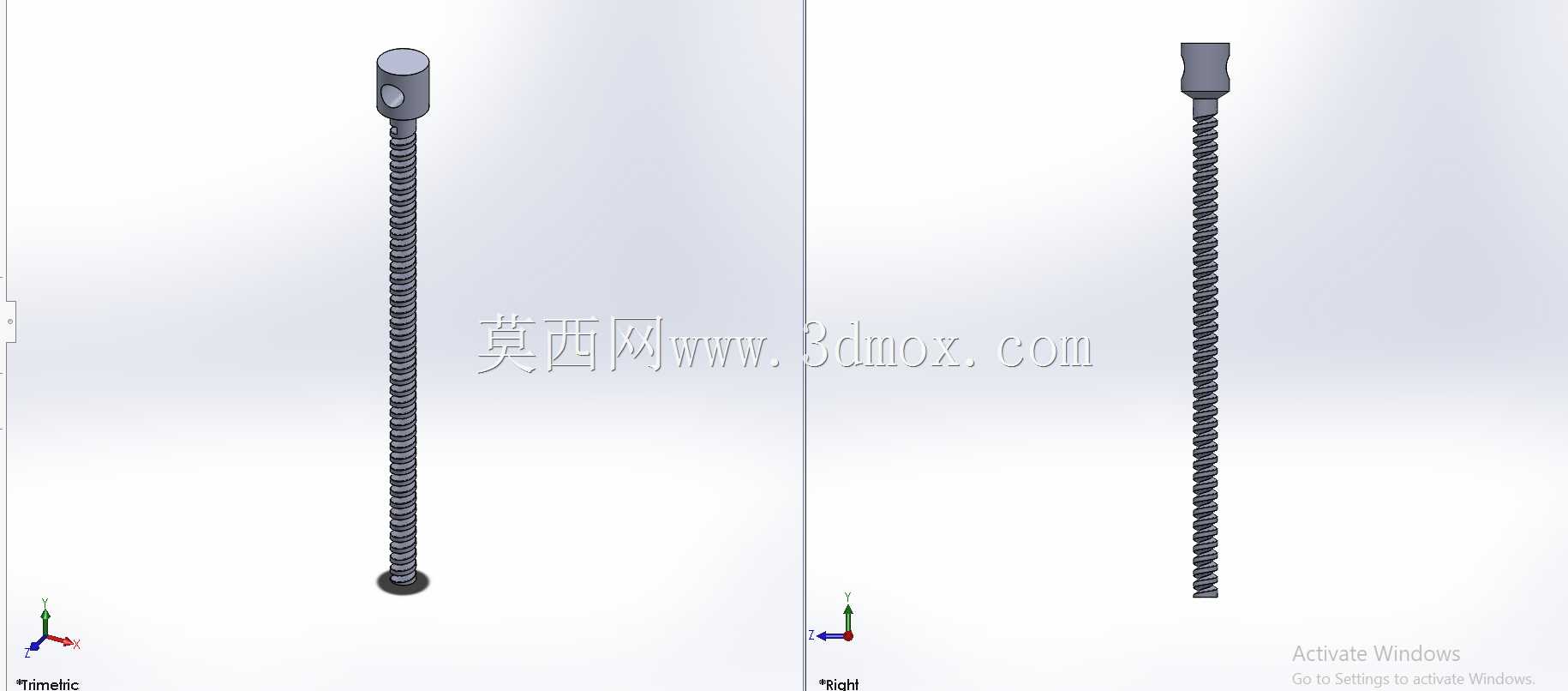

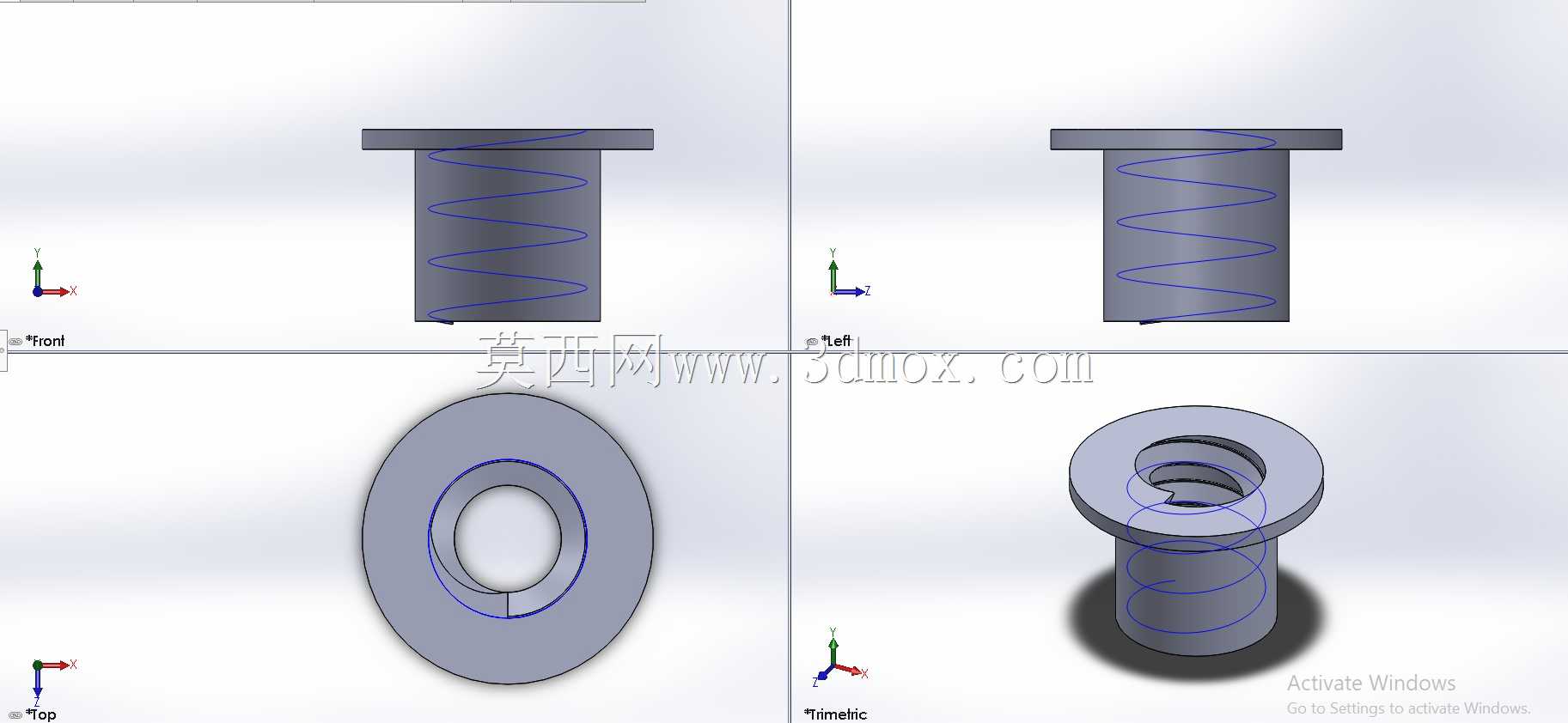

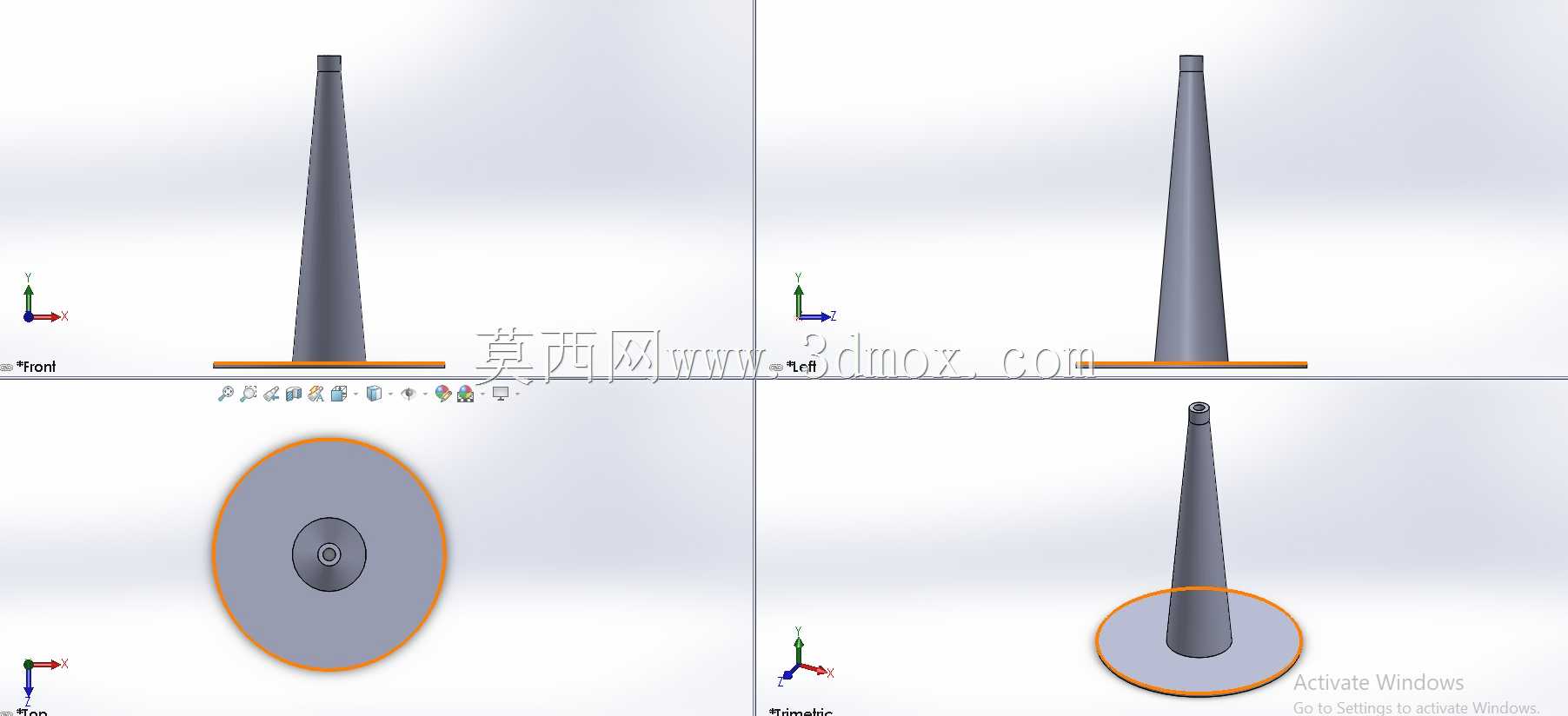

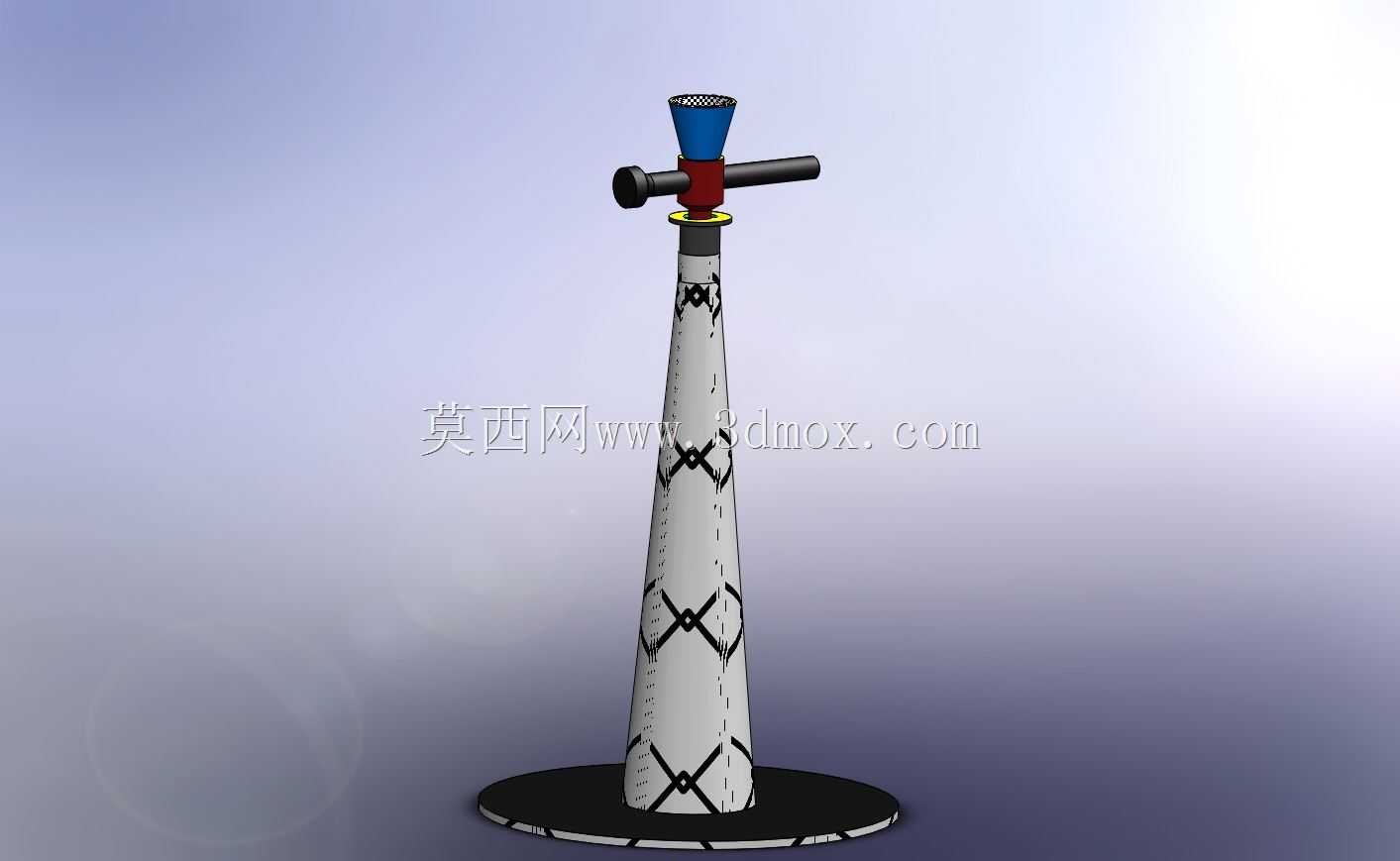

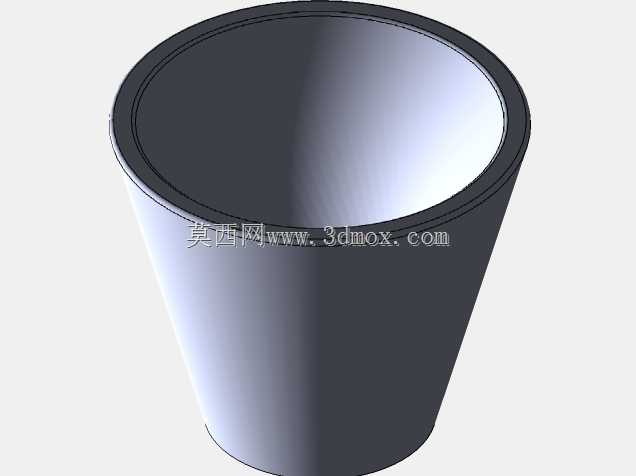

　　这套结构的设计核心围绕螺纹副的自锁特性展开，整体采用锥台形承力主体，从底座到顶端顶升座的截面逐步收窄，既保证了底部支撑的接触面积足够大，避免承重时出现侧翻偏移，也控制了上部结构的整体重量，单人即可完成短距离的搬运移位。核心传动部件采用梯形传动螺纹，配合铜制螺母嵌装在主体锥腔内部，避免螺纹直接与钢制主体摩擦导致的快速磨损，转动杆采用贯穿式横置结构，可根据所需顶升力的大小接长力臂，降低操作人员的转动施力强度，顶端的承杯做了内凹防滑处理，与被顶升部件的接触位置不会出现滑移脱开的问题，底座采用加厚圆盘结构，底部可根据使用场景加装防滑橡胶垫或者金属齿面垫板，适配水泥地面、钢板平台、硬化土路等不同的支撑基面。

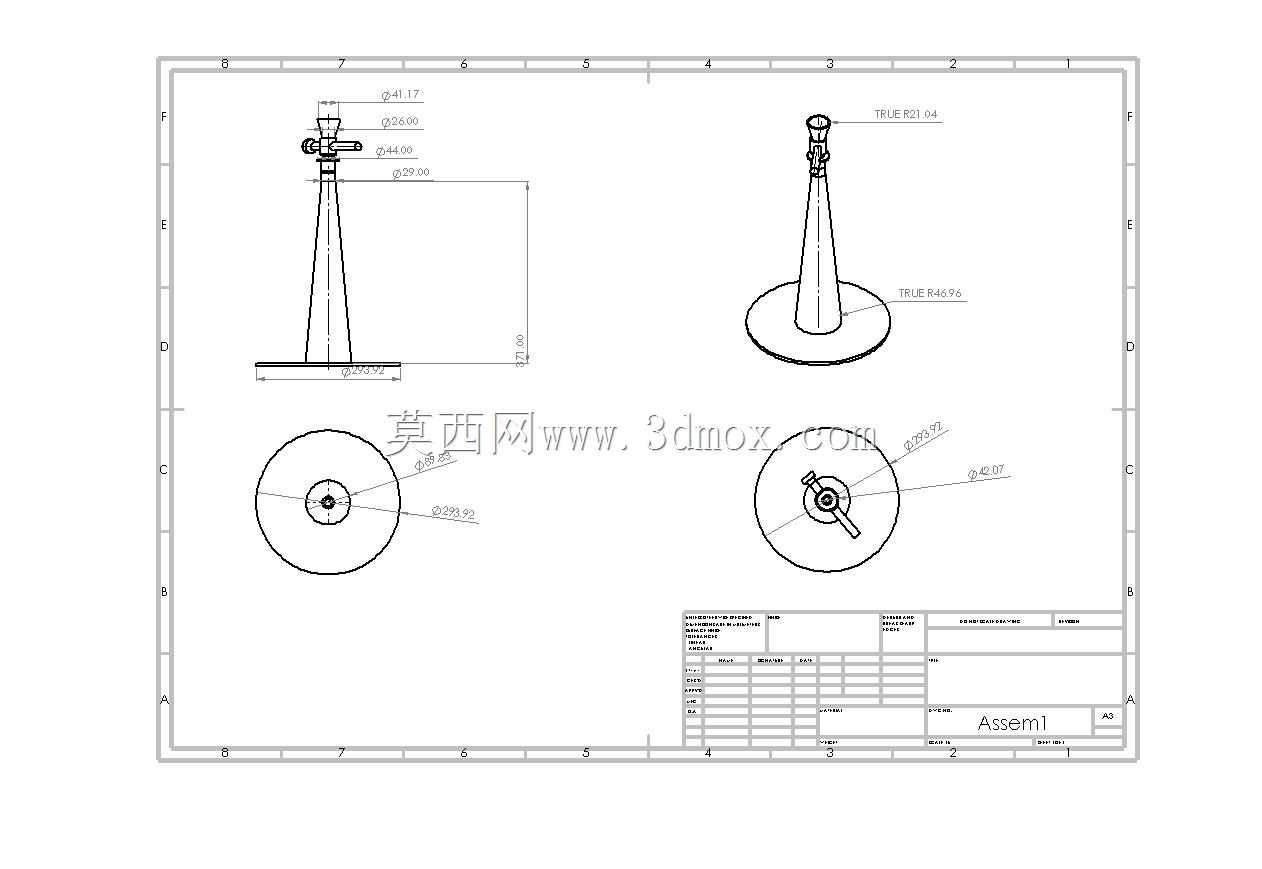

　　设计过程中优先校核了螺纹副的自锁角，保证在承受额定载荷时，无论承受多大的轴向压力，传动螺杆都不会出现自行反转回落的情况，所有承力部件的应力集中位置都做了圆弧过渡处理，避免交变承重下出现应力开裂。整套总成包含杯体、承力杆、传动螺母、锁紧垫圈、防转销等多个独立部件，每个部件的配合公差都按照中等精度装配要求设定，普通机加工设备即可完成全部零件的加工，不需要特殊的定制工装。安装使用时不需要额外的固定基础，只要将底座放置在平整坚实的支撑面上，确认顶端承杯与被顶升物件的接触点对中，即可转动横杆完成顶升作业，当顶升到达预设高度后，可将锁紧垫圈旋至与螺母端面贴合锁死，进一步杜绝长期承重下的螺纹微动回转，整体结构没有易损的密封件、软管类部件，日常维护只需要定期在螺纹副位置涂抹润滑脂即可，使用寿命远高于同吨位的液压顶升工具，在无外接动力的野外抢修、狭小空间内的设备移位作业中，这种纯机械结构的顶升工具的适配性远高于其他类型的顶升设备。
