20T液压起重千斤顶结构设计

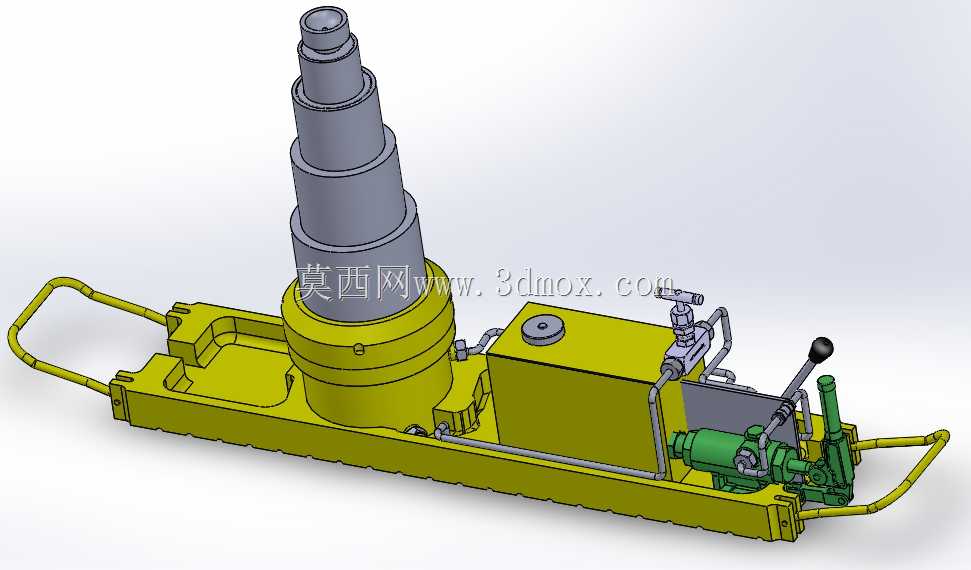

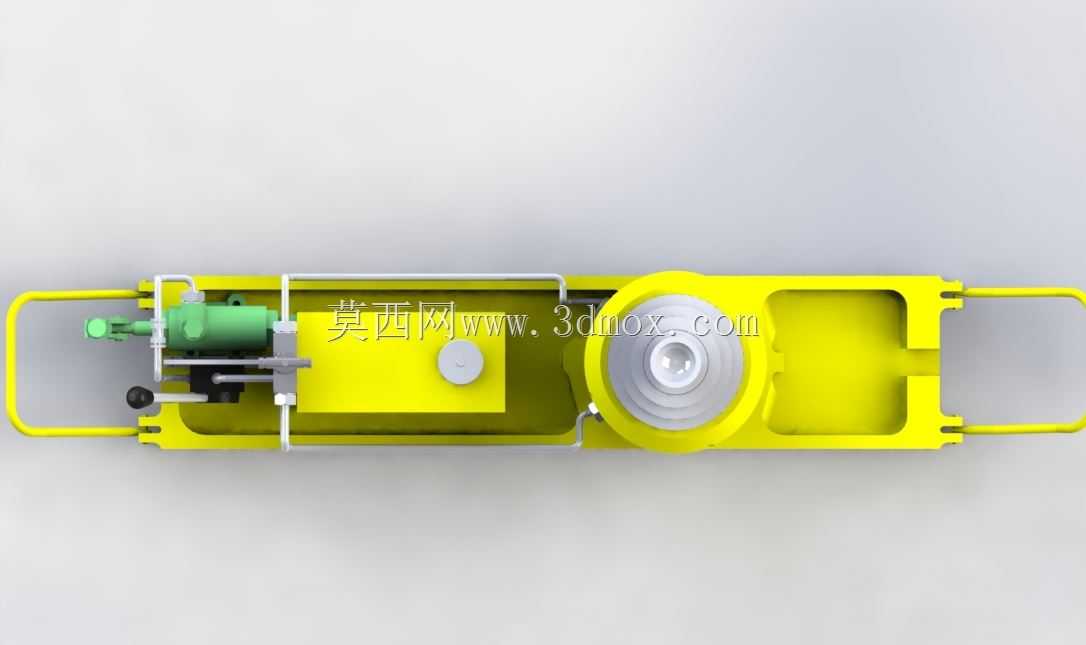

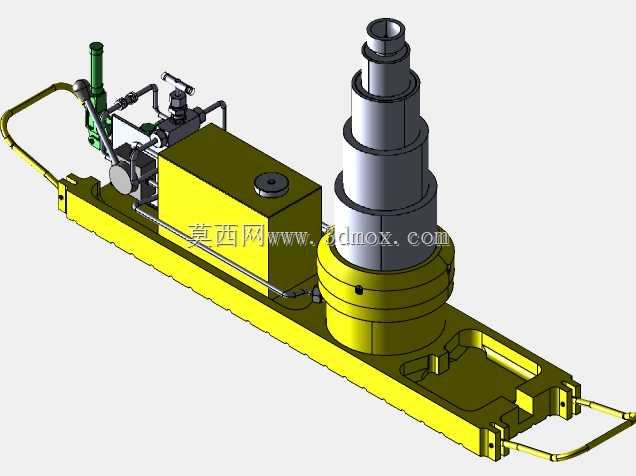

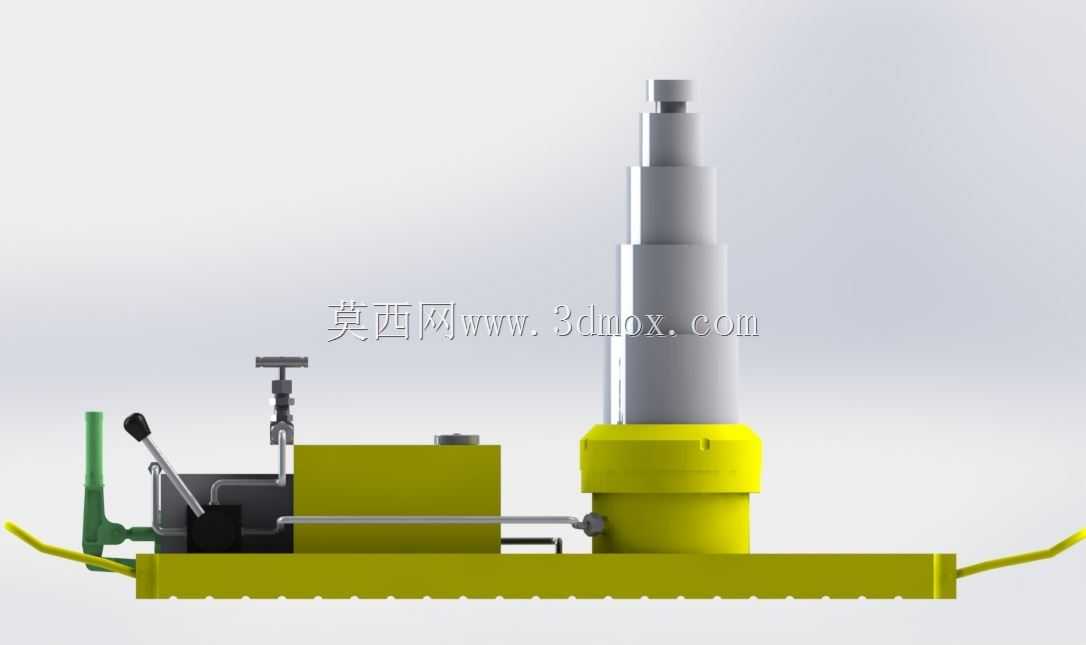

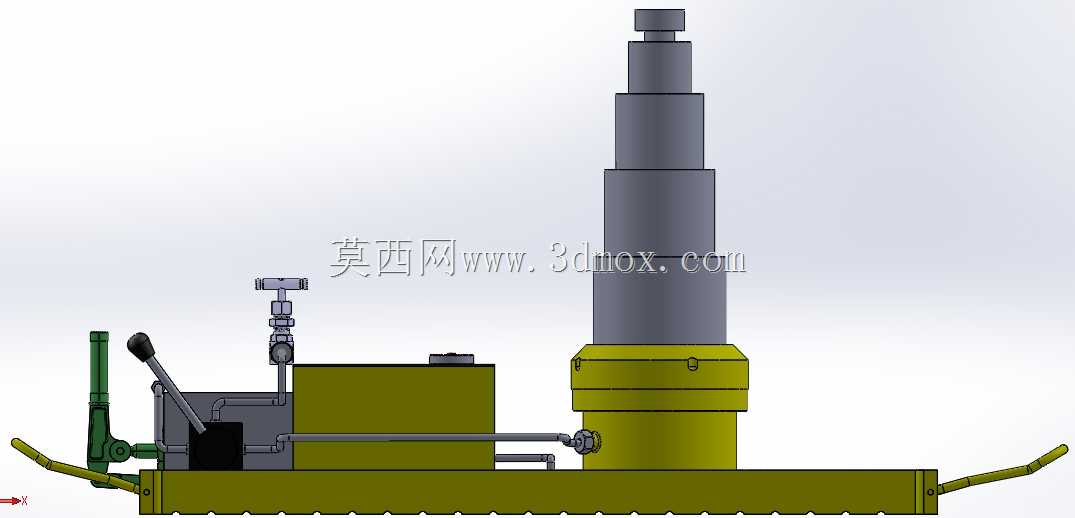

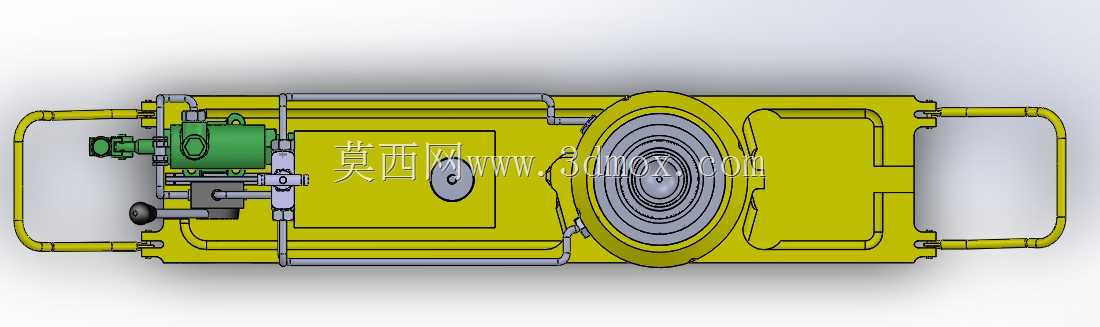

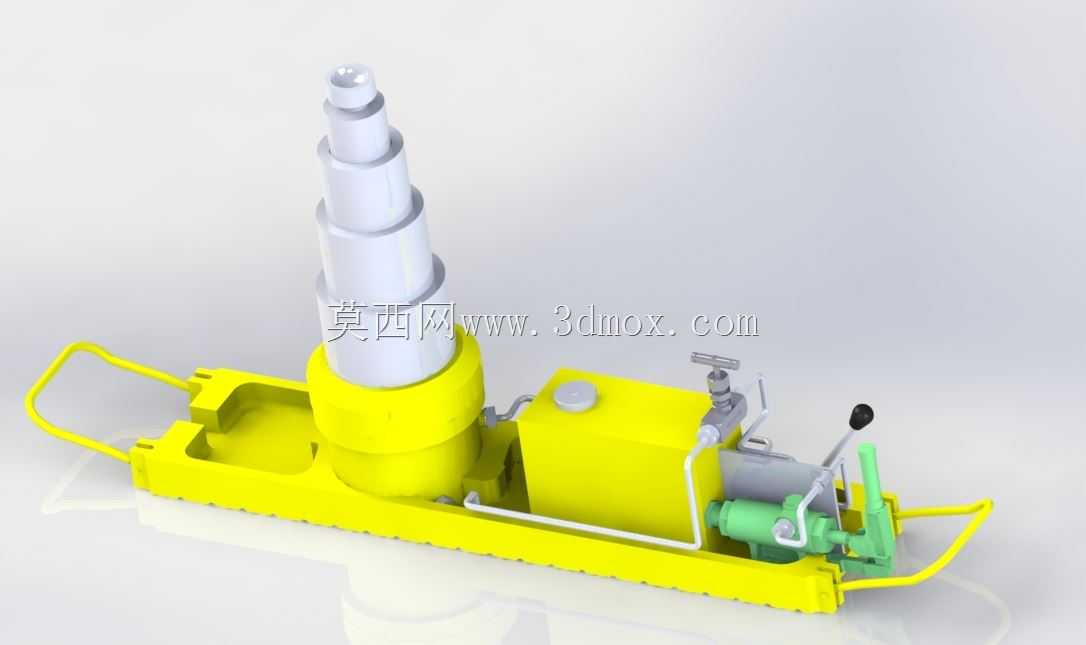

　　这款20吨级液压顶升设备，主要面向重型设备检修、钢结构安装、重型工件移位、车辆维保等场景的重载顶升作业，在设备安装工位、机修车间、户外抢修现场都能适配使用，区别于小型机械式千斤顶，其依靠液压油的压力传递实现大吨位载荷的平稳举升，作业过程无明显冲击，可长时间保持载荷位置不回落，适合需要持续顶持的装配、检修工序。从结构设计来看，整体采用分体集成式布局，将多级伸缩顶升缸、手动液压泵组、储油腔体、操作控制阀组全部集成在一体式撬装底座上，底座两侧设置的搬运扶手，可满足短距离人工移位的需求，无需额外吊装辅助即可在作业面内快速转场。多级伸缩式顶升柱塞是核心承载部件，采用逐节伸缩的结构设计，在收起状态下整体高度较低，可伸入设备底部的狭小间隙，

　　完全伸出后能达到足够的顶升行程，覆盖常规重型设备的顶升高度需求，每一级柱塞都设置了导向密封结构，避免偏载情况下出现泄漏、卡滞问题。手动泵组设计了双速操作结构，空载状态下可通过大流量泵芯快速驱动柱塞伸出，接触载荷后自动切换到高压小流量模式，降低操作力的同时保证顶升过程的平稳可控，卸荷阀采用旋钮式结构，可精准控制柱塞回落速度，避免带载快速下落造成的设备冲击或安全隐患。底座的结构设计充分考虑了作业稳定性，整体采用低重心布局，承载面做了加宽处理，可在不平整的作业地面保持稳定支撑，液压管路全部采用刚性布管加局部柔性连接的方式，既避免了作业过程中管路磕碰损坏，又能抵消部件装配带来的位置公差。从安装边界来看，

　　设备收起状态下的整体外廓尺寸适配大部分重型设备的底部预留间隙，无需额外开挖作业坑或垫高基础，作业时仅需保证底座放置平面的承载能力满足20吨以上的载荷要求即可，顶升点可直接对准设备的专用顶升位，无需额外制作转接工装。在功能设计上，还集成了过载保护结构，当顶升载荷超过额定20吨的阈值时，液压系统会自动溢流卸荷，避免超载荷使用造成的结构损坏或安全事故，所有操作部件都布置在设备的同一侧，单人即可完成全部顶升、回落、移位操作，无需额外辅助人员配合，适合单人作业的抢修、安装场景。
