带红色手柄的管道紧固卡箍结构设计

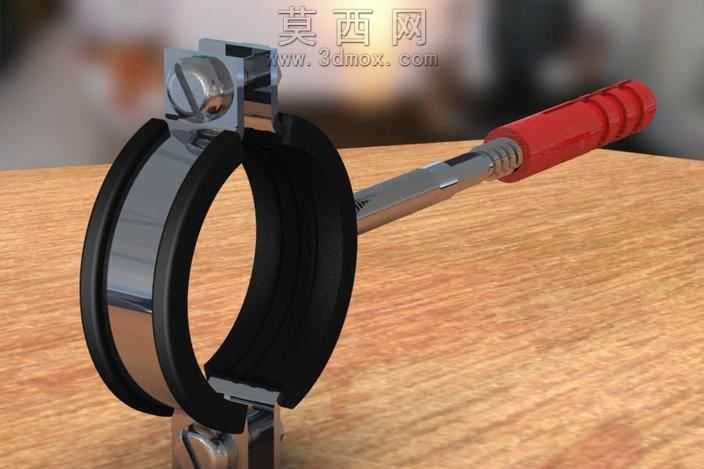

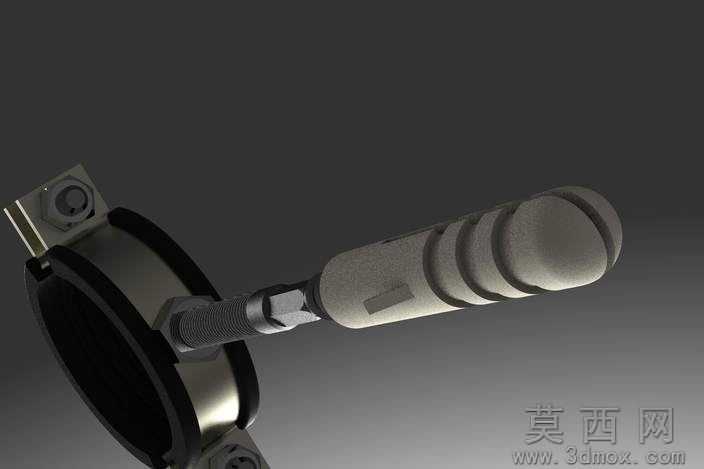

该作品为管道紧固卡箍的三维设计方案，整体采用夹持式结构搭配操作手柄的组合形式，建模阶段先完成核心环形抱箍的轮廓构建，通过对称拉伸生成金属箍体的基础形态，再对箍体内侧的橡胶衬垫做单独建模，还原衬垫的防滑纹理与弹性形变预留空间，保证卡箍与管道外壁贴合时的密封性与防滑性能。金属箍体的连接部位做了铰接结构设计，通过销轴构件实现箍体的开合动作，建模时对铰接处的配合间隙做了精准参数化设置，保证开合动作顺畅无卡滞。操作端的金属连杆与红色手柄采用一体化建模思路，手柄表面做了防滑凸纹的细节刻画，还原实际产品的握持手感，连杆与箍体的连接部位设置了螺纹调节结构，可通过旋转手柄调整箍体的夹持直径，适配不同外径的管道固定需求。材质渲染阶段，金属箍体与连杆采用抛光不锈钢材质，调整反射参数模拟金属表面的高光与环境反射效果，还原不锈钢构件的冷冽金属质感；内侧橡胶衬垫采用哑光黑色橡胶材质，设置较低的反射率与轻微的粗糙度参数，表现橡胶材质的阻尼质感；红色手柄采用硬质工程塑料材质，调整漫反射颜色为正红色，添加细微的颗粒质感模拟塑料表面的磨砂触感，手柄与金属连杆的衔接处做了金属包边的细节处理，提升整体结构的精致度。设计过程中重点考量了卡箍的受力合理性，环形箍体的厚度参数经过力学模拟优化，保证夹持时受力均匀不会出现局部变形，铰接部位的结构做了加厚处理，避免反复开合出现结构断裂，手柄的长度设置符合人体工程学，操作时无需额外工具即可完成紧固与松脱动作，整体结构兼顾了实用性与操作便捷性，可直接用于管路安装、设备管线固定等场景的结构参考，渲染阶段采用木质桌面作为展示场景，搭配柔和的侧方打光，突出金属构件的光影层次与不同材质的质感差异，完整呈现卡箍的结构细节与外观特征。
