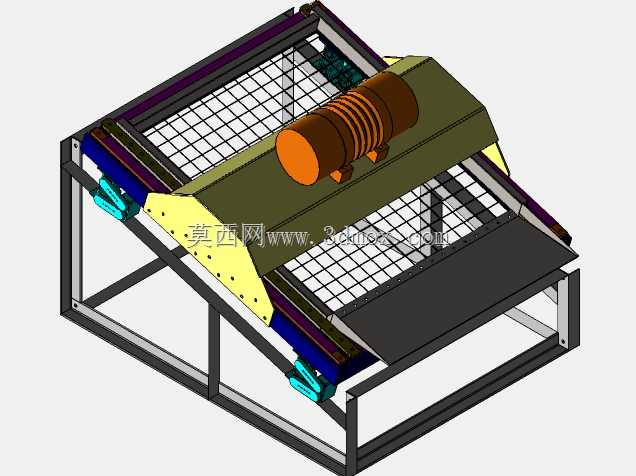

倾斜式振冲物料分离筛分设备结构

　　该振冲分离设备主要面向散状物料的粒度分级、杂质剔除作业场景，常见于砂石骨料加工、粮食清选、工业固废分选、建材原料预处理等生产环节，依靠振动激振力配合倾斜筛面完成物料的透筛分离，替代传统人工筛分或固定式格栅的低效作业模式。设备整体采用倾斜式筛面布局，筛面与水平安装面保持固定倾角，物料进入筛面后可在振动作用力下沿筛面向出料端滑移，同时小于筛网孔径的颗粒透筛下落，大于孔径的物料沿筛面行进至端部排出，一次性完成两种粒级物料的分离作业。从结构设计来看，设备主体采用型钢焊接机架作为承载基础，机架底部预留标准安装孔位，可直接固定于混凝土基础或钢制安装平台，安装边界需预留周边检修空间，满足激振组件日常维护、筛网更换的操作需求。

　　筛体部分通过弹性支撑组件与机架连接，弹性元件可缓冲振动传递，避免激振力直接传导至安装基础造成基础共振或结构损伤，同时支撑组件的布置位置经过受力校核，保证筛体振动过程中运行轨迹稳定，不会出现偏摆、卡滞等异常工况。激振组件采用卧式激振器布置于筛体上部重心位置，可带动筛体产生定向振动，振动参数可根据处理物料的特性调整，针对含水率偏高、易堵孔的物料可调整激振力幅值，减少筛网糊堵概率。筛网采用模块化快装结构，可根据分离粒度要求更换不同孔径的筛网，筛网张紧机构布置于筛体两侧，无需拆解主体结构即可完成筛网更换，降低现场维护的作业时长。设备的进料端设置导流挡板，可引导进入设备的物料均匀铺展在筛面宽度方向，避免物料集中在筛面局部造成筛分效率下降，

　　出料端分别设置粗料、细料导流结构，可直接对接下游输送设备，完成分离后物料的转运衔接。设计过程中对机架的受力变形量做了校核，保证满负荷运行时机架的形变在允许范围内，不会因长期振动出现焊缝开裂、结构疲劳失效等问题，各连接部位采用防松紧固件，避免振动工况下紧固件松脱造成设备故障。
