滚筒式筛分输送机架结构设计

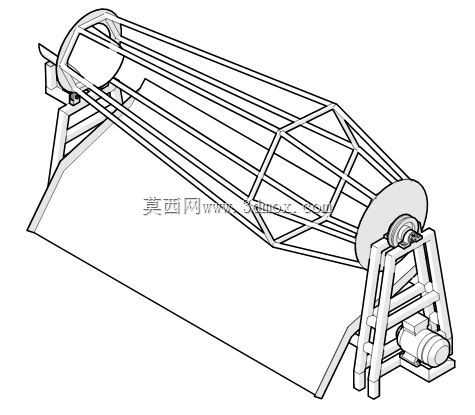

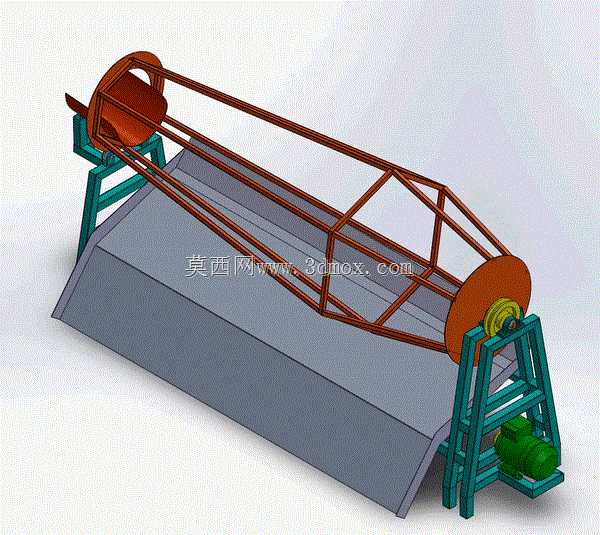

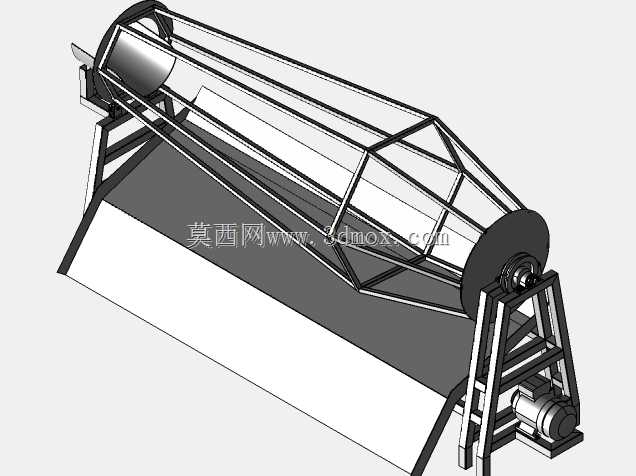

　　该结构针对散状物料分级筛分场景设计，常见于砂石骨料分级、粮食清选、工业固废分选等作业环节，核心作用是通过滚筒的回转带动物料翻动，实现不同粒径物料的分离与定向输送。整体采用倾斜布置的笼式滚筒作为核心作业部件，滚筒框架由型钢焊接成型，两端设置辐板式支撑轮缘，一端连接驱动单元，另一端设置进料导料结构，滚筒下方配置倾斜的接料导槽，承接透筛的细料并引导至指定出料位置。支撑结构采用型钢焊接的梯式支架，分别布置在滚筒两端，驱动端支架预留了动力单元的安装位，可适配减速电机直连或者链传动的动力输入形式，支架底部设置安装底板，可通过膨胀螺栓与混凝土地面固定，安装时需保证两端支架的同轴度偏差在允许范围内，避免滚筒运转出现卡滞或异常磨损。

　　设计过程中优先考虑了滚筒的受力均衡性，笼式框架的纵向型钢沿圆周均匀排布，横向支撑圈按间距设置，既保证滚筒整体的刚性，避免长径比过大出现运转挠曲，又尽可能降低滚筒自身重量，减少驱动端的动力负载。接料导槽采用倾斜溜槽结构，倾斜角度根据物料安息角设置，保证透筛物料能够靠自重顺利滑出，不会在槽内堆积，导槽两侧设置挡边，避免物料撒落。进料端设置导料板，可将上游输送设备送入的物料平稳导入滚筒内部，避免物料直接冲击滚筒端部造成结构变形。安装边界方面，设备整体沿长度方向的占地尺寸适配中小型物料处理线的工位布局，宽度方向不超出常规输送线的通道预留尺寸，高度方向可根据上下游设备的衔接高度调整支架高度，驱动端的动力单元外侧预留了维护操作空间，

　　方便日常的润滑、易损件更换作业。滚筒的筛网可根据筛分粒径需求更换，框架上预留了筛网的固定压条安装位，无需改动主体结构即可适配不同筛分规格的作业需求。运转过程中，物料在滚筒内随筒体转动被带到一定高度后滚落，在倾斜布置的筒体作用下沿轴向向前移动，小于筛网孔径的物料透过筛网落入下方接料槽，大于孔径的物料沿滚筒移动至尾端出料口排出，整个作业过程连续稳定，结构件多采用常用型材加工，加工难度低，后期维护成本低，适合中小型物料处理场景的配套使用。
