长行程轴铣床床身主体焊接结构

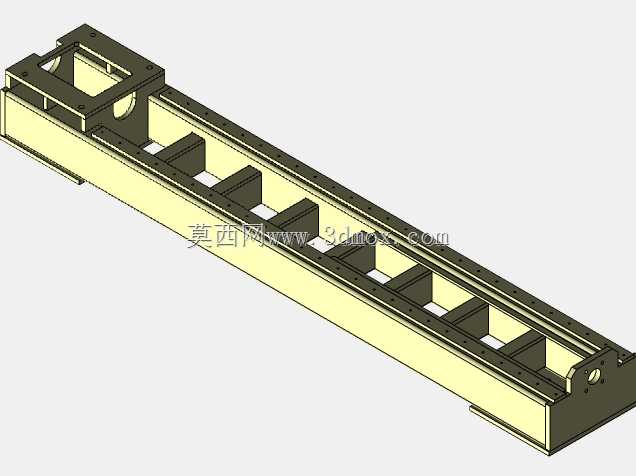

　　这款长条形床身构件是轴类铣床的核心承载基体，主要面向长轴类零件的外圆铣削、键槽铣削、平面铣削加工场景，常见于传动轴、轧辊、细长精密轴类零件的批量加工产线，承担整台设备的载荷传递、导轨基准支撑、运动部件导向的核心作用。从结构设计来看，整体采用箱型焊接钢结构形式，主体沿长度方向布置多道横向加强筋板，筋板间隔经过载荷校核，既能够降低长床身的焊接残余应力变形，也能在大切削力工况下避免床身出现挠曲变形，保证导轨安装面的直线度长期稳定。床身上部两侧预留了直线导轨的安装基准面，安装面经过平面度冗余设计，可适配不同规格的滚柱直线导轨安装，满足滑台沿床身长度方向的长行程进给需求，两端的端板结构预留了丝杠支撑座的安装孔位，可适配不同直径的传动丝杠安装，

　　同时兼顾了润滑管路、切削液回流通道的布置空间。在安装边界设计上，床身底部预留了水平调节垫铁的安装基面，可根据车间地基情况调整床身水平，整体长度方向的安装孔位按照等间距布置，适配常见的机床地脚安装尺寸，无需额外改造地基即可完成设备就位。设计过程中优先考虑了焊接工艺性，所有筋板与主侧板的连接位置均预留了焊接坡口，避免出现焊接虚焊、应力集中的问题，内部空腔预留了切削液收集的导流坡度，可将加工过程中喷淋的切削液导流至床身端部的排液口，减少切削液在床身内部的积存。筋板上开设的减重孔并非随意布置，而是经过模态仿真验证，在保证床身整体静刚度、动刚度满足铣削加工要求的前提下，尽可能降低床身自重，减少设备运输与安装的成本，

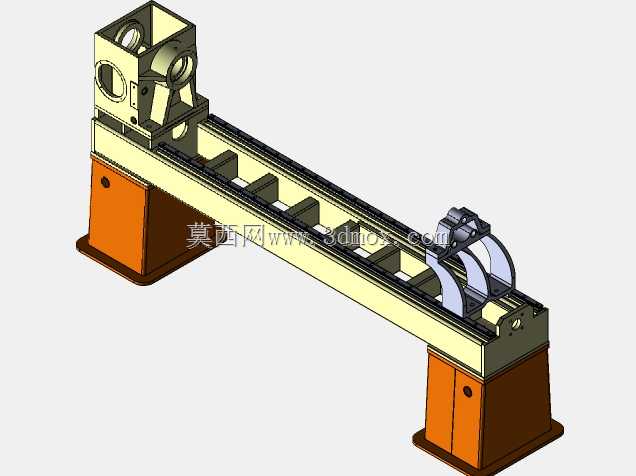

　　同时减重孔也可作为内部管路的穿线通道，方便电气线路、润滑管路的隐蔽布置，避免加工过程中切屑飞溅损坏管线。床身端部的立板结构预留了主轴箱或者尾座的安装定位面，可根据加工需求拓展不同的加工单元，适配不同直径范围的轴类零件装夹加工，整体结构没有冗余的设计部分，每一处结构都对应实际加工中的载荷、安装、维护需求，能够为轴类铣削加工提供稳定的设备基准。
