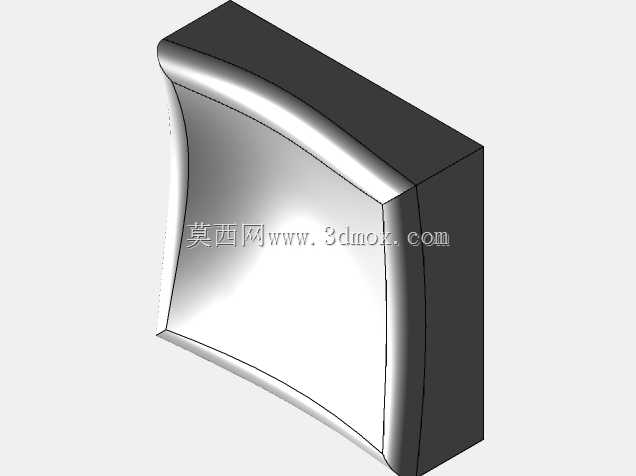

曲面跌落凸起光栅加工练习结构件

　　这个结构件是三轴铣削加工的典型练习载体，核心作用是帮助操机人员与编程人员掌握光栅式刀路的生成逻辑，理解常数阶跃、二维阶跃特征在曲面加工中的刀路排布规律，摸透高精度曲面精加工的刀具路径匹配思路。从实际加工场景来看，这类带连续曲面跌落与凸起过渡的特征，在模具型腔、精密传感器安装基座、光学元件定位工装的加工中十分常见，很多刚接触三轴铣削的从业者容易在曲面接刀、阶跃位置出现刀纹不均、过切或者残料残留的问题，这个练习件刚好能针对性训练相关工艺能力。从结构设计上看，坯料采用标准方块料，可直接装夹在普通三轴铣床的平口钳上，不需要制作专用工装，装夹时只要保证坯料基准面与钳口贴合，找正XY原点与Z向对刀点即可开始加工，

　　装夹边界完全匹配常规平口钳的夹持行程，不需要额外延伸工艺夹头，加工完成后直接切断飞边就能得到完整零件。加工逻辑上需要先完成整体开粗，选用大直径平底刀快速去除大部分余量，给半精加工和精加工预留均匀的加工余量，开粗过程中要注意曲面跌落位置的下刀量控制，避免刀具在陡坡位置负载骤增出现崩刀。半精加工阶段要选用带圆角的铣刀，顺着曲面的曲率走势排布刀路，把开粗留下的台阶残料清理干净，保证精加工余量在0.1到0.15毫米之间，避免精加工时刀具负载波动影响表面光洁度。精加工阶段要匹配光栅式平行刀轨，根据曲面的曲率变化调整阶跃步距，在凸起圆弧过渡位置适当加密刀路，在平缓平面位置可以适当放大步距提升加工效率，同时要控制刀具的进给速率与主轴转速匹配，

　　避免在曲面落差位置出现拉刀痕迹。整个练习过程能让从业者直观理解刀路步距、刀具选型、加工顺序对最终表面质量的影响，掌握不同曲率曲面下的刀轨优化方法，这些工艺逻辑可以直接迁移到实际生产中的模具曲面、精密结构件加工场景里，解决实际加工中常见的曲面光洁度差、接刀痕明显、加工效率低的问题。另外这个结构的曲面过渡没有尖锐棱角，所有凸起与跌落位置都是顺滑圆弧连接，加工时不需要额外的清角工序，能让练习者把注意力集中在光栅刀轨的参数调整上，不用被复杂的辅助工序分散精力，非常适合刚接触曲面加工的人员快速建立刀路参数与加工效果的对应认知。
