传动轴加工专用钻磨复合加工设备结构

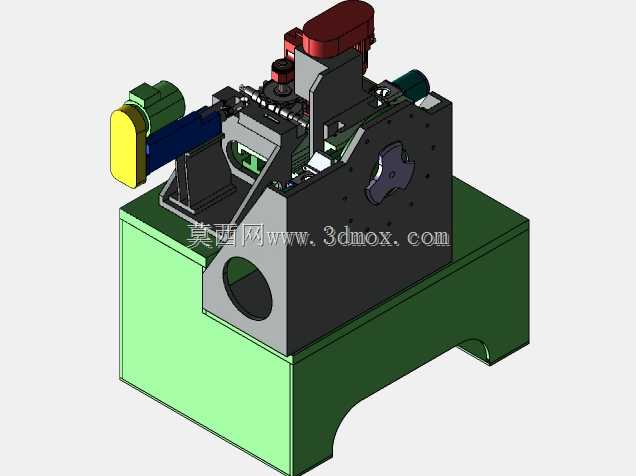

　　这款钻磨复合加工设备，主要面向传动轴类零件的小批量精密加工场景，在汽配、通用机械传动件生产车间的精加工工序段应用较多，可替代传统分散工序的多台单机，减少零件多次装夹带来的定位误差，压缩工序间流转等待时长。设备采用床身底座一体式铸造结构，底座预留了地脚安装孔位，整体安装边界控制在紧凑型单机布局范畴，无需额外搭建大型混凝土基础，适配常规机加工车间的工位排布，可直接嵌入现有传动轴加工生产线的工序节点。从功能配置来看，设备集成了两侧平面铣削单元、垂直方向中心钻加工单元以及回转分度机构，可在一次装夹定位后，完成传动轴两侧安装平面的铣削加工、端面中心孔的钻削加工，搭配分度机构可实现零件周向等分工位的自动切换，满足传动轴类零件上多组对称平面、

　　径向孔位的加工需求，无需人工二次找正。设计过程中，将铣削动力头布置在床身两侧的水平滑台上，滑台采用线性导轨导向、丝杠进给的传动结构，可根据不同直径的传动轴调整进给行程与切削参数；垂直布置的中心钻动力头安装在床身上部的垂直滑台上，可沿Z向调整加工深度，适配不同长度规格的传动轴端面中心孔加工需求；回转分度机构安装在床身中部的装夹工位，采用气动夹紧方式固定工件毛坯，分度精度可满足常规传动件的位置度公差要求。床身内部预留了排屑空间与切削液回流通道，可搭配车间现有集中排屑、冷却系统使用，电气控制元件集中布置在床身侧方的电气安装腔体内，布线规整，便于后期维护检修。整机的运动部件均设置了防护挡板，避免切削过程中铁屑飞溅伤人，操作工位设置在设备正面，符合人机工程学要求，操作人员可直接完成工件上下料、加工参数调整等操作，无需额外搭建操作平台。
