工业传动用精密滚子链轮结构设计

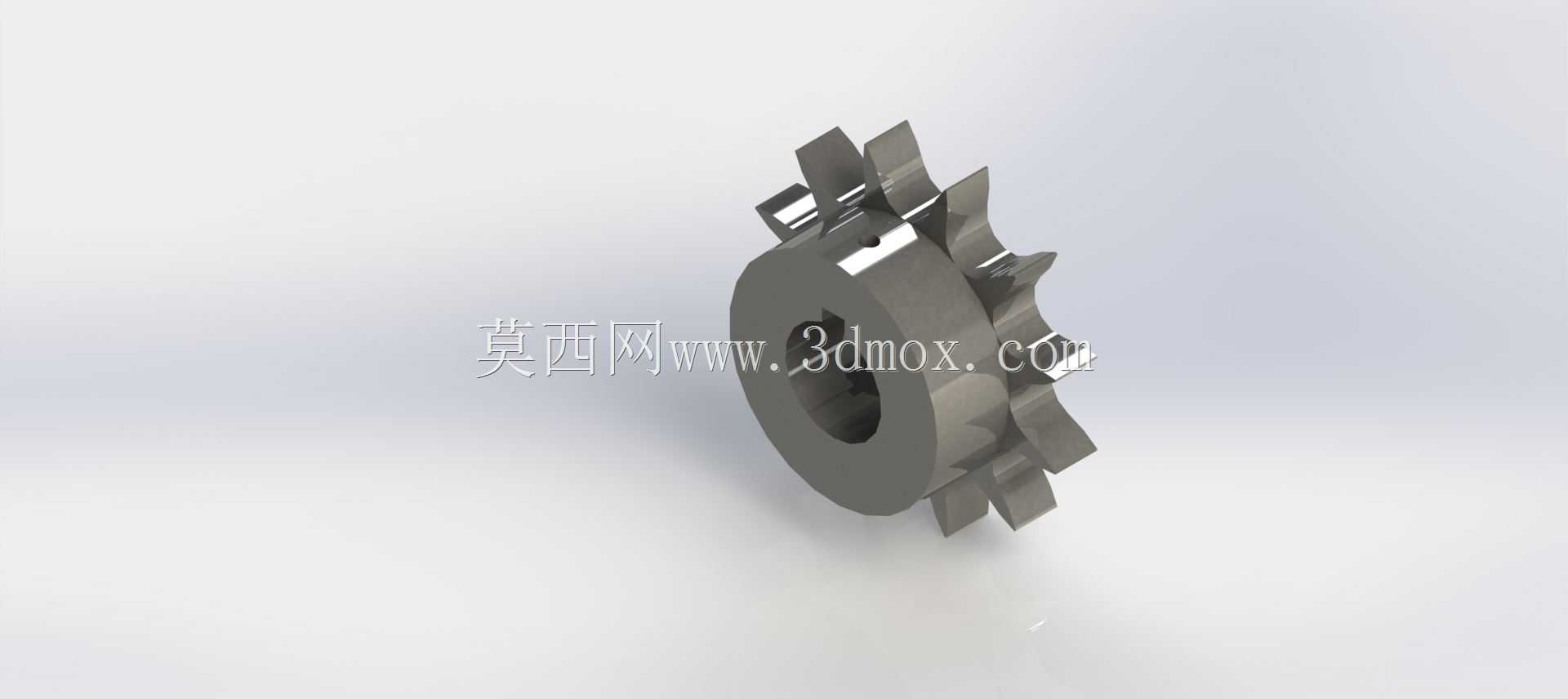

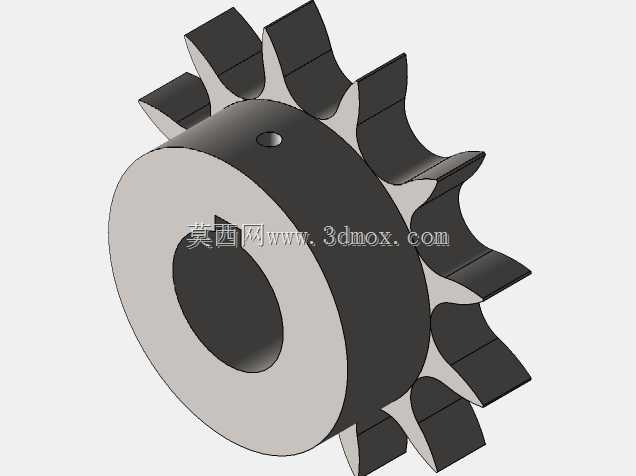

　　在各类链式传动系统中，链轮是直接与链条啮合传递扭矩的核心零件，其设计精度直接决定整套传动机构的运行平稳性、噪音水平与使用寿命，广泛应用于输送设备、农业机械、机床辅机、物流分拣线、摩托车及小型动力传输场景中。这款链轮采用单排齿结构设计，中心设置带键槽的通孔安装位，可直接与配套传动轴通过平键实现周向固定，避免传动过程中出现打滑、空转的问题，轮毂部分做了加厚处理，能够在传递大扭矩时保证足够的结构强度，避免齿根与轮毂连接处出现应力集中断裂的情况。从设计思路来看，齿形轮廓完全匹配标准滚子链条的啮合参数，齿侧间隙经过合理预留，既可以保证链条滚子顺利进入齿槽完成啮合，又不会因间隙过大导致传动过程中出现冲击、跳齿的问题，齿顶部分做了微小的倒角处理，

　　能够减少链条啮合入位时的剐蹭磨损，延长链条与链轮的配合使用寿命。安装边界方面，链轮的轴向厚度与适配单排链条的内节内宽参数匹配，安装时需保证两配对链轮的端面共面度偏差控制在合理范围内，避免出现链条偏磨、掉链的问题，中心孔的直径公差按照过渡配合要求设计，既可以保证装配时的便利性，又能避免运行过程中轴与孔之间出现相对窜动。在实际设备应用中，这类链轮常搭配张紧机构共同使用，可根据传动中心距的需求调整链条张紧度，适配不同安装空间的动力传输需求，相比齿轮传动，链轮与链条的组合传动具备中心距适配范围广、过载能力强、环境适应性好的特点，在多粉尘、有少量油污的工业车间场景下也能保持稳定运行，不需要过于精密的密封防护结构。

　　建模过程中对齿根圆角做了优化处理，通过圆弧过渡降低应力集中系数，在满足强度要求的前提下尽可能减轻零件自重，减少传动过程中的转动惯量，让动力启停过程更加平顺，轮毂端面可根据实际安装需求加工螺纹孔，用于加装轴向挡圈实现链轮的轴向定位，避免运行过程中出现轴向窜动脱出的风险。
