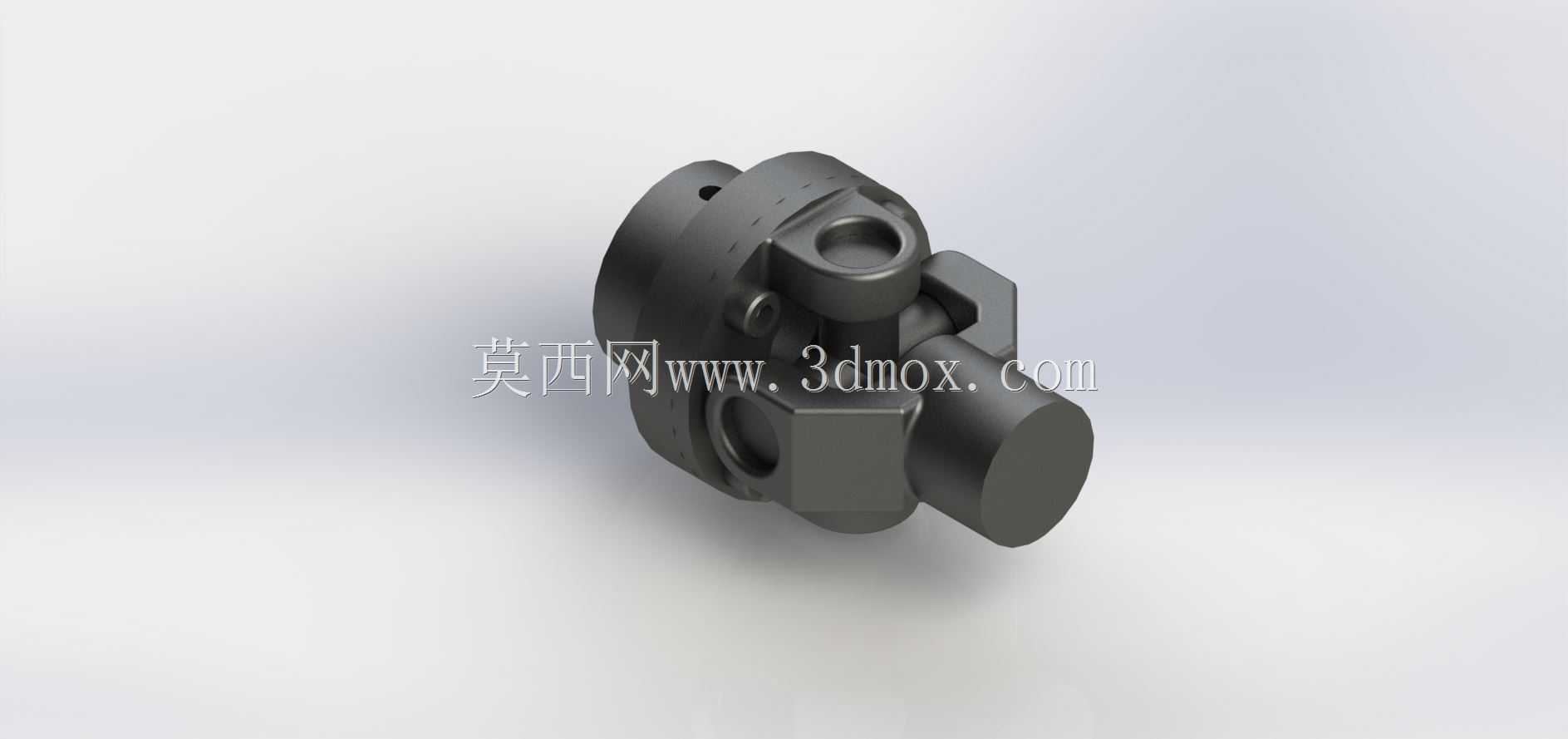

运动传递用十字轴式万向节结构

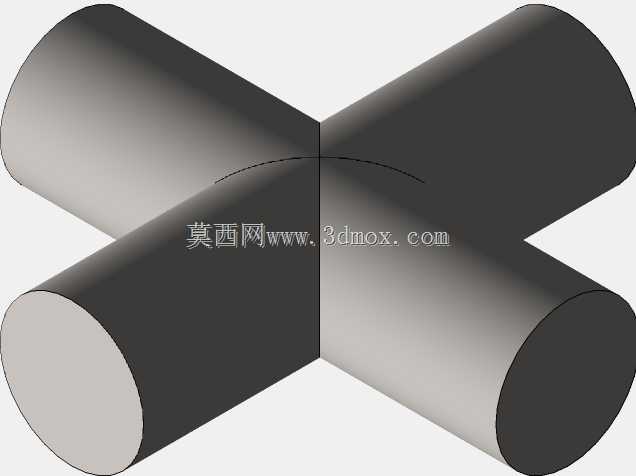

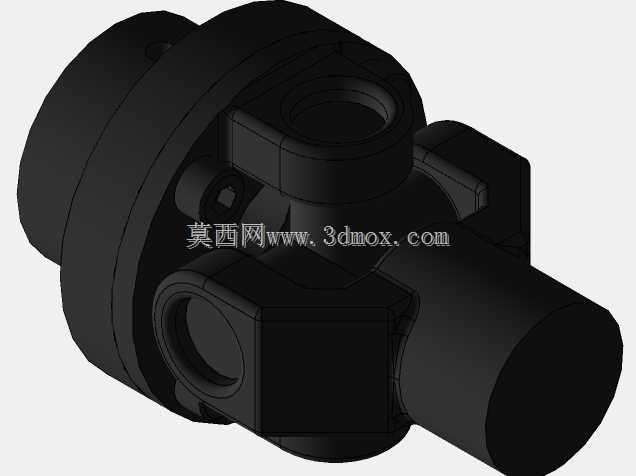

　　在各类需要变角度传递旋转扭矩的机械传动场景中，万向节是解决轴线不共线、传动过程中存在相对角位移工况的核心部件，从农用机械的动力输出轴、工业输送线的变向传动段，到小型设备的进给机构传动链路，都能见到这类铰接式传动部件的应用。这款万向节采用十字轴式铰接核心结构，区别于球笼式等速万向节，它的结构更紧凑，加工难度更低，适合中低速、传动角度存在动态变化的非精密高速传动场景，能够在两轴轴线夹角最大可达15-20度的工况下稳定传递旋转运动，不会因为轴系的安装偏差、运行过程中的机架形变出现卡滞或传动中断的问题。从结构设计逻辑来看，主体采用两个叉形接头配合中间十字连接轴的经典布局，叉形接头的轴孔与十字轴的轴颈之间预留了合理的配合间隙，

　　既保证铰接转动的灵活性，又能控制传动过程中的回程间隙，避免正反转切换时出现过大的冲击空程；叉体部分做了等强度的壁厚设计，在轴孔连接位置做了局部加厚，抵消铰接位置的应力集中，接头的外连接端采用圆柱轴伸结构，可直接与配套的传动轮毂、带轮或轴套配合，通过键连接实现扭矩的传递，安装时不需要额外定制复杂的连接法兰，适配常规的轴系安装需求。在安装边界方面，这款万向节的整体径向尺寸控制在较小范围内，不会占用过多的传动舱空间，轴向长度也适配常规的短距离变角传动场景，安装时只需要保证两端轴的轴线交点与十字轴的中心重合，就能实现平稳的扭矩传递，不需要额外的调心辅助结构；日常运行中，十字轴的轴颈位置可预留润滑脂加注通道，定期补充润滑就能降低铰接面的磨损，

　　延长部件的整体使用寿命。不同于刚性联轴器只能传递同轴的旋转运动，这类万向节可以补偿安装过程中出现的轴系同轴度误差，也能适应设备运行过程中因为振动、负载形变带来的轴系角度偏移，在轻工机械、小型输送设备、非标自动化机构的传动链路设计中，选用这类结构的万向节，既能降低轴系的安装精度要求，减少装配环节的调心工作量，也能在运行过程中缓冲一定的传动冲击，保护上下游的传动部件不受额外的径向力负载。在建模过程中，结构细节完全还原了实际加工的工艺特征，叉体的棱角位置做了合理的倒角处理，既避免加工后的锐边割伤装配人员，也能消除热处理过程中的应力集中风险，轴孔的公差配合按照中等精度传动的要求设计，能够直接用于工程出图或装配模拟，验证传动过程中的运动干涉情况，帮助设计人员提前确认轴系布局的合理性，减少实际加工装配时的改造成本。
