工业绕线用木质双挡边线轴结构设计

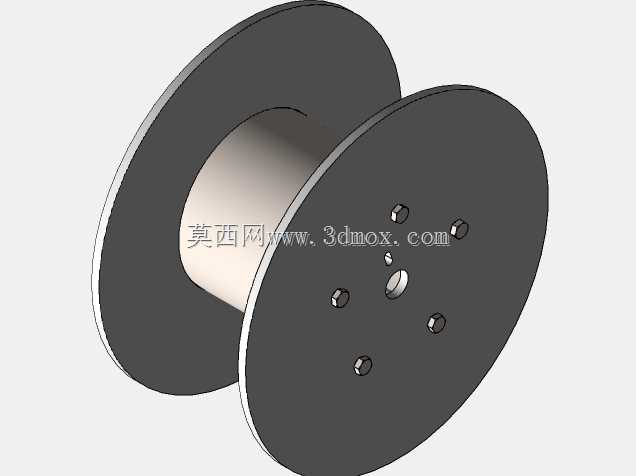

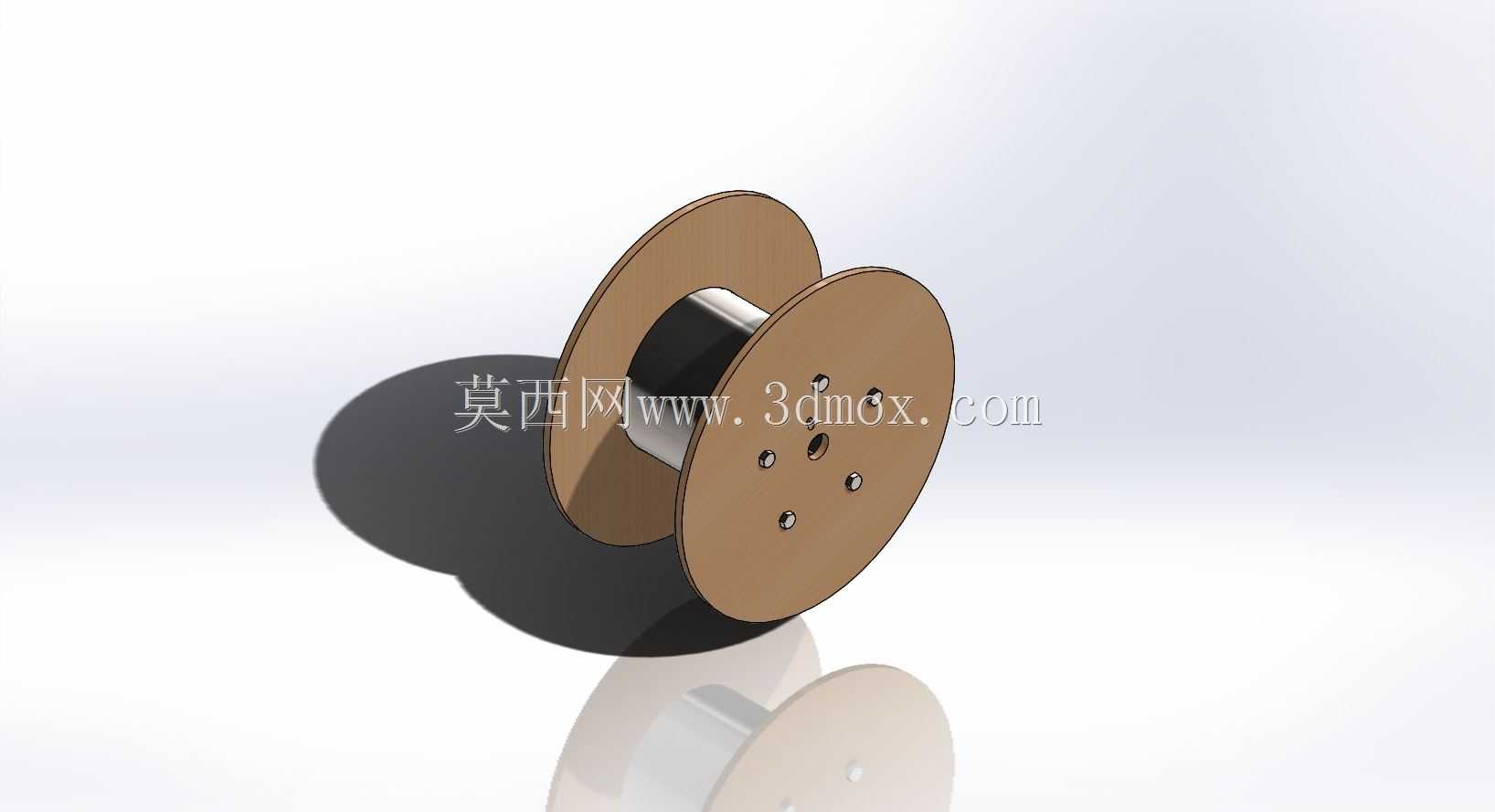

　　这款绕线线轴是线缆、线材加工及收纳环节常用的承载构件，日常在电线电缆生产车间、电子线束加工工位、线材仓储转运场景中都能见到这类构件的身影，核心作用是为细金属线材、绝缘线缆、纤维绳带提供规整的缠绕承载基础，避免线材散放出现打结、弯折损伤、表面刮蹭的问题，同时适配常规的放线架、绕线机主轴安装位，满足收线、转运、放线全流程的使用需求。从结构设计来看，这款线轴采用经典的工字轮构型，两侧为圆形挡边板，中间为同轴的空心卷筒段，挡边板直径大于卷筒外径，形成的环形限位边可以完全约束缠绕在线筒上的线材，防止线材在缠绕或放线过程中从侧边滑脱；两侧挡边板上开设了多个均匀分布的安装孔，既可以作为线材端头的固定卡位，收线时将线头穿入孔位做临时固定，

　　避免缠绕初始阶段线材打滑，也能适配带定位销的绕线设备主轴，安装后传递扭矩，保证绕线过程中线轴随主轴同步转动，不会出现相对打滑空转的情况。中间的空心卷筒采用等径直筒设计，内孔尺寸匹配常规的绕线设备轴径，安装时可以直接穿入设备主轴，不需要额外加装轴套就能完成定位，卷筒的轴向长度决定了单轴可缠绕线材的最大容量，设计时结合常用线材的单卷包装规格做了尺寸匹配，既不会因为卷筒过短导致单轴容量不足增加换轴频次，也不会因为卷筒过长导致缠绕后线材堆叠过高超出挡边限位范围。两侧挡边采用木质基材加工，相比全金属线轴重量更轻，人工搬运换轴时的劳动强度更低，同时木质表面质地偏软，缠绕外层线材时不会刮伤线材的绝缘表层或镀层，

　　适合对表面防护要求较高的精细线材使用；卷筒段采用金属材质做内衬，提升了轴孔位置的耐磨性能，避免长期穿轴转动后内孔磨损变大导致同轴度偏差，延长线轴的重复使用寿命。在安装边界上，这款线轴的两侧挡边外圆做了轻微的倒角处理，装入放线架的U型卡位时不会出现卡滞，挡边板的厚度经过核算，满线承载状态下不会出现侧向变形，保证缠绕后的线卷端面平整，不会出现局部凸出线材被剐蹭的问题；整体同轴度控制在常规绕线作业的允许公差范围内，高速绕线转动时不会出现明显的偏摆震动，适配转速不超过每分钟300转的常规绕线、放线作业工况。实际使用中，这类线轴既可以配合主动绕线设备完成成卷线材的收卷包装，也可以单独作为线材的存储载体，堆叠存放时两侧平整的挡边端面可以提供稳定的支撑，不会压伤缠绕在内层的线材，相比一次性塑料线轴重复利用率更高，适合车间内部周转使用。
