移动式线缆卷收转运手推车结构设计

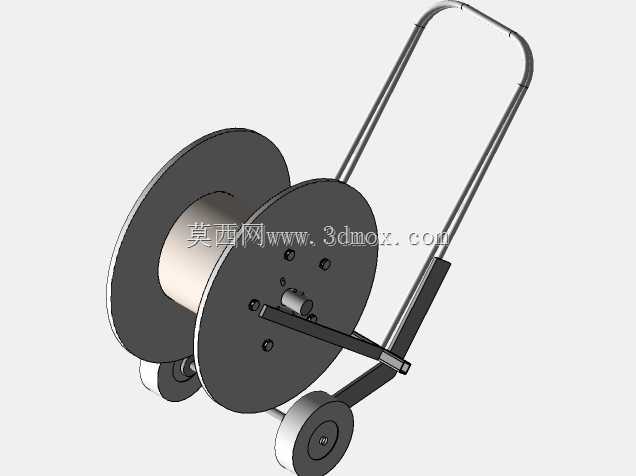

　　这款手推式卷筒转运设备，主要面向车间临时布线、户外线缆敷设、工地临时供电线路收放、弱电施工线缆转运等场景使用，可替代传统人工扛运线盘的作业模式，降低线缆转运过程中的劳动强度，同时避免线盘拖地拖拽造成的线缆外皮磨损、线芯弯折损伤问题。从结构设计逻辑来看，整体采用倾斜式推架布局，推把采用圆管弯折成型，握持高度适配成年作业人员自然站立时的手部位置，推行过程中无需过度弯腰，长距离转运时可降低腰部负荷。卷盘承载轴位于设备重心偏前位置，装配时可直接将整盘线缆套入承载轴，轴端设置快拆限位结构，无需额外工具即可完成线盘的装卸更换，适配常规内径的工业线缆盘、软管盘等卷装物料。底部行走轮采用前小后大的布局，前端两个小直径导向轮可灵活转向，

　　后端两个大直径承重轮承担主要载荷，遇到车间地面接缝、工地碎石路面时可顺利通过，不会出现卡滞问题；卷盘下方额外设置一个辅助托轮，当线缆拉出或回收时，托轮可承托卷盘下部，避免卷盘受重力作用出现偏心晃动，保证卷盘转动顺畅，收线时不会出现卡线、乱线问题。设备的安装边界需考虑作业通道宽度，整体宽度控制在常规线盘直径加150mm余量范围内，可顺利通过车间1米宽的人行通道，转弯半径控制在0.8米以内，在狭小的设备间隙、楼道转角处也可灵活转向。结构受力方面，推架与轮架的连接位置采用加厚焊接节点，承载轴采用调质钢材质，可承载最大重量150kg的卷装物料，满足常规电力电缆、通信线缆、气动软管的卷收转运需求。设计过程中特意将卷盘转动阻尼控制在合理范围，

　　拉出线缆时不会出现惯性过转导致线缆松脱散乱，回收线缆时可配合手动摇柄快速完成卷收，摇柄采用折叠式结构，转运过程中可将摇柄折起贴合卷盘侧面，避免剐蹭周边设备或人员。整体结构无复杂传动部件，日常维护仅需定期对轮轴、承载轴加注润滑脂即可，故障率低，适合在工厂、工地、仓储等多种复杂环境下长期使用。
