小型立式插齿加工设备结构设计方案

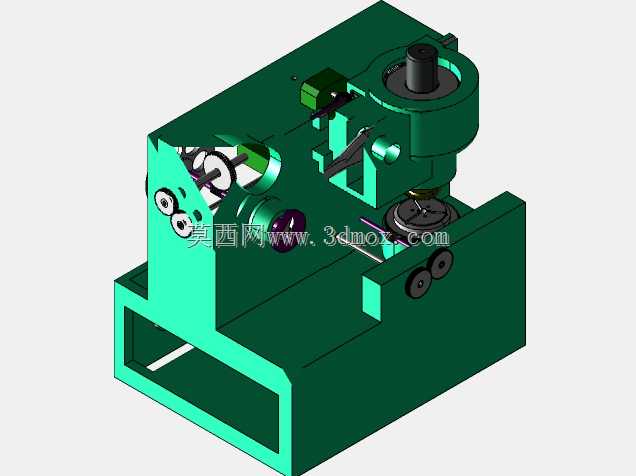

　　在中小模数齿轮的批量加工场景中，插齿设备是内齿、多联齿轮等特殊齿形加工无法被滚齿工艺替代的核心装备，这款小型立式插齿结构的设计，主要面向小型精密零件加工车间、仪表齿轮生产工位的布局需求，整体采用床身一体式铸造结构的布局思路，将主运动传动链、展成运动机构、进给调节组件全部集成在L型整体床身内部，既减少了分体装配带来的刚度损失，也能有效控制设备整体占地尺寸，适配小型加工工位的紧凑安装边界。从实际加工用途来看，该结构可完成直齿圆柱齿轮、内齿圈、台阶齿轮的齿形切削作业，主轴滑枕的往复运动通过内置的曲柄滑块机构实现，搭配圆周方向的展成分度传动，能严格保证插齿过程中刀具与工件的啮合运动关系，避免齿形误差超差。

　　设计过程中优先考虑了加工过程的排屑与操作便利性，工件装夹工作台设置在床身中部靠前位置，周围预留了足够的切屑滑落空间，刀具主轴的进给调节手轮布置在设备正面操作侧，操作人员无需俯身即可完成进给量微调、工件装卸的操作，大幅降低长时间作业的操作疲劳。传动系统的布局上，将动力输入组件、变速齿轮组全部安置在床身左侧的腔体内，外侧设置可快速拆卸的防护盖板，方便日常维护时对传动间隙进行调整，同时避免切削液、金属切屑进入传动腔造成齿轮磨损。工作台的分度机构采用蜗轮蜗杆传动搭配间隙补偿结构，能在长时间往复切削的冲击载荷下保持分度精度，减少回程间隙带来的齿距累积误差。设备的安装基准面设置在床身底部，整体重心偏下，

　　无需额外做地基固定即可放置在标准车间工作台上使用，适配小型加工厂、维修车间的零散齿轮加工需求，也可作为教学场景中齿轮加工工艺演示的实训装备。结构细节上，插齿主轴的导向套采用加长设计，能提升往复运动的直线度，减少插齿过程中的让刀量，保证齿面加工的粗糙度达标，侧面设置的行程调节机构可根据工件齿宽快速调整插齿行程范围，避免空行程过长带来的效率浪费。
