6毫米内孔珩磨加工专用设备结构

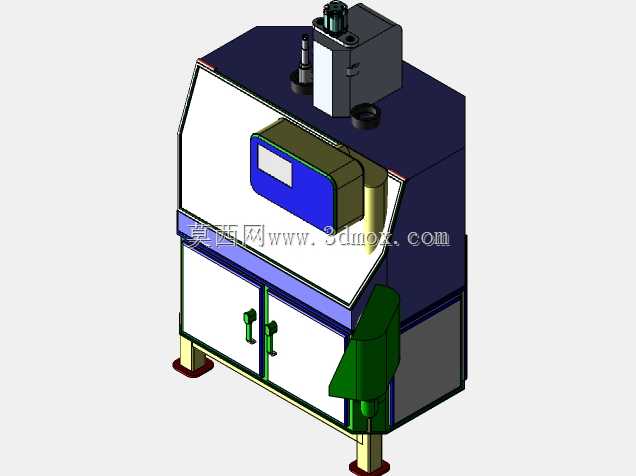

　　这款设备针对直径6毫米的精密小内孔加工需求设计，主要应用于液压阀块、液压歧管类零件的内孔最终精加工工序，这类零件的内孔表面粗糙度、圆柱度要求极高，常规钻、铰工艺无法满足液压元件的密封与通油精度要求，珩磨工艺通过磨头的旋转与往复复合运动，能在小直径内孔中获得稳定的交叉网纹纹理，既保证尺寸精度，也能留存合适的储油空间，提升液压元件的工作寿命与密封可靠性。从结构布局来看，设备采用立式柜体集成设计，下部为带双开门的柜体空间，用于集成液压泵站、电气控制元件与切削液循环系统，柜体底部配置可调支撑脚，可在车间安装地面调整水平，避免设备运行振动影响加工精度，整体占地边界紧凑，适合中小型机加工车间的单元式布局，无需单独预留超大安装空间。

　　上部加工舱采用半封闭防护结构，正面设置可开合的防护门，既可以观察加工状态，也能阻挡珩磨过程中飞溅的切削液与磨屑，顶部预留了主轴驱动单元的安装位，珩磨主轴的进给与旋转采用独立驱动设计，可根据不同工件材料调整往复行程与转速参数，适配不同硬度金属材料的内孔加工需求。侧面的绿色构件为切削液输出与工件定位辅助模块，加工时可实现切削液的精准冲淋，及时带走磨屑与磨削热量，避免小内孔加工中磨屑堵塞造成的内孔划伤问题。设计过程中重点考量了小直径内孔加工的对中精度，主轴安装座与工件夹具的同轴度公差控制在0.01毫米以内，避免珩磨过程中出现偏磨导致的内孔锥度、喇叭口缺陷，同时预留了夹具安装接口，可根据不同外形的阀块、歧管零件更换专用夹具，

　　无需大幅改动设备主体结构。设备的操作面板集成在防护舱正面斜面上，操作人员站立即可完成参数调整与加工启停操作，符合人机工程学要求，下部柜体的柜门采用密封设计，防止切削液渗入柜体内部损坏电气与液压元件，整体管线全部采用内部走线布局，避免车间环境中的油污、粉尘对管线造成腐蚀，提升设备长期运行的稳定性。
