纺织机流体仿真用腔体结构设计

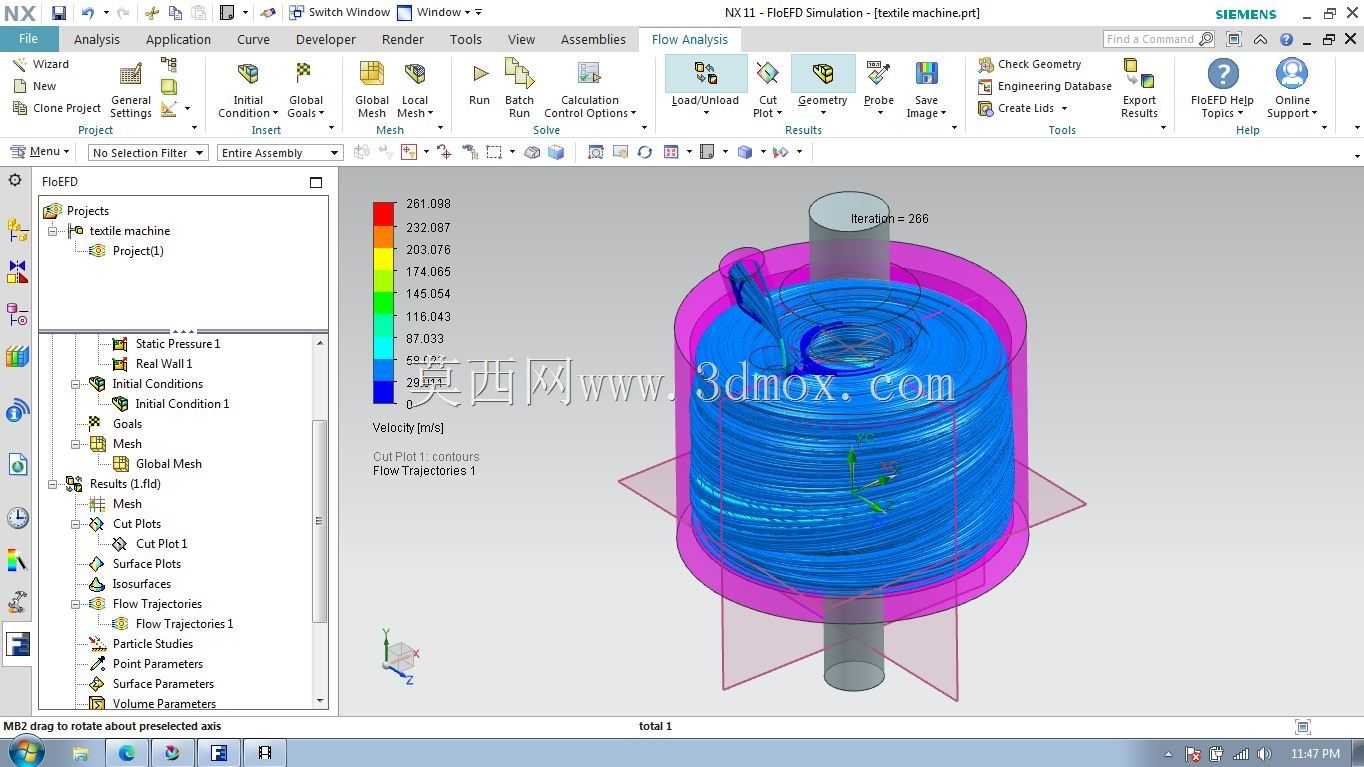

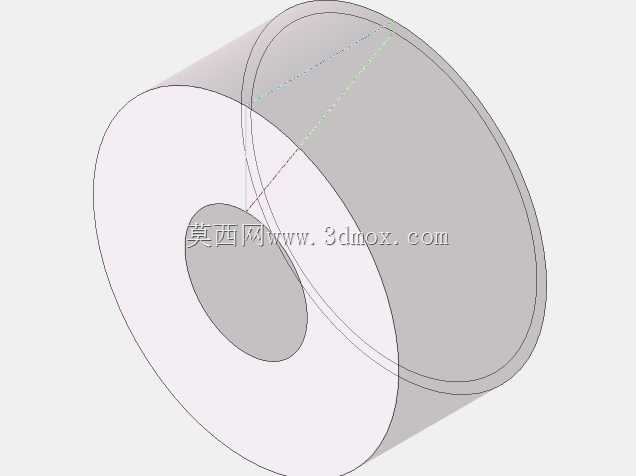

　　在纺织生产的流体工况模拟环节，这类腔体结构是开展CFD流场分析的核心载体，主要用于还原纺织设备运行过程中气流、工艺流体在设备腔体内的流动状态，为纺织工艺参数调校、设备结构优化提供可靠的仿真依据。实际生产场景中，纺织机运行时会涉及纤维输送的气流场控制、上浆工艺的流体均匀分布、除尘风道的流阻优化等需求，这类腔体结构的建模精度直接决定了仿真结果与实际工况的匹配度，是纺织设备研发阶段流场验证环节不可或缺的结构载体。从结构设计逻辑来看，主体采用同轴阶梯圆柱腔体构型，是为了匹配纺织机对应工位的圆形安装空间，腔体内部的阶梯环槽结构，一方面用于适配内部导流构件的安装定位，另一方面可以在流体进入腔体后形成稳定的扩容减速空间，

　　避免流体直接冲击腔壁产生紊流，影响仿真结果的准确性。侧置的倾斜管状流道采用偏心接入设计，接入位置经过流道曲率校核，能够保证流体以预设角度进入主腔体，减少入口段的局部流阻，同时避免流体在入口处产生涡流干扰主腔体内的流场分布。腔体底部的中心凹孔结构，是用于仿真过程中模拟流体出口或者传感器安装位的结构，凹孔的深度与直径参数经过匹配计算，能够保证仿真时边界条件设置与实际设备的安装接口完全一致，避免因结构简化带来的仿真误差。从安装边界来看，主腔体的外圆柱面为主要安装定位面，设计时预留了足够的安装配合公差带，侧置流道的外端面预留了管路连接的配合长度，能够适配常规的工业管路快接结构，不需要额外做结构修改就可以完成仿真模型到实际试验件的转化。

　　建模过程中所有的流道过渡位置都做了圆角处理，既符合实际机械加工的工艺要求，避免尖角结构带来的应力集中问题，也能够保证CFD仿真时网格划分的质量，减少尖角位置的网格畸变，提升仿真计算的收敛速度与结果精度。这类结构的设计没有冗余的外部装饰特征，所有结构特征都服务于流场仿真的需求与实际安装的工艺要求，腔体壁厚经过刚度校核，能够满足低压流体工况下的结构强度要求，不会在试验过程中出现变形影响流道尺寸精度。在实际的设备研发流程中，这类经过参数化建模的腔体结构，可以根据不同纺织机型的工位尺寸、不同工艺的流体参数快速调整尺寸参数，不需要重新搭建基础模型，能够大幅缩短流场仿真的前处理周期，帮助研发人员快速验证不同结构方案的流场特性，筛选出最优的腔体结构方案，减少后续物理样机的试制次数，降低研发阶段的成本投入。
