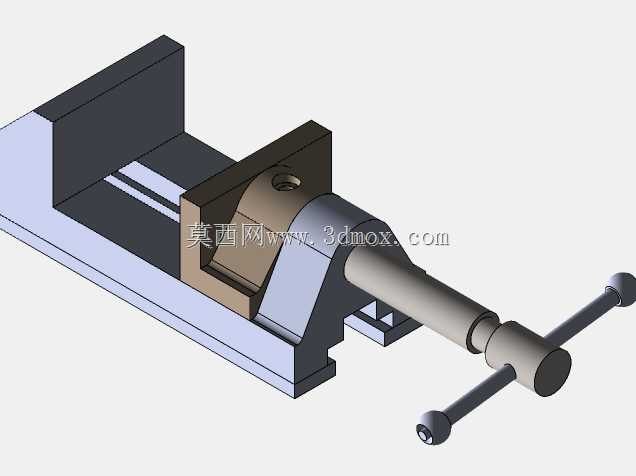

机加工用螺杆式平口夹持虎钳结构

　　这款虎钳的结构设计完全围绕机加工、钳工装配场景的实际夹持需求展开，整体采用固定钳身搭配滑动活动钳口的经典布局，没有多余的冗余结构，所有受力路径都经过简化，能在夹持工件时将夹紧力均匀传递到钳身底座，避免长期使用出现钳口偏移、夹持精度下降的问题。从安装边界来看，钳身底座为一体化铸造结构，底部预留了标准的工作台T型槽安装位，可直接适配多数普通铣床、钻床、钳工台的装夹尺寸，安装时不需要额外制作过渡转接板，钳身整体宽度控制在常规台虎钳的适配范围内，不会占用过多工作台操作空间，活动钳口的最大开合行程可覆盖常规中小型零件的夹持需求，从薄片状的钣金样件到方块形的金属毛坯都能稳定装夹。功能特性上，采用梯形螺杆传动结构实现钳口的进给与锁紧，

　　相比普通三角螺纹，梯形螺纹的牙根强度更高，夹紧时能承受更大的轴向力，不会因为加工过程中的切削振动出现螺纹滑牙、钳口松脱的问题，螺杆末端搭配的转动手柄采用杠杆力臂设计，操作人员不需要借助额外加力杆就能输出足够的夹紧力，同时手柄两端做了圆滑过渡，转动施力时不会硌伤手掌。设计思路上，固定钳口与活动钳口的夹持面都做了平行度公差约束，装配后两个钳口的贴合平行度可满足普通铣削、钻削工序的定位精度要求，钳身的导轨面采用矩形滑动导轨结构，配合间隙可通过侧边的调节螺钉进行微调，长期使用出现磨损后不需要整体更换钳身，仅需调整间隙就能恢复夹持精度，钳口板采用可拆卸设计，磨损后可单独更换，不需要报废整个钳身组件，能有效降低车间的工装维护成本。实际应用中，

　　这类虎钳除了用于机加工工序的工件装夹，也可用于钳工划线、零件修配、小型组件装配时的工件固定，夹持不同材质工件时，可在钳口处加装铜质或者铝质防护垫片，避免夹伤工件的已加工表面，整体结构没有复杂的传动组件，日常维护仅需定期在螺杆、导轨面涂抹润滑脂，就能保证长期顺畅使用，不会出现卡滞、进给不畅的问题。
