集成式带轴正齿轮传动构件设计

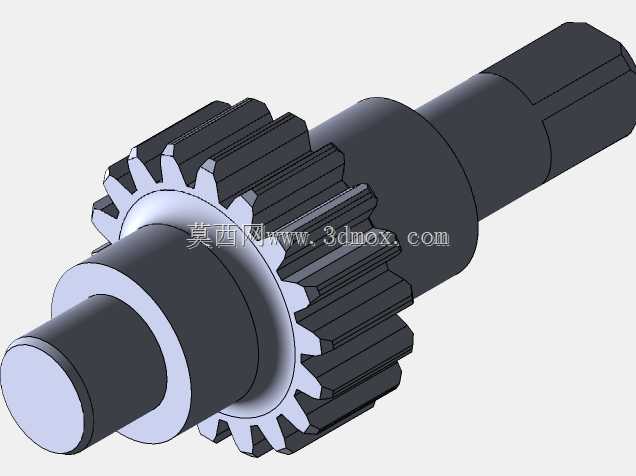

　　在小功率精密传动场景中，带轴正齿轮的应用十分普遍，这类构件常见于小型仪器仪表的传动链路、精密进给机构、传感检测设备的动力传递单元中，区别于分体式齿轮与轴的装配结构，集成式带轴正齿轮省去了键连接、过盈压装的装配环节，从根源上避免了装配间隙带来的传动回差，更适配对传动精度要求较高的工况。从结构功能来看，该构件将传动齿圈与支撑轴做一体化设计，轴段根据安装需求做了阶梯式变径处理，不同直径的轴段分别对应轴承安装位、轴向定位台阶、动力输出端，其中一端的扁方结构是为了配合外接联轴件做周向固定，避免动力传递过程中出现打滑，齿圈部分采用标准渐开线直齿齿形，啮合过程中无轴向分力，支撑结构仅需承受径向载荷，能大幅简化配套轴承座的设计难度。设计这类构件时，

　　首先要根据传动链路的速比要求确定齿数与模数，再结合传递扭矩的大小核算轴段的最小直径，避免长期受载出现轴段挠曲变形，齿宽的取值需要兼顾啮合重合度与结构紧凑性，过宽的齿宽会提升加工难度，也会增大啮合过程中的摩擦损耗，过窄则会导致轮齿接触应力过大，加剧齿面磨损。安装边界方面，轴段的各档直径公差需要匹配对应标准轴承的内孔配合要求，轴向定位台阶的高度要满足轴承内圈的定位需求，同时要预留足够的轴向窜动间隙，避免热胀冷缩导致轴系卡滞，齿顶圆直径需要匹配相邻传动件的中心距要求，保证啮合侧隙处于合理区间，既不会因为侧隙过大产生传动冲击，也不会因为侧隙过小出现卡齿、齿面胶合的问题。实际应用中，这类集成齿轮轴常搭配深沟球轴承做径向支撑，

　　安装时需要保证轴段的同轴度公差，避免齿圈出现偏载，导致局部轮齿过早失效，相比分体装配的齿轮与轴组件，一体化结构的整体刚性更好，在频繁正反转的传动场景中，能有效降低传动滞后，提升整个传动系统的响应速度，在小型精密设备的传动链路设计中，这类构件的选型与设计合理性，会直接影响整个设备的传动精度与使用寿命。
