CSWA考试配套夹持工装组件结构设计

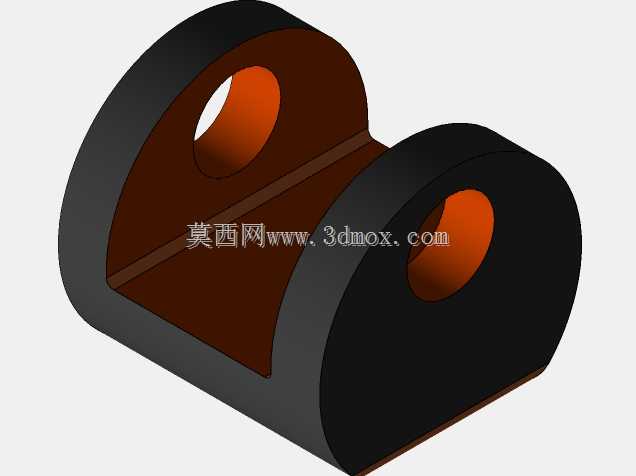

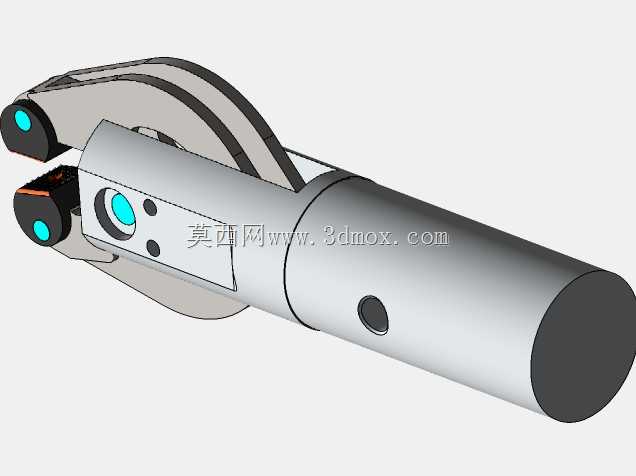

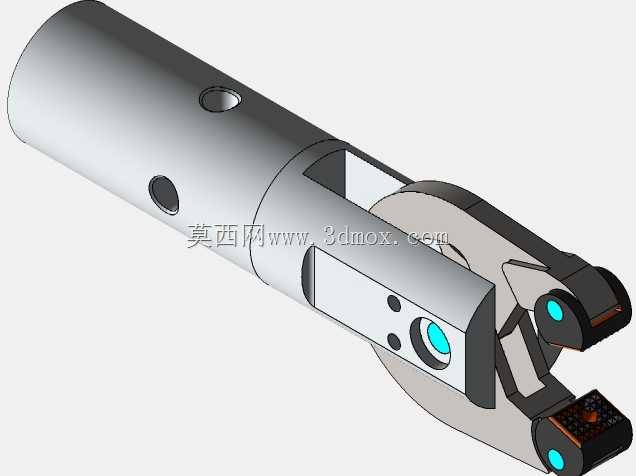

　　这套夹持组件最初的设计定位是面向机械实操能力考核的标准装夹教具，日常也可直接移植到小型自动化装配工位做轻载夹持执行端使用，在精密电子元件分拣、小型轴类零件工序间转运、实验室试样固定等场景都能适配。从结构逻辑来看，整体采用圆柱主体集成驱动与传动的布局，没有额外外置的管线或突兀的安装凸台，主体圆柱段可直接穿入设备安装孔位做径向固定，也可通过侧面的定位销孔配合紧定螺钉完成轴向锁止，安装边界预留的公差带适配常规工装安装板的开孔精度，不需要额外做定制转接件就能完成装配。夹持端采用双指对夹的结构形式，指端预留了可更换的防滑嵌块安装位，针对不同材质的被夹持工件，可更换橡胶、聚氨酯或者硬质合金材质的接触头，

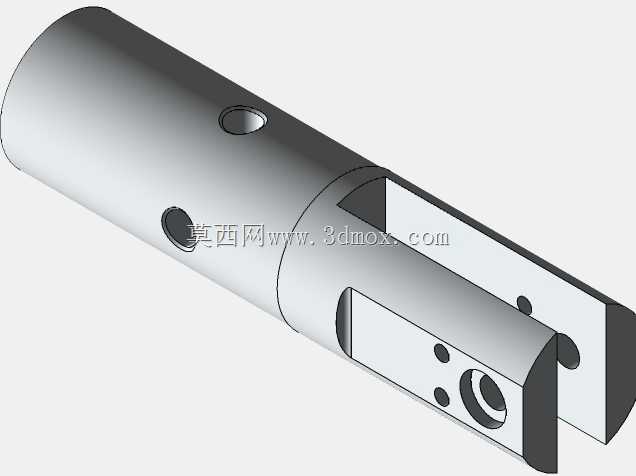

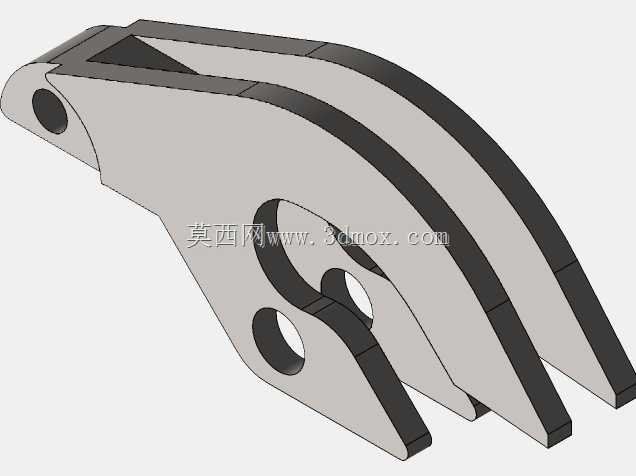

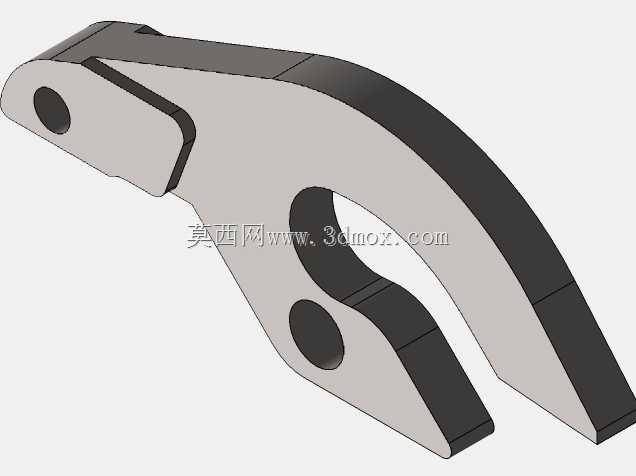

　　避免夹伤工件表面同时保证夹持摩擦力不会出现滑脱。驱动部分内置在圆柱主体内腔，传动链路采用连杆增力结构，当驱动端输入较小的轴向推力时，通过连杆的角度变化可在夹持指端输出数倍的夹紧力，针对直径在10mm以内的小型零件，夹持力可覆盖从0.5N到20N的调节范围，不会因为夹持力过大造成薄壁零件变形。设计过程中特意做了运动干涉校验，夹持指开合的全行程范围内，所有运动部件和主体外壳的间隙都控制在0.3mm以上，既不会出现运动卡滞，也不会因为间隙过大残留加工碎屑影响传动顺畅。主体外壳的加工工艺适配常规车铣复合加工，所有外圆面的同轴度公差控制在0.02mm以内，端面和轴线的垂直度公差不超过0.01mm，保证安装后整体的回转精度，

　　部分需要做相对运动的配合面都预留了润滑脂存储槽，日常维护只需要定期在注油孔补充润滑脂即可，不需要做整体拆解。夹持指的开合行程做了机械限位，最大张开角度下两指端的间距为25mm，最小闭合状态可夹持直径2mm的圆柱零件，覆盖了绝大多数小型精密零件的装夹尺寸范围。整套组件的所有零件都采用模块化拆分设计，易损件比如传动销轴、夹持指接触块都可以单独更换，不需要整体报废，降低了长期使用的维护成本，在考核场景下，这套组件的装配逻辑也能直观考察从业者对连杆传动、公差配合、装配工艺的掌握程度，每个零件的配合公差都设置了符合实际生产的精度要求，没有出现脱离加工实际的理想化设计。
