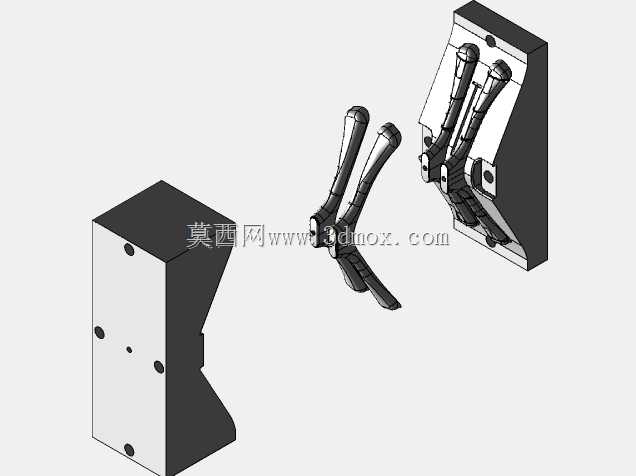

悬挂式CCV衣架注塑成型模具结构

　　这套模具针对民用塑料衣架的批量注塑生产设计，适配日常晾晒场景下的PP、ABS类衣架制品成型需求，在日用塑料制品生产车间的卧式注塑机上完成配套安装，单模可实现多腔同步成型，匹配中小规格注塑机的锁模力参数范围，无需额外改装设备即可快速上线投产。从结构布局来看，模具采用侧进胶的浇注系统设计，流道排布平衡各型腔的进料压力，避免不同模腔成型的衣架出现充模不均、飞边或缺料的问题，冷却水路沿模仁型腔轮廓均匀排布，可在成型周期内快速带走熔体热量，缩短制品冷却等待时间，提升整体生产节拍。模具的成型零件部分，针对衣架的弧形挂臂、挂钩衔接位做了精准的曲面拟合，分型面沿制品外轮廓的最大投影面设置，合模时贴合紧密无错位，

　　开模时通过斜导柱带动侧抽芯机构完成挂钩部位倒扣结构的脱模动作，避免顶出时制品出现拉伤变形。模架部分采用标准龙记模架规格，导柱导套配合间隙控制在合理公差范围内，保证多次开合模后的定位精度，顶出系统采用顶针与推板结合的方式，对应衣架的受力支撑位布置顶出点，顶出过程受力均匀，不会在制品表面留下明显顶痕。安装边界上，模具的总装尺寸适配200吨级以内卧式注塑机的哥林柱间距，定位圈、浇口套尺寸匹配注塑机的射嘴规格，吊装孔位设置符合车间常规吊装作业的操作习惯，上下模的合模导向结构做了耐磨处理，长期生产下的磨损量可控，可降低模具维护频次。在实际生产应用中，这套模具可适配不同色彩的衣架原料切换，流道凝料可通过回收破碎后按比例掺入新料重复使用，

　　降低生产原料损耗，成型后的衣架尺寸一致性好，挂臂的承重强度满足日常晾晒衣物的使用要求，挂钩部位的弧度适配常规晾衣杆的直径范围，使用时挂取顺畅无卡滞。设计过程中针对衣架容易出现的翘曲变形问题，在模仁上做了反向预变形补偿，抵消冷却过程中的收缩应力，保证制品出模后平整度符合装配及使用要求，各模板之间的连接螺丝规格统一，拆装维护时无需准备多规格工具，减少停机维护的时间成本。
