仪表壳体注塑成型模具结构设计

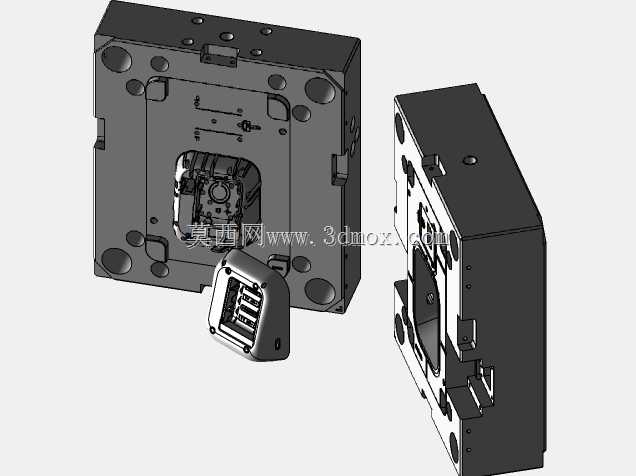

　　这套模具针对车载仪表外壳类塑胶件的量产需求开发，核心服务于汽车电子、工业测控仪表领域的塑胶壳体注塑工序，适配卧式注塑机的安装接口，可直接完成仪表外壳的一次注射成型，避免后续二次加工带来的形位公差偏差。从结构布局来看，模具采用两板模标准模架，分型面贴合产品最大轮廓线设置，开模时动定模分离后，产品会随动模侧带出，依靠顶出机构完成自动脱料，适配自动化注塑生产线的取件节奏，减少人工取件的时间损耗。型腔与型芯部分采用整体镶拼结构，针对仪表壳体表面的卡扣、安装柱、精细纹理特征，在镶件上直接加工成型，避免拆分镶件带来的拼接飞边问题，同时也方便后续磨损后的快速更换，降低模具维护成本。冷却回路采用随形排布设计，沿着型腔、型芯的轮廓均匀布置水道，

　　保证注塑过程中模温均匀分布，减少产品因冷却不均产生的翘曲、缩痕缺陷，将成型周期控制在合理区间，提升单批次生产效率。设计过程中优先考虑了产品的安装边界，模架的安装孔位、定位圈尺寸、浇口套规格均匹配行业通用注塑机参数，无需额外改装即可上机生产；进胶方式采用侧浇口进料，浇口位置设置在产品非外观面，成型后去除浇口不会影响产品外观质量。针对仪表壳体内部的多个安装柱结构，型芯侧对应设置了排气镶件，避免注塑填充过程中困气导致的缺胶、烧焦问题，保证产品内部结构的成型完整性。顶出系统采用顶针+顶块组合的方式，对应产品的受力均匀位置布置顶出元件，避免顶出过程中产品出现顶白、变形问题，保证成型后产品的平面度满足后续装配要求。导柱导套采用标准模架配件，

　　配合精度满足长期开合模的定位需求，减少生产过程中的飞边产生概率。整套结构在设计时充分考量了量产过程中的磨损、维护、效率等实际工程问题，所有零部件均优先选用标准件，降低加工与采购成本，适合中小批量仪表壳体件的注塑生产使用。
