分层式扬声器Woofer线腔体结构设计

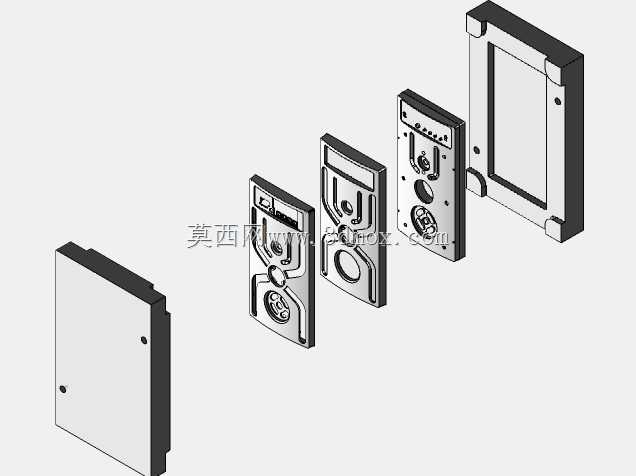

　　这套分层式扬声器Woofer线腔体结构，主要面向家庭影音系统的低音发声单元配套场景，在桌面HiFi组合、嵌入式家庭影院前置声道、小型壁挂音响系统中都能适配，核心作用是为低音发声单元提供密闭且具备声学导流特性的安装载体，抵消单元工作时的反向声干涉，提升低频下潜的平顺度。从结构拆分状态能看到，整套组件采用多层板件堆叠的装配逻辑，最外侧的封板承担外观遮蔽与基础密封作用，板件上预留的两个定位孔用于和安装基面的螺丝锁附，安装时需要注意孔位与基面预埋螺柱的同轴度偏差控制在0.2mm以内，避免装配后出现壳体应力变形，破坏腔体的密闭性能。中间三层的结构板件分别承担不同功能，靠近外侧封板的第一层板预留了单元接线的走线槽位，槽位边缘做了圆角过渡，

　　避免穿线时划伤线材绝缘层；第二层板设置了声学导流的凹凸结构，对应低音单元的背部声波反射路径做了曲面过渡，减少腔体内的驻波产生；第三层板是单元安装基准板，上面加工了单元固定的螺孔、定位柱以及出声孔位，所有孔位的位置度公差控制在0.15mm，保证发声单元安装后不会出现偏心，避免工作时产生异常振动。最内侧的框架板是整个腔体的支撑骨架，四个角做了加厚的防撞凸台，既可以在装配时作为堆叠定位的基准，也能在设备运输过程中承受边角的冲击载荷，避免内部板件错位。设计过程中优先考虑了装配的工艺性，所有板件的拼接位置都设计了止口结构，拼接时不需要额外的治具定位就能快速对齐，涂胶密封时胶层可以均匀填充在止口缝隙内，不会出现溢胶影响外观的问题。

　　整套结构的外形尺寸适配常规5.25英寸低音单元的安装边界，整体厚度控制在65mm，既可以嵌入厚度80mm以上的墙体安装，也可以直接放置在桌面使用，安装基面的预留空间只需要比外形轮廓各大5mm，就能留出足够的接线与散热间隙。板件之间的连接除了胶接之外，还在侧边预留了隐形的卡扣位，日常维护时可以通过专用工具撬开分层板，更换内部的发声单元或者接线，不需要整体破坏壳体结构，降低后期的维护成本。
