达坎盖类传感器配套圆形成型模具结构

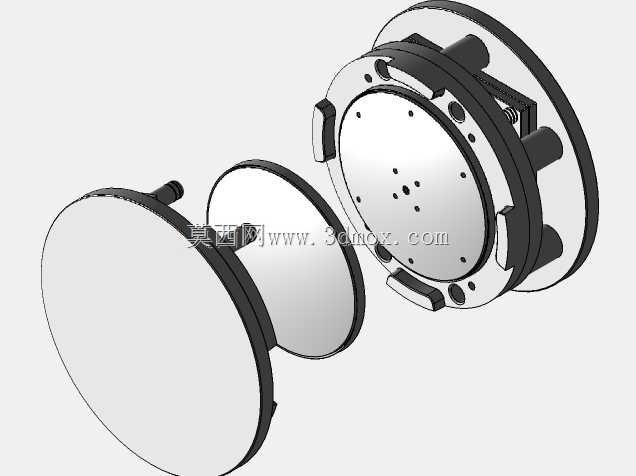

　　这套圆形成型模具主要面向传感器端盖类薄壁零件的批量成型加工场景，在传感器生产链路中，端盖作为核心防护结构件，需要兼顾装配定位精度、壳体密封贴合度与批量生产的尺寸一致性，这套模具的结构设计完全围绕这类圆形薄壁盖件的成型需求展开。从结构布局来看，模具采用多层叠合式型腔设计，分型面沿盖体最大轮廓的法兰边设置，避免成型后在盖体外观面留下合模痕迹，保证盖体外表面的平整度，满足后续传感器装配时的密封面贴合要求。模具的定位结构采用周向均匀分布的锁模块与定位销组合，合模时可通过周向三个以上的定位点抵消成型过程中料流产生的侧向推力，避免型腔错位导致的盖体壁厚不均问题，针对圆形盖件中心区域的多孔结构，模具在动模侧设置了对应精度的成型镶件，

　　镶件采用快换式结构，当不同批次传感器端盖的孔位参数微调时，无需更换整套模架，仅需更换对应镶件即可快速切换生产状态，大幅降低多规格小批量生产的模具投入成本。从安装边界来看，整套模具的外形为标准圆形法兰结构，安装孔位沿模架周向均匀分布，可适配常规立式注塑机的安装工作台尺寸，模架总厚度控制在常规注塑机的开模行程范围内，无需对设备进行额外改造即可直接上机使用。浇注系统采用侧浇口进料结构，浇口位置设置在盖体法兰边的非外观区域，成型后浇口残留痕迹不影响端盖的装配与外观，同时侧浇口的料流填充路径沿盖体周向均匀扩散，可有效避免薄壁件填充过程中出现的缺胶、熔接痕问题，冷却水路沿型腔周向环形布置，保证成型过程中型腔各区域温度均匀，

　　减少盖件冷却过程中的翘曲变形，保证成型后盖体的平面度满足传感器装配的密封要求。模具的顶出结构采用顶板顶出方式，顶出力均匀分布在盖体的法兰边区域，避免顶出过程中薄壁盖体出现顶白、变形问题，整套结构的设计完全贴合传感器端盖类零件的生产工艺要求，从成型精度、生产效率、换模成本多个维度匹配实际生产场景的需求。
