嵌入式传感器安装门模钣金结构设计

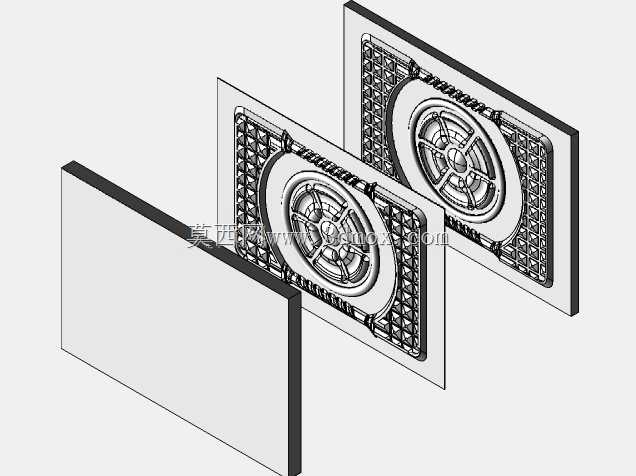

　　这款门模结构主要面向工业传感设备的嵌入式安装场景，常见于自动化产线的工位防护门、设备舱检修门、环境监测点位的封装面板等位置，核心作用是为内嵌的传感检测元件提供稳定的安装载体，同时兼顾防护性能与装配兼容性。从结构设计逻辑来看，整体采用薄钣金折弯加背部网格加强的构型，面板主体为矩形平板结构，背部的网格状加强筋沿面板纵横方向均匀排布，在不额外增加板材厚度的前提下大幅提升整体抗形变能力，避免长期使用过程中受外力挤压、温度形变导致面板翘曲，影响内部传感器的检测精度。中间预留的圆形安装位是核心装配区域，环形安装边做了阶梯式沉台设计，能够适配对应直径的传感模块嵌入安装，沉台边缘预留的卡扣位可以实现传感模块的免螺丝快装，减少现场装配的工序耗时，

　　同时保证安装后传感端面与面板外表面齐平，避免突出结构积灰、受外力磕碰损坏。两侧的安装边做了翻边处理，翻边高度匹配常规设备门框的安装槽深度，安装时可以直接嵌入门框的导向槽内，配合侧边的固定孔位完成锁紧，不需要额外设计转接支架，能够适配1.2mm到2mm厚度范围的门框板材安装需求。设计过程中重点考虑了安装边界的兼容性，面板外轮廓尺寸控制在常规工业设备舱门的通用开孔范围内，背部加强筋的凸起高度严格控制在内部元件的安全距离以内，不会和舱内的走线、其他元器件产生干涉，网格筋的镂空结构也能为背部的传感模块预留足够的散热空间，避免密闭空间内热量堆积影响传感元件的工作稳定性。面板表面做了平整化处理，没有多余的凸起结构，既方便后续做表面喷塑、

　　阳极氧化等防腐处理，也能在洁净车间、户外机柜等不同使用场景下减少污渍附着，降低日常维护的清洁难度。圆形安装位周围的环形加强筋做了加厚处理，能够承受传感模块安装时的按压外力，避免安装过程中面板局部凹陷，同时环形结构的同心度公差控制在0.1mm以内，保证传感模块安装后检测方向不会出现偏移，确保检测信号的发射与接收路径准确。
