摆式往复蒸汽机教学演示结构

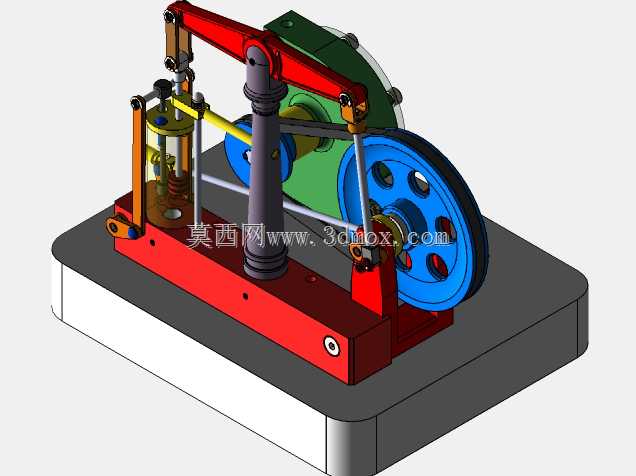

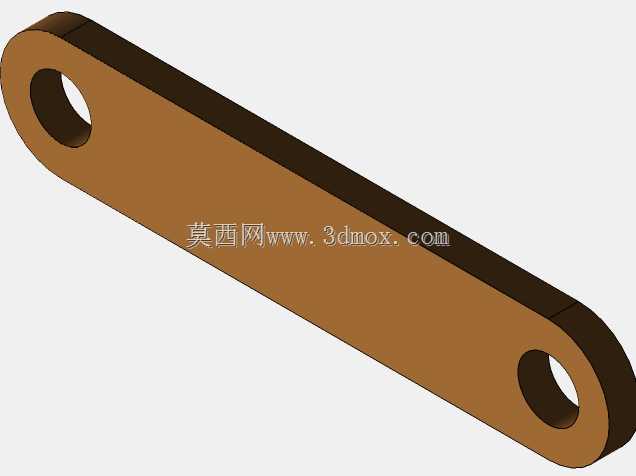

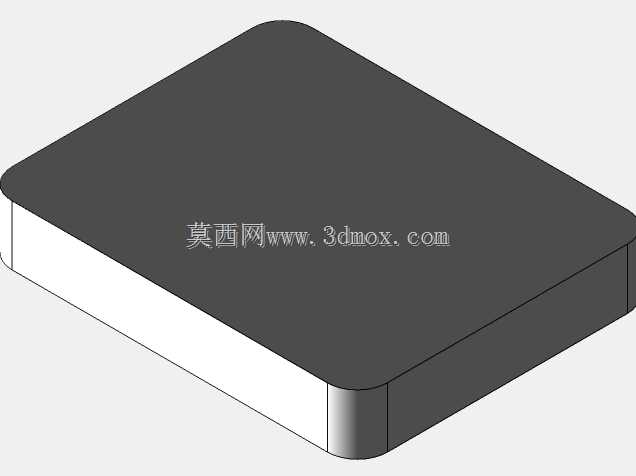

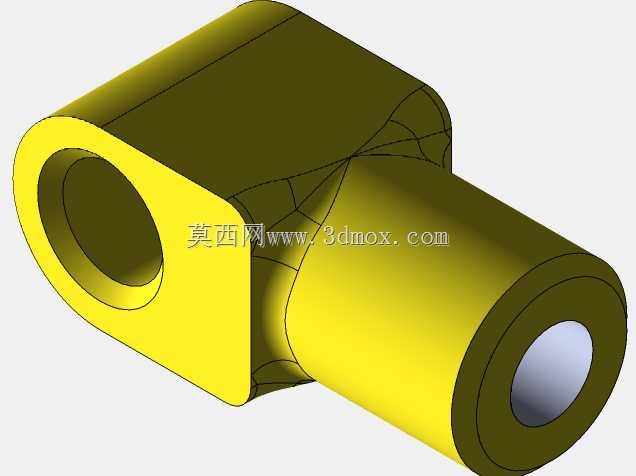

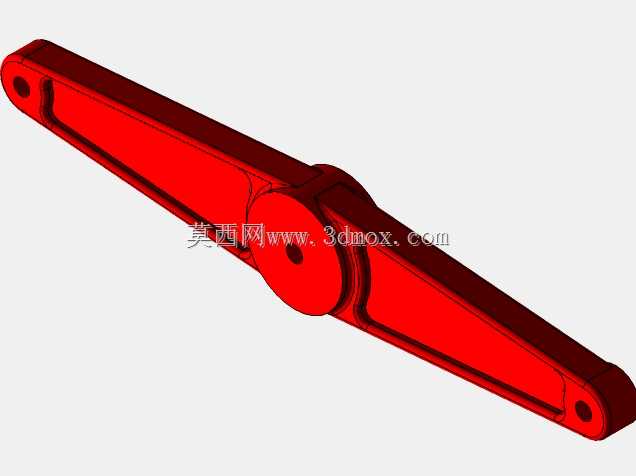

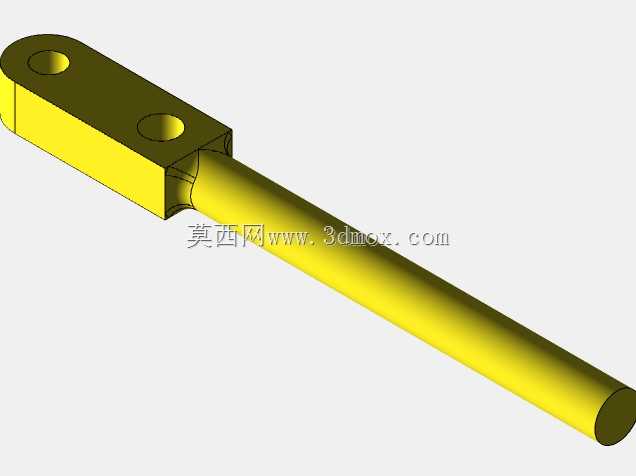

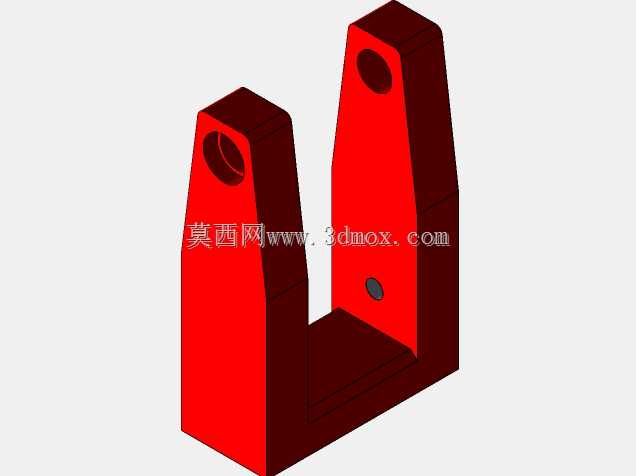

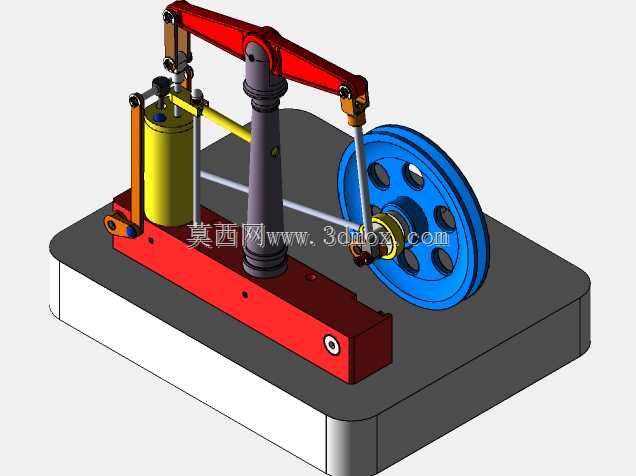

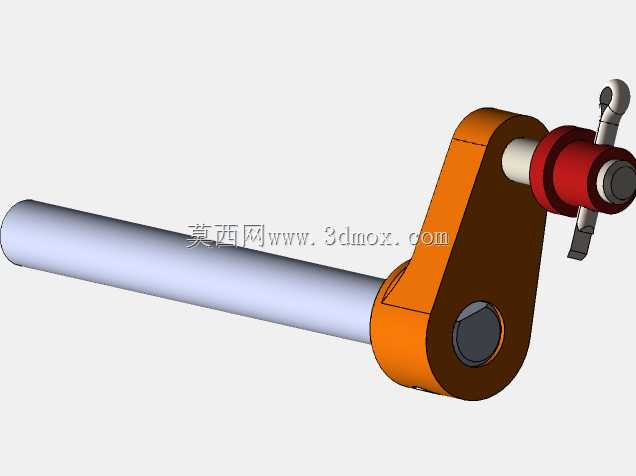

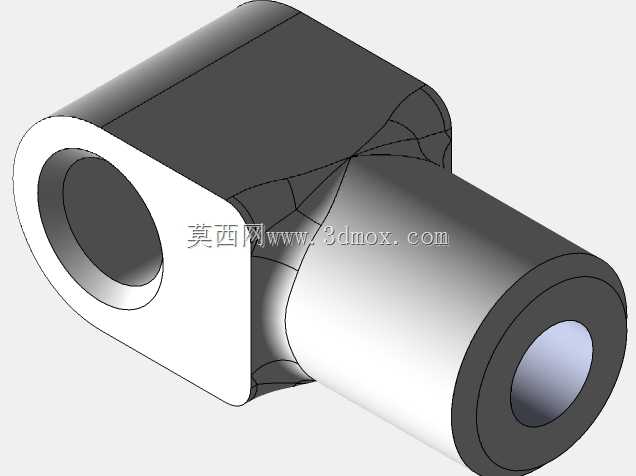

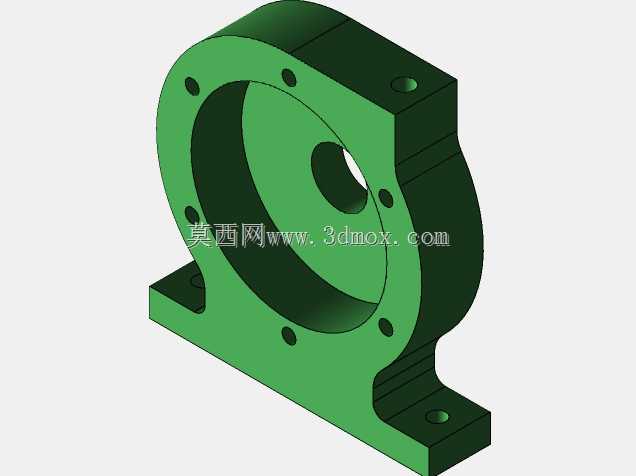

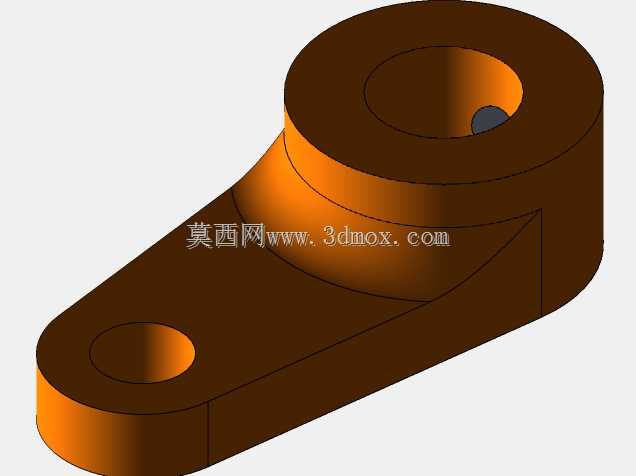

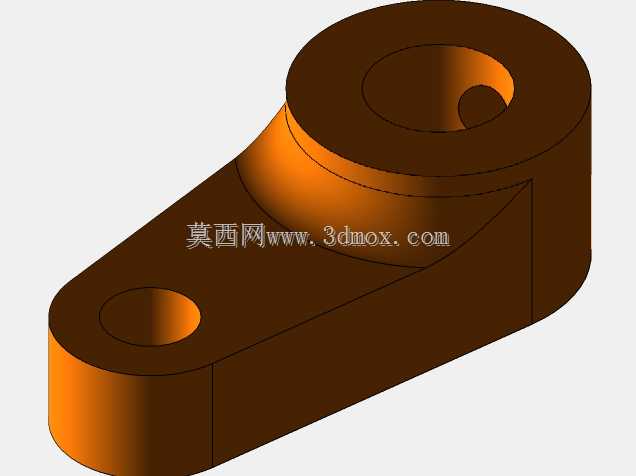

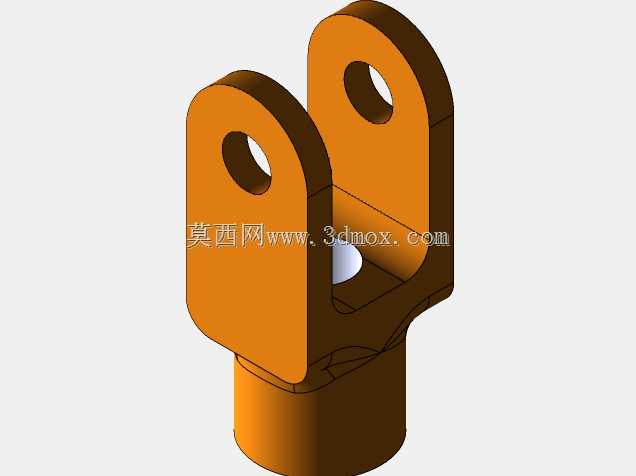

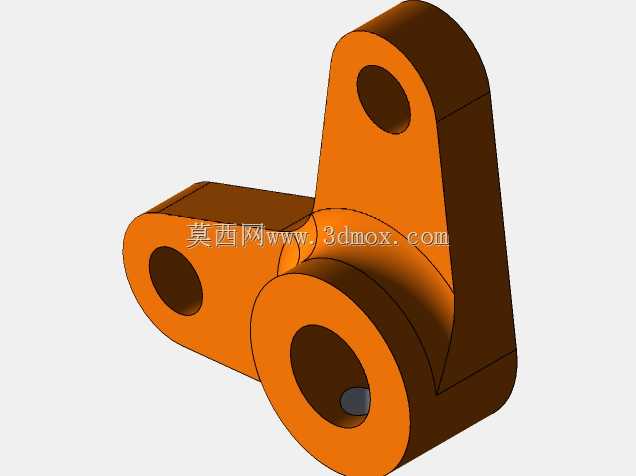

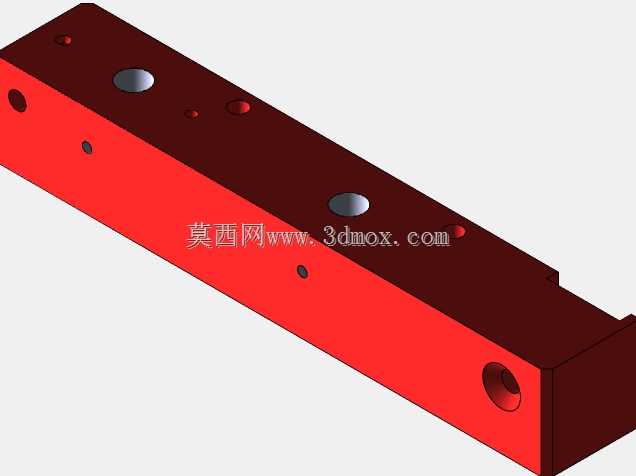

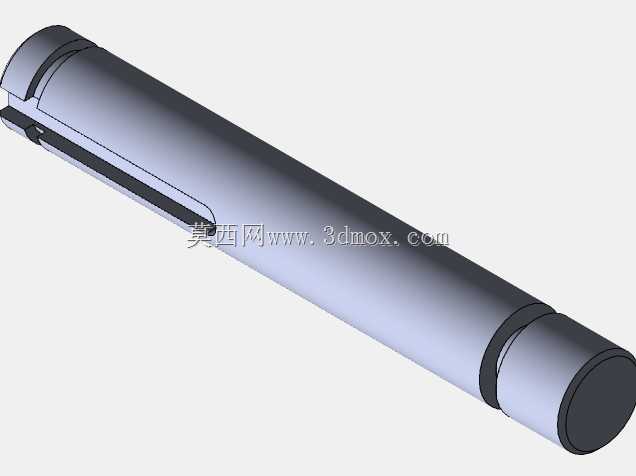

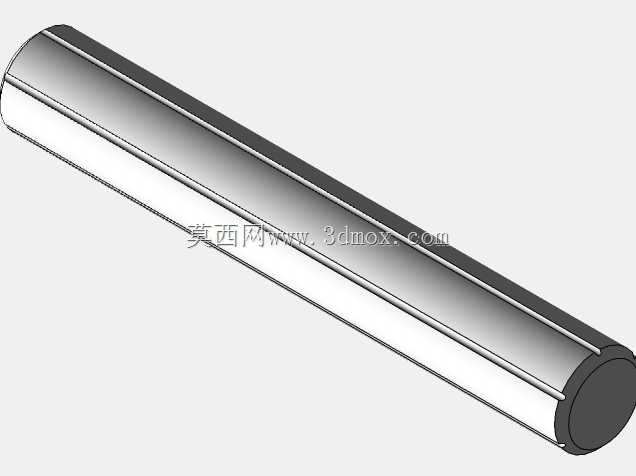

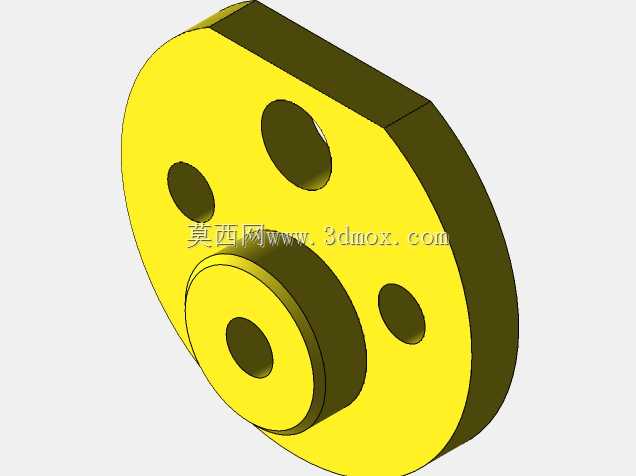

　　这套摆式往复蒸汽机结构，核心面向热能动力教学演示、古典动力装置复刻场景使用，可直观展示外燃式热机的能量转换全流程，帮助学习者理解蒸汽压力向旋转机械能的转化逻辑，也可作为古典动力装置科普展项的核心结构件使用。整套结构采用台式集成布局，所有动力转换部件均集成在厚重的铸铁质感安装基座上，基座边缘做圆角过渡处理，底部预留平整安装面，可直接固定在展示台架或实验台面上，安装边界规整，无需额外设计复杂的配套固定支架，适配常规教学实验台的安装尺寸要求。结构设计上，采用立式汽缸搭配摆式配气结构，汽缸通过立柱固定在基座一侧，上方的横梁摇臂通过铰接支座与中央立柱连接，摇臂一端连接汽缸活塞杆，另一端通过连杆与飞轮侧的曲柄铰接，

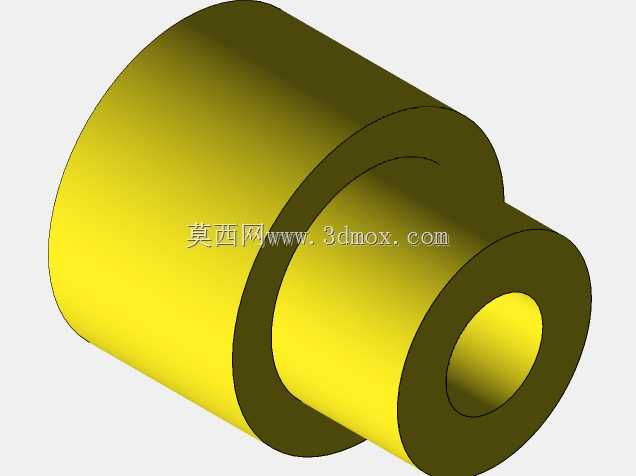

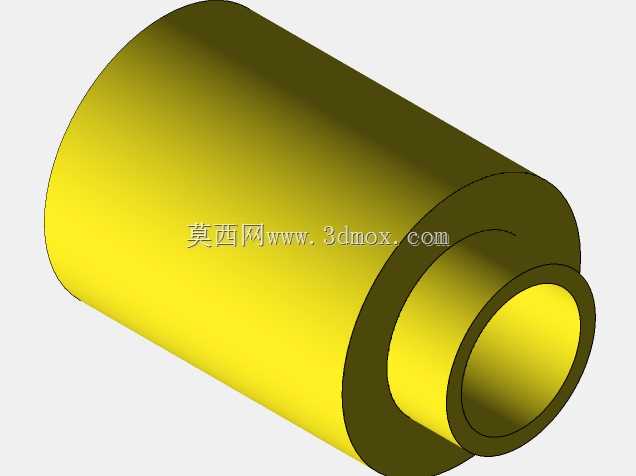

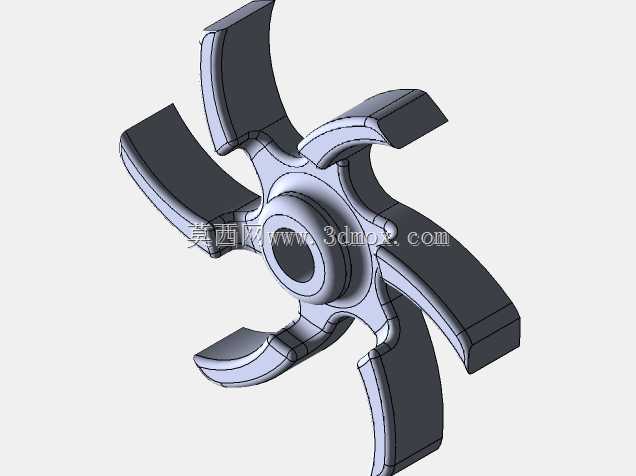

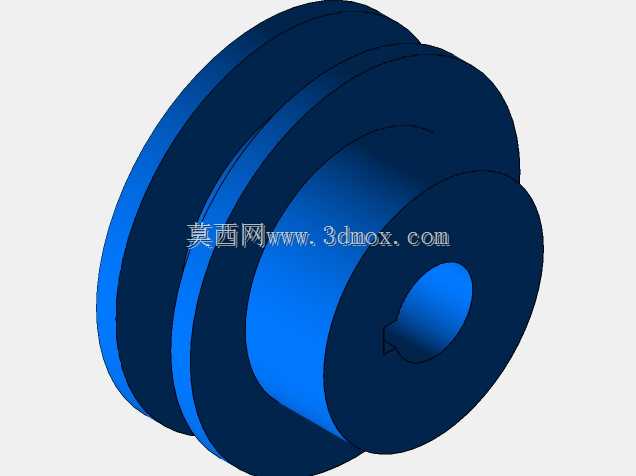

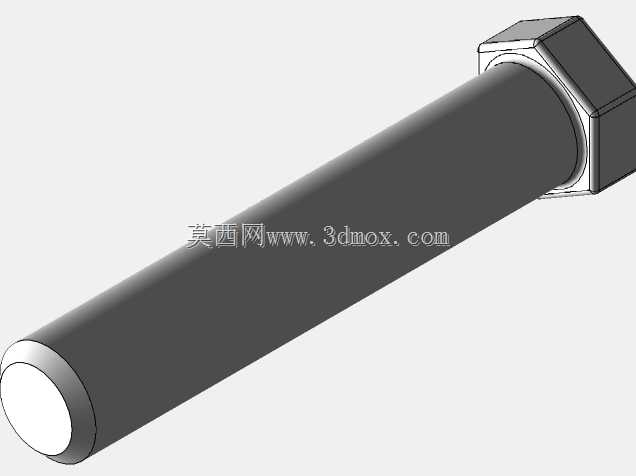

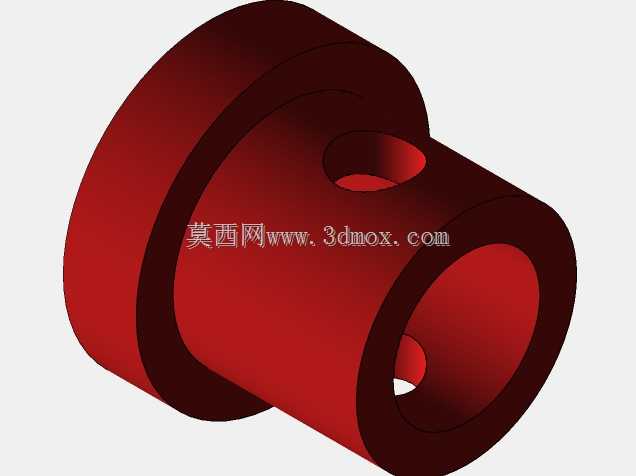

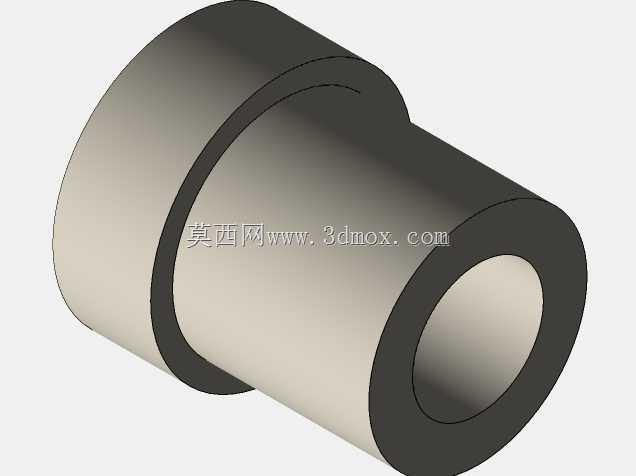

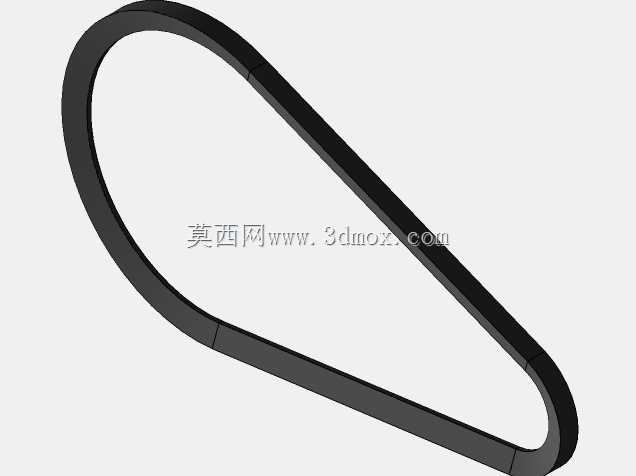

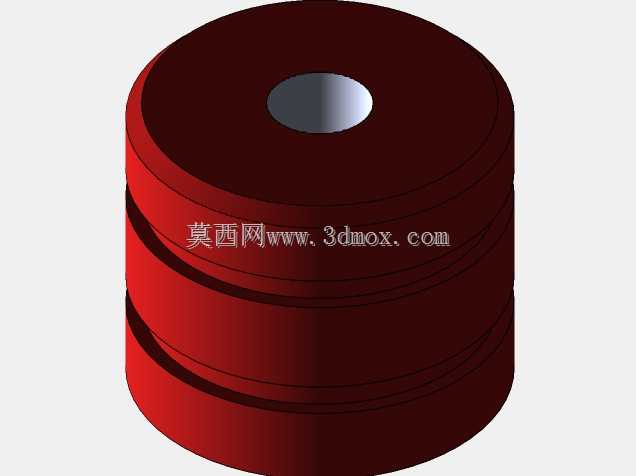

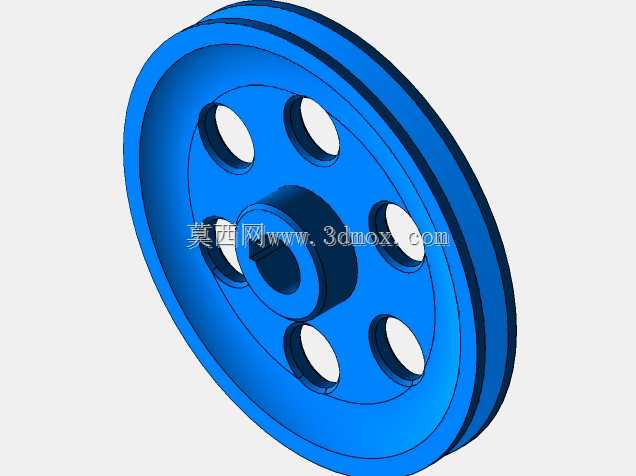

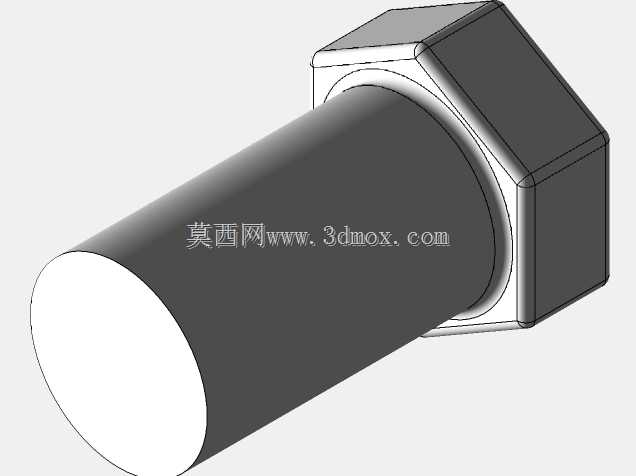

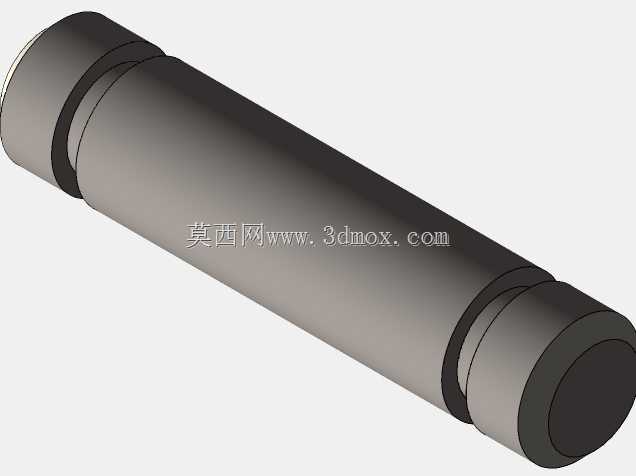

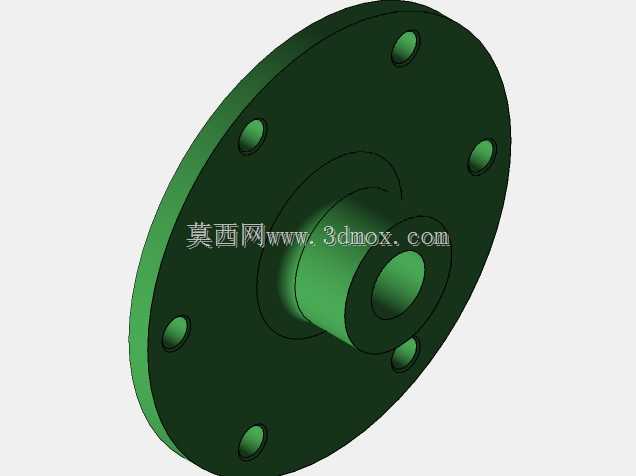

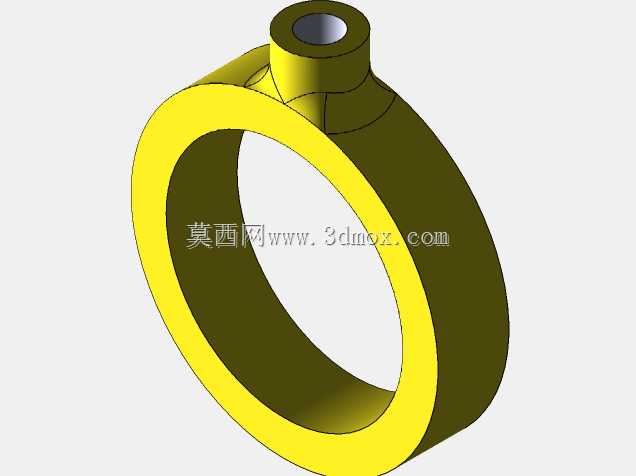

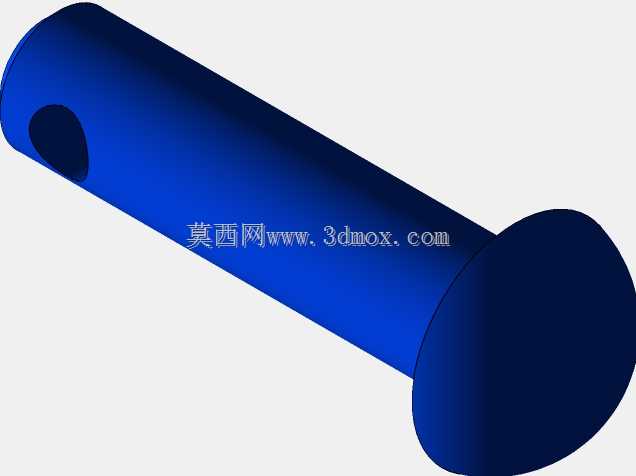

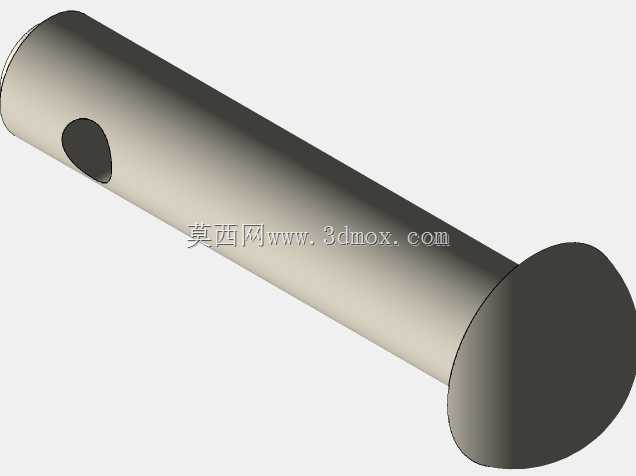

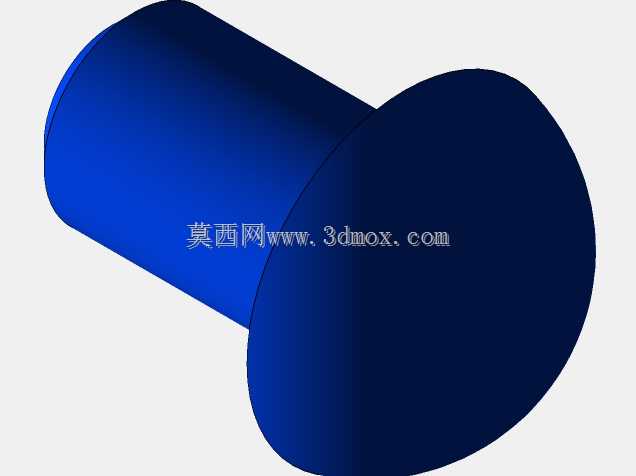

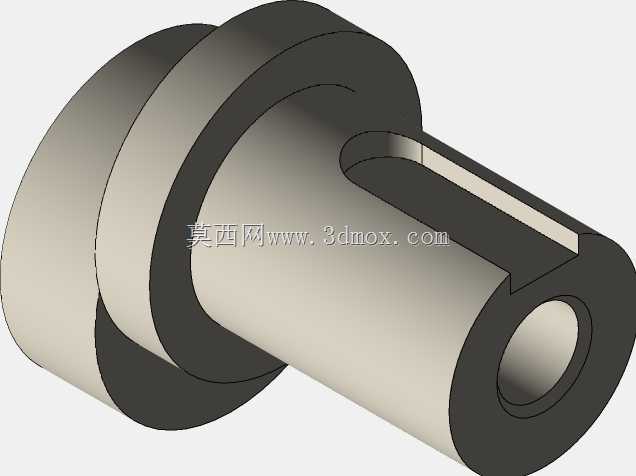

　　蒸汽进入汽缸后推动活塞做上下往复运动，通过摇臂的杠杆传动带动连杆推拉曲柄，最终驱动带轮结构的飞轮持续旋转，整套传动链路无冗余部件，运动干涉校验完整，所有铰接位置均预留轴套安装位，可有效降低转动过程中的摩擦损耗。飞轮采用辐条式镂空结构，既保证了转动惯量维持运转平稳性，又尽可能降低了整体重量，飞轮侧面预留带轮槽，可外接皮带输出旋转动力，驱动小型附属机构运转。配气机构采用随动摆杆设计，与摇臂运动同步联动，可精准控制汽缸进排气的时序，无需额外设置独立的配气凸轮轴，简化了整体结构的同时保证了配气动作的准确性。汽缸外侧设置透明观察段，可直观看到活塞的往复运动过程，适配教学演示的可视化需求，所有部件的连接位置均采用标准紧固件固定，拆解组装便捷，

　　便于学习者观察内部结构组成。从安装尺寸来看，整套结构横向尺寸以飞轮外沿为最大边界，纵向不超出基座前后边缘，高度方向以摇臂最高铰接点为上限，整体占用空间紧凑，适合桌面级展示或实验使用。结构中所有传动部件的运动行程均经过校核，活塞行程与曲柄半径的配比符合经典蒸汽机的设计参数，运转过程中无死点卡顿问题，飞轮的转动惯量匹配合理，可在活塞往复的间隙维持曲轴转动平稳，避免出现运转顿挫的情况。
