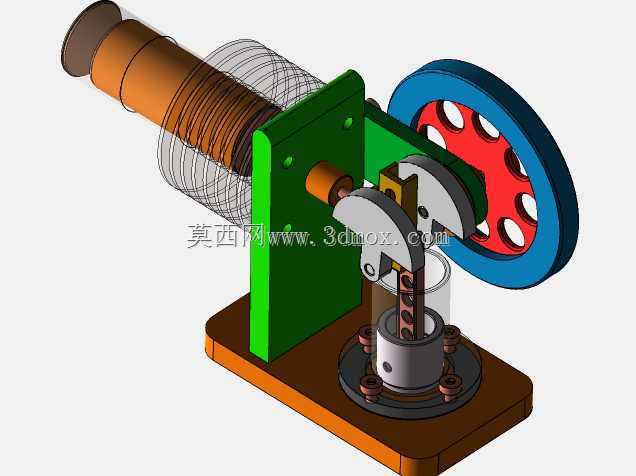

外燃式斯特林热力循环动力装置结构

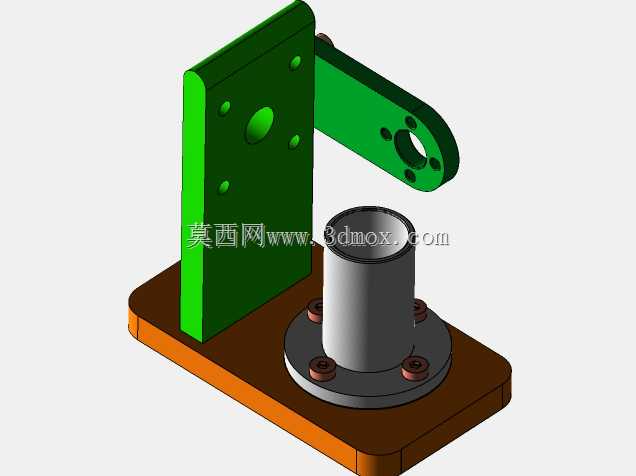

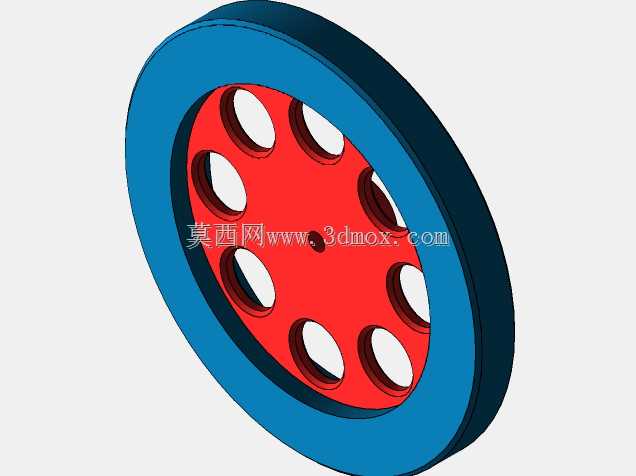

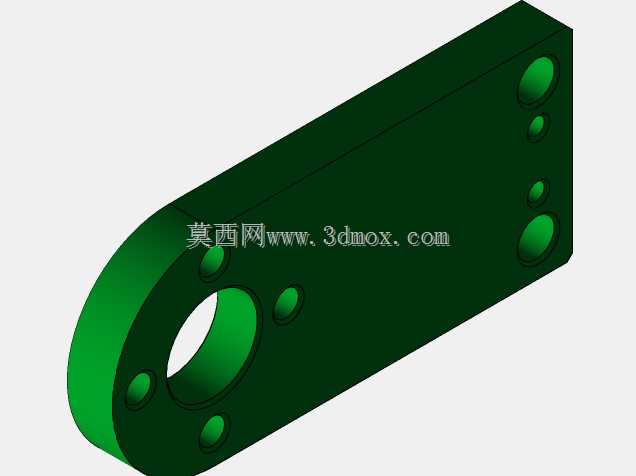

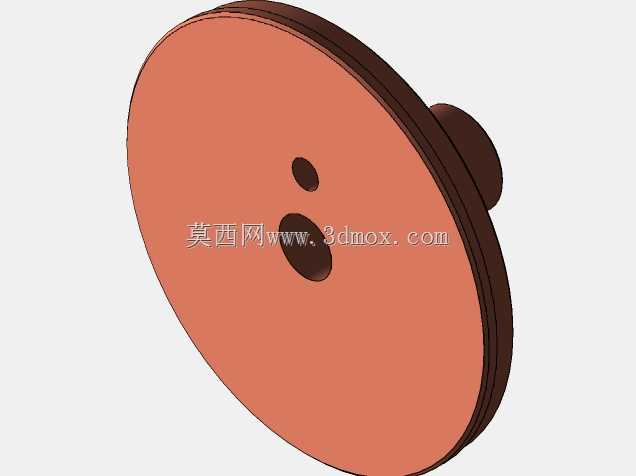

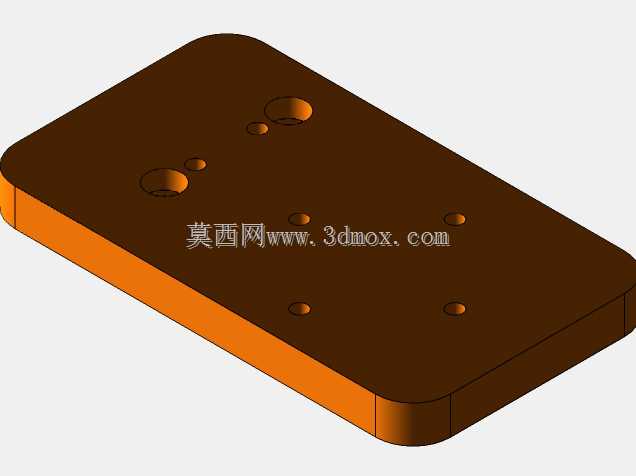

　　这款外燃式热力循环动力装置，核心依托封闭工质的温差胀缩实现机械能输出，区别于传统内燃机的缸内燃烧做功逻辑，工质在封闭腔室内持续循环，无需频繁进排气，运行过程振动与噪声水平更低，可适配太阳能集热、工业余热回收、小型分布式热电联供等多类场景，在低品位热能利用领域有独特应用价值。从结构设计逻辑来看，整套装置采用卧式布局，底部为一体化安装基座，预留了对应缸体、支架、飞轮组件的安装定位孔位，基座整体采用矩形平板结构，安装时可直接通过螺栓固定在实验台架或配套设备机架上，安装边界清晰，无需额外设计复杂转接结构。动力输出端配置大直径轮辐式飞轮，轮缘做加厚处理，依靠自身转动惯量平抑曲柄连杆机构往复运动的转速波动，保证动力输出的连续性，

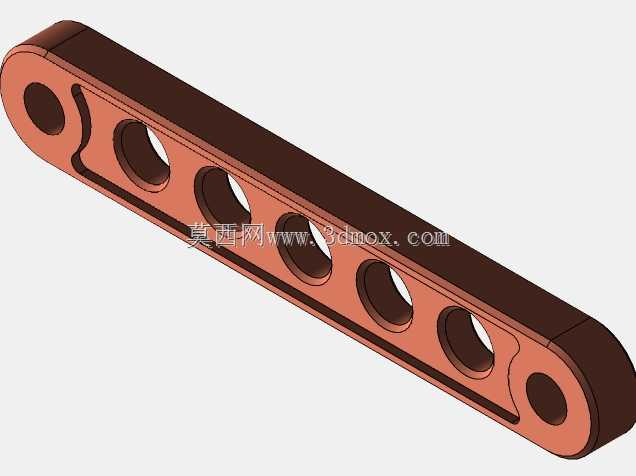

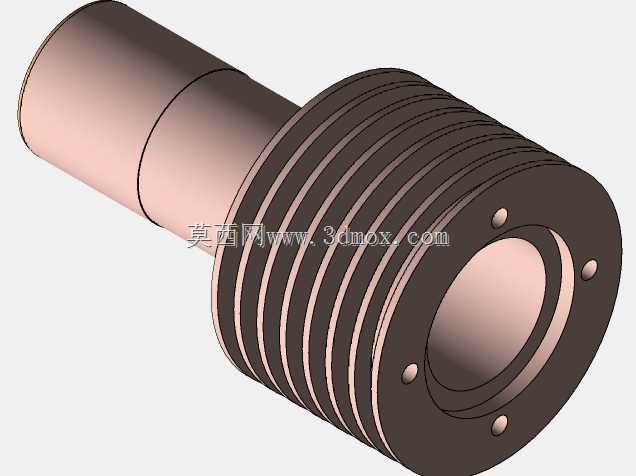

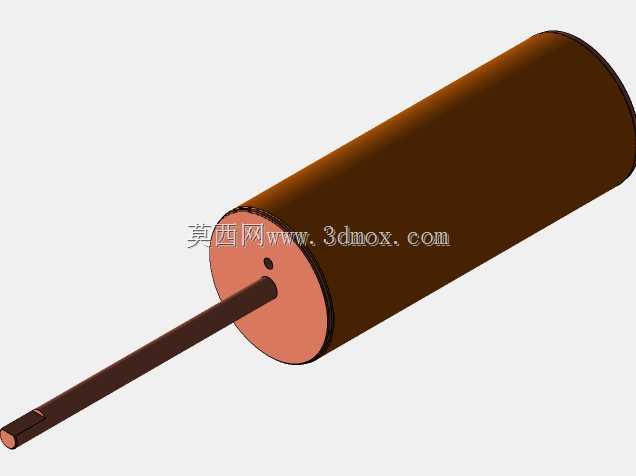

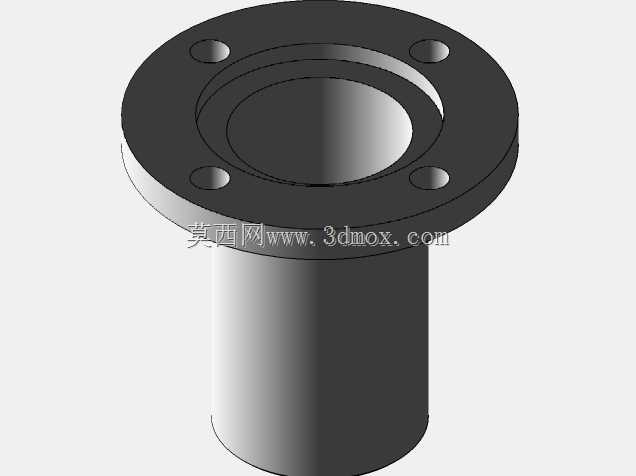

　　飞轮与曲轴采用键连接定位，拆装维护便捷。动力转换核心的曲柄连杆组件，将置换活塞、动力活塞的往复直线运动转换为曲轴的旋转运动，连杆与活塞、曲轴的连接部位均设置了铰接转动副，设计时预留了合理的配合间隙，避免热态工况下部件膨胀卡滞。冷热端换热结构采用外置翅片式设计，加热端为圆柱形换热腔，可直接对接外部热源，冷却端配套环形散热翅片，强化与环境空气的对流换热效率，保证冷热端维持稳定工作温差，这也是装置持续稳定输出动力的核心前提。整套模型的结构还原度覆盖了从基座固定、动力转换到换热做功的全流程部件，各运动副的配合关系、部件间的定位尺寸均按照实际可运行的样机比例搭建，可直接用于热力原理教学演示、小型动力装置的结构参考，

　　也可作为余热回收利用类项目的原理验证基础模型，帮助设计人员快速理解外燃循环的动力传递路径与结构布局逻辑，在做小型分布式能源装置的方案迭代时，可直接参考其安装定位方式、运动部件的避让边界，减少前期方案验证的建模工作量。
