六缸径向星形活塞发动机结构设计

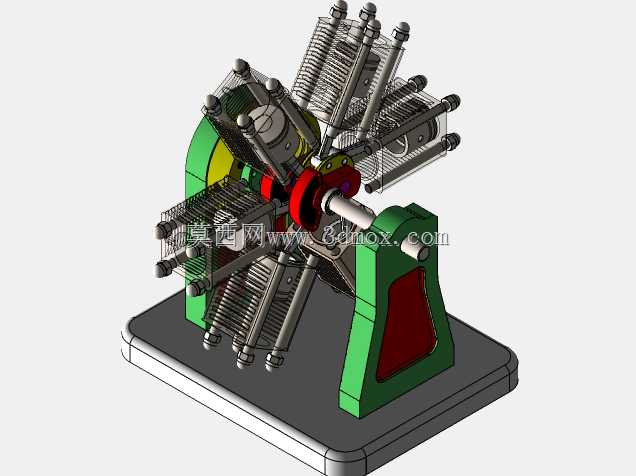

　　该径向星形活塞发动机采用六缸周向辐射布局，气缸围绕中央曲轴呈等角度环形排布，这种结构最早广泛应用于早期航空动力领域，凭借紧凑的轴向尺寸、优异的风冷散热条件，在低空低速飞行器、小型通航设备、复古动力改装场景中仍有独特应用价值，部分小型特种作业装备、实验性动力平台也会采用这类结构验证动力输出特性。从结构设计逻辑来看，六个气缸共用同一根中央曲轴，每个气缸的连杆通过关节结构与曲轴曲柄销连接，相比直列或V型发动机，径向布局大幅缩短了曲轴的总长度，曲轴的支撑跨度更小，运转时的挠曲变形量更低，能承受更高的瞬时爆发压力，同时省去了复杂的分列式缸体冷却管路，直接利用气缸外露的散热鳍片配合运转时的气流即可完成散热，结构冗余度更低，

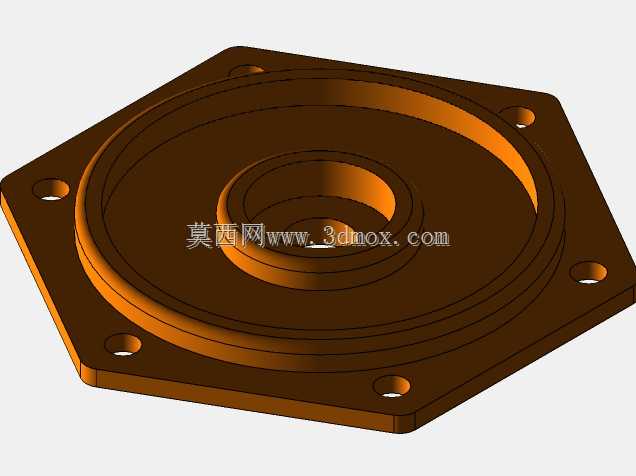

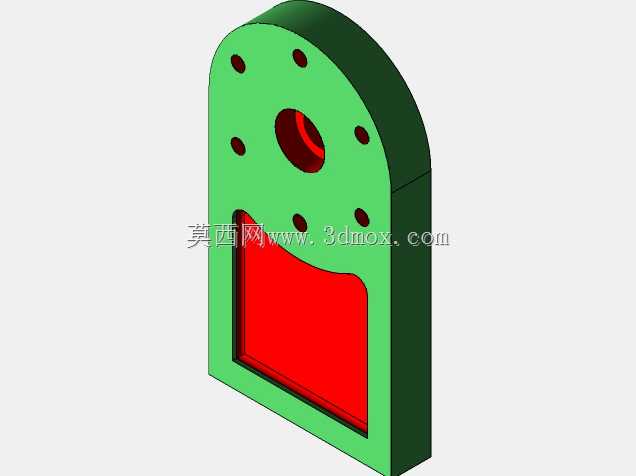

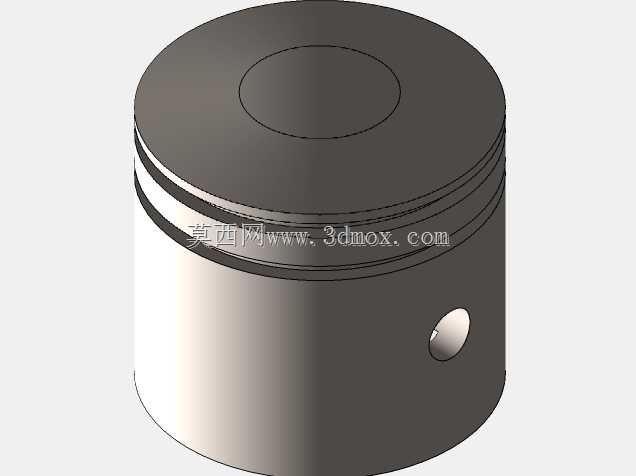

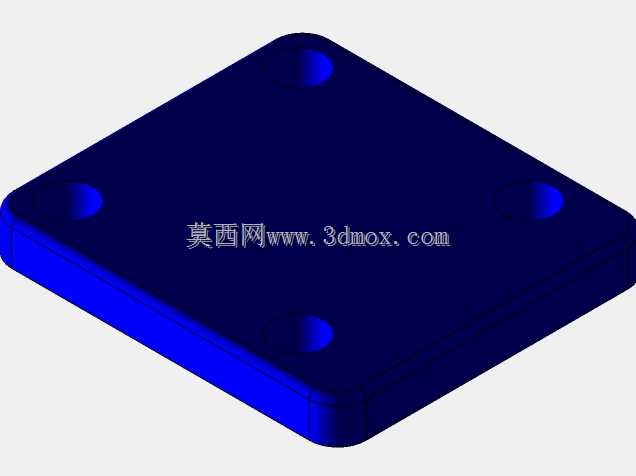

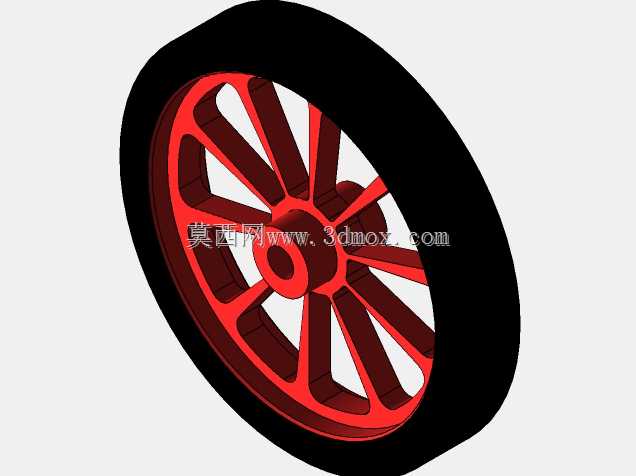

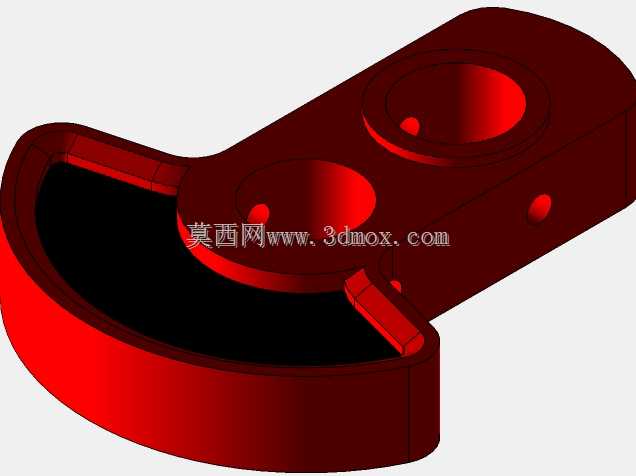

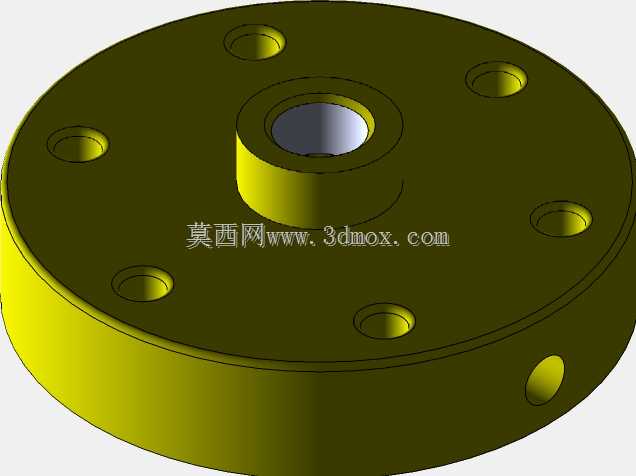

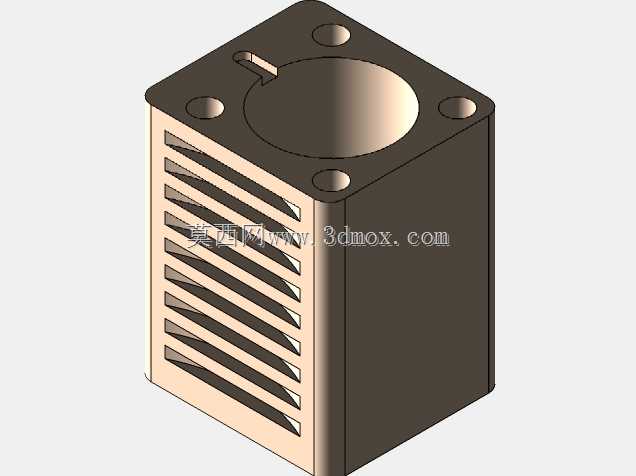

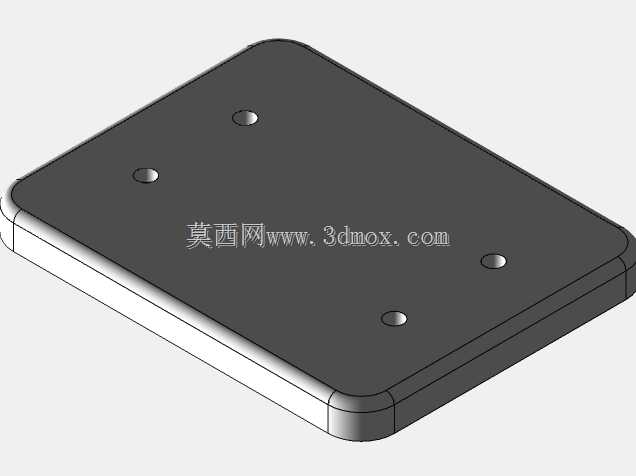

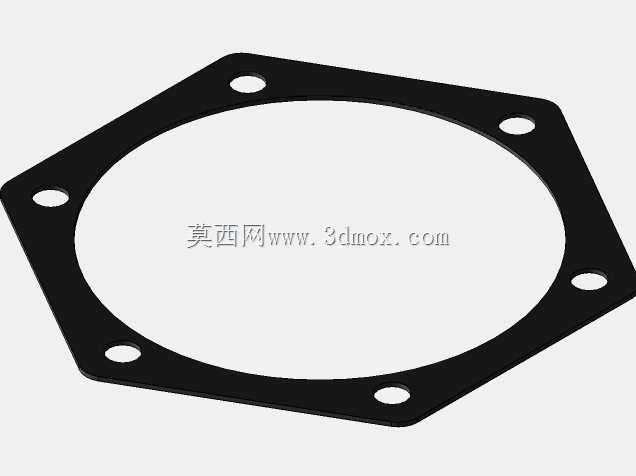

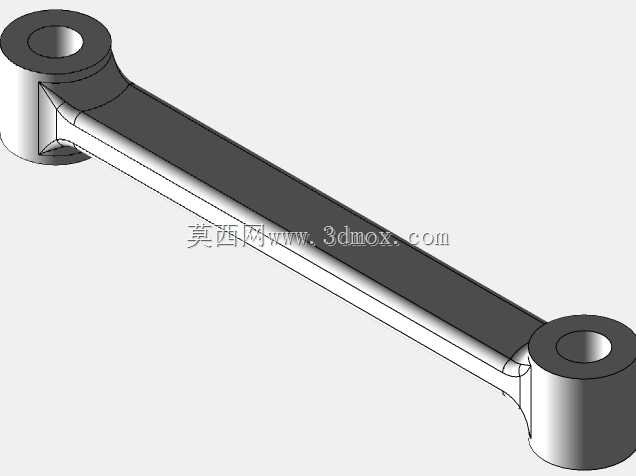

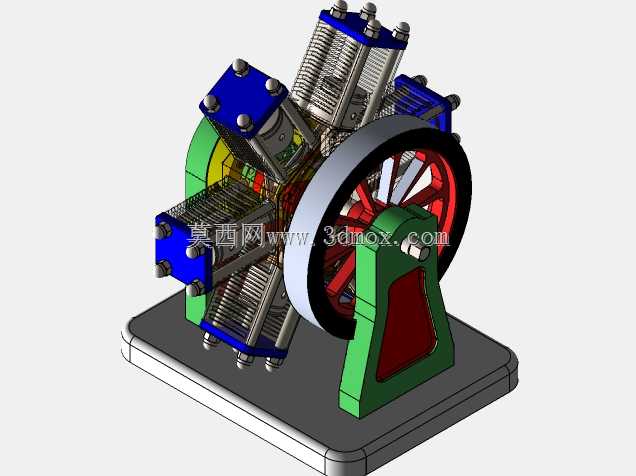

　　在缺乏复杂冷却系统维护条件的场景下可靠性更突出。模型完整还原了整机的装配层级：底部为铸铁材质的安装基座，预留了四个螺栓固定孔位，可直接匹配通用动力安装支架的孔距标准，基座上方集成主轴承座，承担曲轴的径向与轴向载荷，主轴承座侧方连接带轮式飞轮，飞轮采用辐条式结构兼顾转动惯量与减重需求，运转时可储存做功冲程的能量，带动活塞完成进气、压缩、排气三个辅助冲程，保证动力输出的连续性。每个气缸单元独立集成散热鳍片、气门组件、活塞与连杆结构，气缸盖采用螺栓压紧式密封结构，可单独拆解维护，无需拆卸整组缸体，大幅降低现场维护的工作量。从安装边界来看，整机整体轮廓为近似圆柱体，最大径向尺寸由飞轮外径决定，轴向尺寸仅为单缸长度加上基座厚度，

　　相比同排量的直列发动机，轴向安装空间可缩减60%以上，非常适合安装空间径向充裕、轴向受限的特种装备场景。设计过程中重点校核了曲柄连杆机构的运动干涉：由于多根连杆共用同一曲柄销，设计时通过错位布置连杆轴颈的连接位置，保证各活塞运动到上止点、下止点时不会与相邻缸体、连杆发生运动碰撞，同时配气相位的角度与各缸点火顺序匹配，保证六个气缸按顺序交替做功，动力输出的扭矩波动更小，运转平顺性优于同缸数的单排直列发动机。这类结构的动力装置在教学演示场景中也有较高应用价值，可直观展示四冲程内燃机的工作循环、曲柄连杆的运动规律，帮助从业者理解多缸动力的扭矩输出原理。
