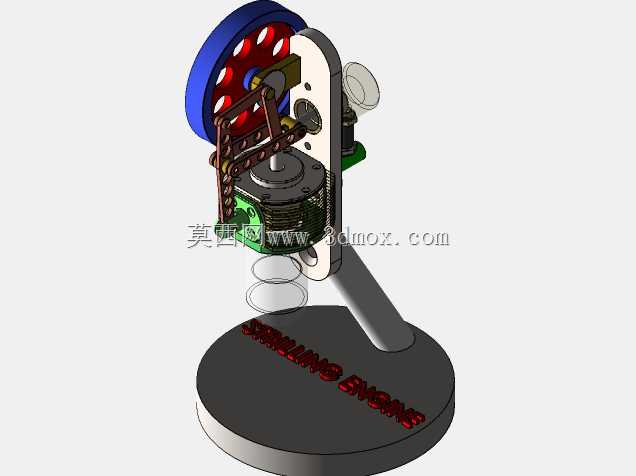

垂直布局斯特林热力发动机结构设计

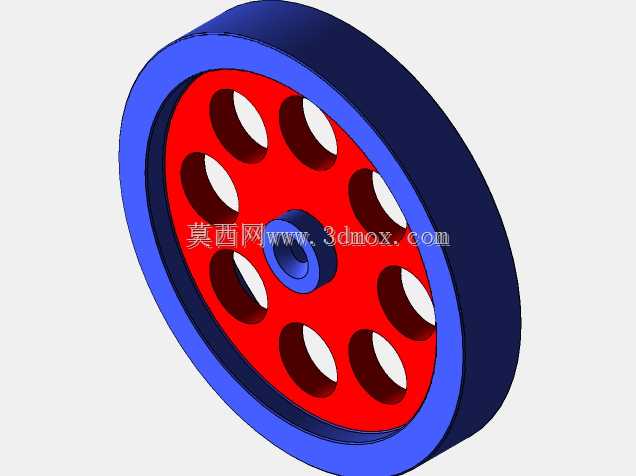

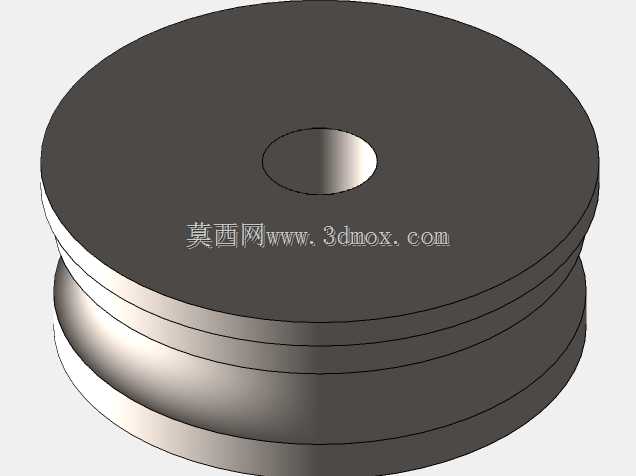

　　这款垂直布局的斯特林发动机结构，在小型热力演示装置、科教实验设备领域有着很典型的应用场景，不少高校的工程热物理实训、中小学科创展示活动中，这类结构都是用来演示外燃式热力循环原理的核心载体，也有不少模型爱好者会将其作为桌面动力展示件，搭配小型热源即可实现连续运转，直观展示热能向机械能的转换过程。从实际用途来看，它和常见的水平活塞斯特林发动机不同，垂直排布的活塞组件能够大幅缩减整机的横向安装空间，对于桌面摆放、小型展陈场景的适配性更好，不需要预留过大的横向操作面，同时垂直的活塞运动路径能够减少侧向摩擦损耗，在低转速运转工况下的机械效率表现更稳定。从功能特性上看，这套结构采用了带轮与链条组合的传动方式，飞轮采用大直径镂空设计，

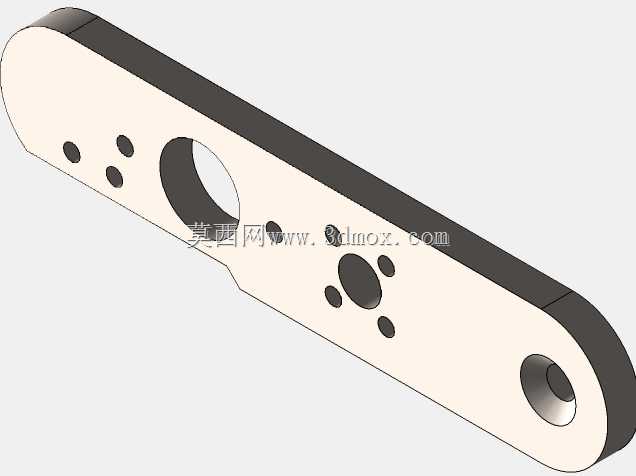

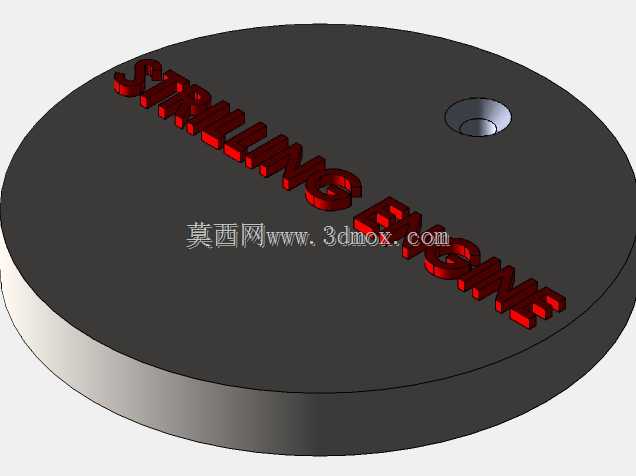

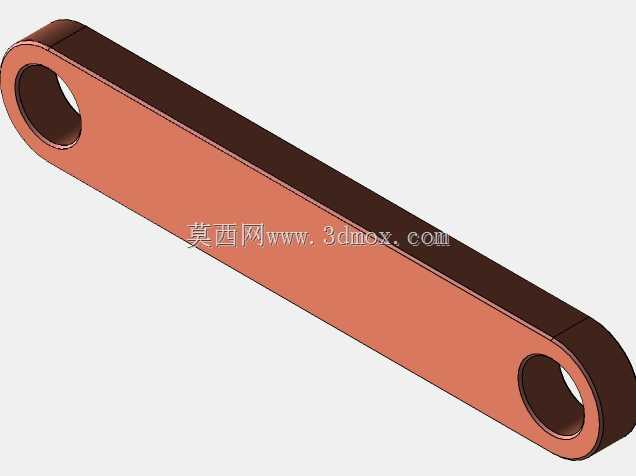

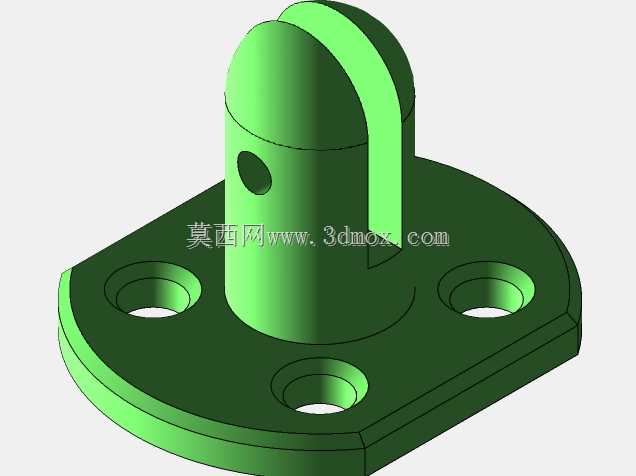

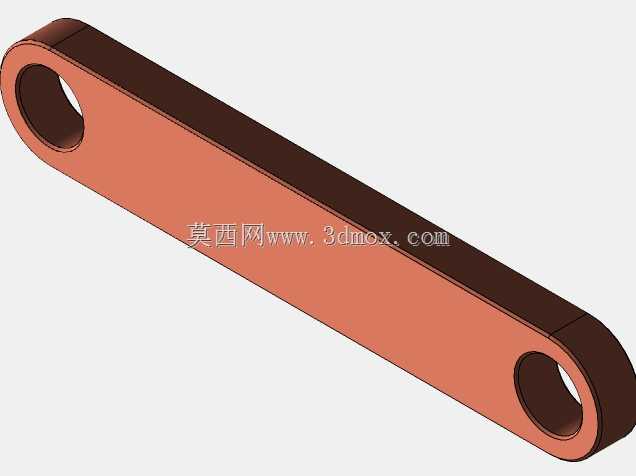

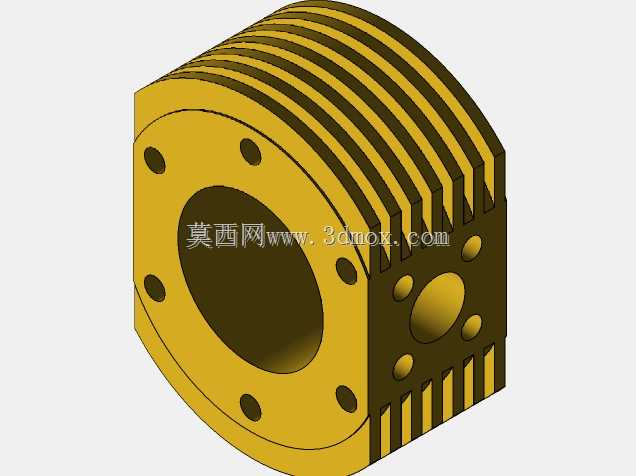

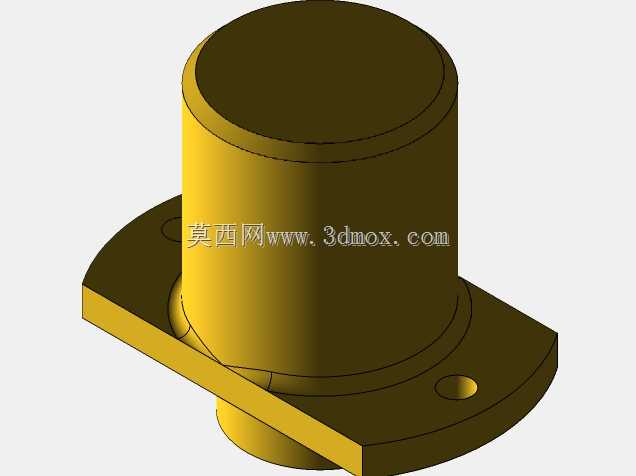

　　既能够储存足够的转动惯量保证曲轴运转平顺，又能通过镂空结构降低飞轮自身重量，减少启动阶段的惯性阻力；动力缸与置换缸采用垂直同轴排布的布局，冷端换热结构直接暴露在空气中，不需要额外配置复杂的水冷管路，依靠自然风冷即可满足小功率工况下的散热需求，底座采用圆形配重结构，重心落在底座中心位置，运转时的整机振动幅度很小，不需要额外加装固定螺栓即可平稳放置。在设计思路上，这套结构优先考虑了装配工艺的简化，所有传动部件都采用外露式排布，既方便观察整个动力传递的过程，也降低了后期维护调整的难度，比如配气机构的连杆间隙、传动链条的张紧度都可以直接手动调整，不需要拆解外壳结构；支架部分采用单立柱支撑形式，连接动力缸组件与圆形底座，

　　在保证结构刚度的前提下尽可能减少了冗余材料的使用，控制了整机重量。从外形尺寸与安装边界来看，整机的最大外轮廓集中在圆形底座范围内，飞轮的外沿没有超出底座的投影边界，横向最大尺寸即为底座直径，纵向高度从底座底面到飞轮顶端的尺寸控制在适合桌面摆放的区间，安装时只需要保证放置平面水平，预留出飞轮转动的安全间隙即可，不需要额外预留侧面的操作维护空间，所有调整点位都可以从正面直接操作。另外，这套结构的动力输出端直接集成在飞轮轴上，可以外接小型负载比如微型发电机、小功率传动演示组件，拓展性较强，能够满足不同场景下的演示需求，活塞与缸体的配合间隙经过优化，在常温装配状态下即可保证密封性能，不需要额外涂抹密封胶或者加装复杂的密封件，降低了装配难度。
