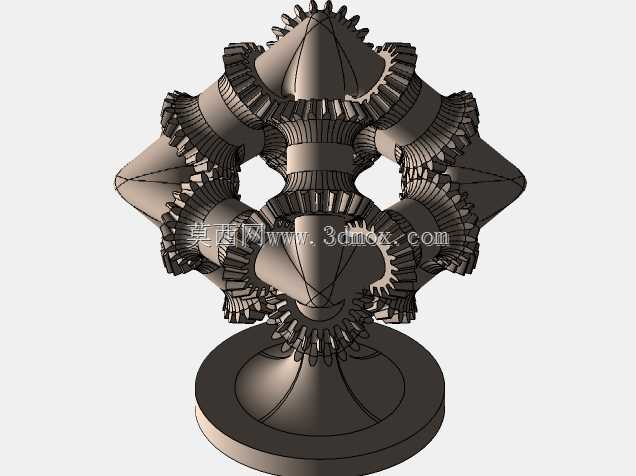

多向联动锥齿轮组艺术摆件结构

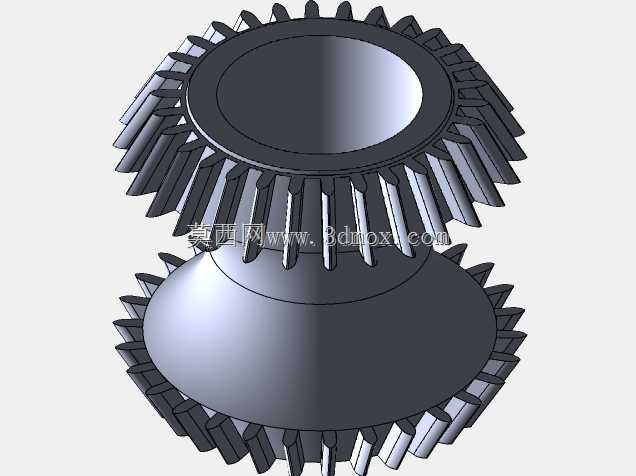

　　这套空间多锥齿轮联动结构，突破了传统平面齿轮传动的布局限制，将多组锥齿轮沿三维空间正交方向排布，实现单输入下多轴同步差速传动的效果，既可以作为机械原理教学的具象演示载体，也能加工为金属材质的桌面机械艺术摆件，在科普展项、工业文创产品领域有明确的落地空间。从传动逻辑来看，结构核心采用标准渐开线锥齿轮啮合副，所有齿轮的节锥顶点共同交汇于整个结构的几何中心，保证任意相邻齿轮的啮合间隙均匀，不会出现偏载卡滞的问题；每根伸出轴的端部都做了锥面造型过渡，和齿轮轮毂一体成型，既减少了应力集中点，也让整体外观更具几何对称美感。底座采用带圆弧过渡的圆盘式支撑结构，安装面做了平整化处理，放置在水平台面时无需额外固定即可保持稳定，

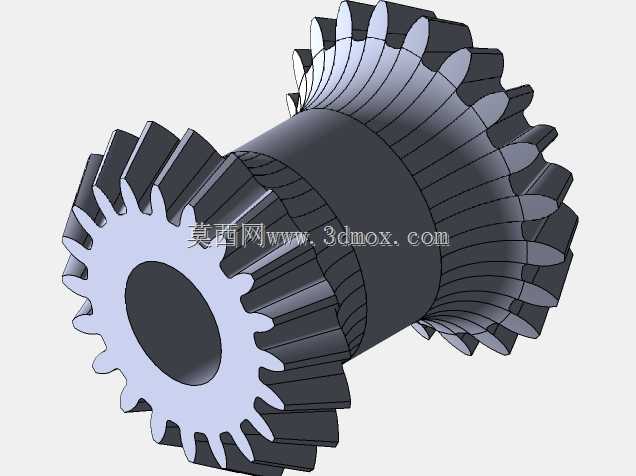

　　整体外轮廓的最大外接圆直径控制在180mm范围内，总高度控制在220mm以内，不会占用过多桌面空间，适合作为工位装饰或者教学展示件使用。设计过程中优先考虑了传动的顺滑性，所有齿轮的齿形参数经过统一匹配，模数选取1.5，压力角采用标准20度，齿宽按照节锥母线长度的三分之一取值，既保证轮齿有足够的啮合接触强度，也避免了齿宽过大导致的加工难度提升；相邻齿轮的轴交角全部为90度，加工时可以采用标准锥齿轮加工工艺完成，不需要定制特殊角度的加工工装，能有效降低实物打样的成本。结构的支撑部分没有采用额外的轴承部件，而是依靠齿轮轮毂和中心连接体的配合面实现径向定位，配合间隙控制在0.02mm到0.05mm之间，手动转动任意一个伸出端，

　　其余所有方向的齿轮都会同步转动，没有空程或者卡顿的问题；中心连接体采用多面拼接的对称结构，和每根齿轮轴的定位孔做了同轴度公差约束，保证装配后所有齿轮的啮合位置准确，不会出现轮齿偏磨的情况。如果作为教学演示件使用，这套结构可以直观展示空间齿轮传动的啮合原理、差速运动的传递逻辑，帮助学习者理解非平面传动系统的布局思路；如果作为文创摆件加工，可以将齿轮部分做镂空或者分色处理，底座增加防滑胶垫，提升摆放的稳定性和视觉层次感，整体结构没有易损件，日常使用只需要定期在啮合面添加少量润滑脂即可长期保持顺滑的转动效果。
