多接口流体输送用抽水机泵体结构

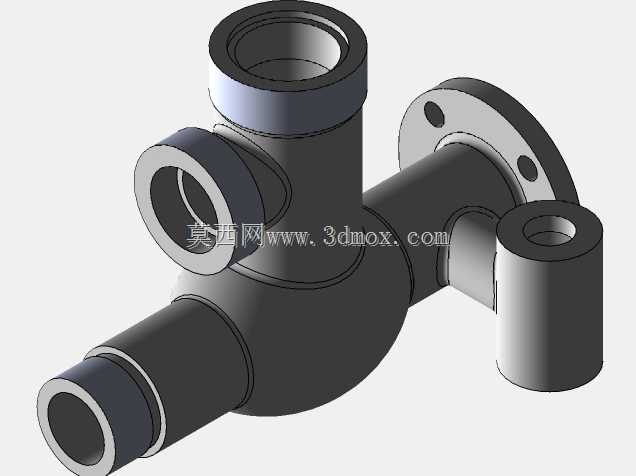

　　在民用供水、小型工业流体循环、农田临时灌溉这类场景里，这类多接口泵体的适配性优势很突出，不同于单进单出的常规泵结构，这个泵体预留了三个不同管径的外插式接口，同时搭配一个法兰式侧接端口，能在不额外加装多通接头的前提下，同时对接不同走向的输送管路，减少管路接驳点的泄漏风险。从结构设计逻辑来看，主体流道采用圆弧过渡的腔体造型，没有直角弯折的流道死角，能降低流体在腔体内的沿程阻力，减少流体输送过程中的压损，同时避免杂质在腔体内拐角处淤积，降低长期使用后的流道堵塞概率。顶部的大口径接口作为主进水端，匹配大流量供水的管路需求，侧方两个不同直径的外插接口可分别对接不同支路的出水线路，比如一路对接生活供水支路、一路对接设备冷却循环支路，

　　带法兰的侧端口可作为压力监测或者备用泄压的接驳位，不用在管路上额外开孔加装接头。安装边界上，法兰端的螺栓孔位采用标准通用孔距设计，能和常规同通径的法兰管路直接配对安装，不需要额外制作转接法兰；三个外插接口的外径尺寸匹配常用的PVC、PE输水软管的卡箍安装公差，直接插入后用卡箍锁紧即可完成密封，不需要加工螺纹或者焊接，现场安装效率更高。泵体侧面的圆柱形凸台是预留的机械密封安装位，和内部叶轮腔的同轴度公差控制在合理范围内，能减少密封件的偏磨，延长密封组件的使用寿命。腔体的壁厚根据不同位置的承压需求做了差异化设计，主腔体承压段壁厚更厚，接口衔接位置做了圆弧加强筋过渡，避免管路接驳处的应力集中导致的壳体开裂，同时控制整体重量，

　　不会因为壁厚冗余造成材料浪费。在实际选型适配时，要注意各个接口的通径和对应支路的流量匹配，主进水端的通径要大于所有出水支路通径的总和，避免出现进水流量不足导致的泵体气蚀问题；法兰安装面要和对接管路的法兰面保持平行，密封垫片要居中放置，避免螺栓锁紧后出现密封面偏斜导致的渗漏。外插接口接入软管时，要把软管插到接口根部的限位台阶处，卡箍要卡在接口的环形凹槽位置，避免管路带压运行时出现软管脱落的问题。
