间歇传动用日内瓦槽轮机构结构展示

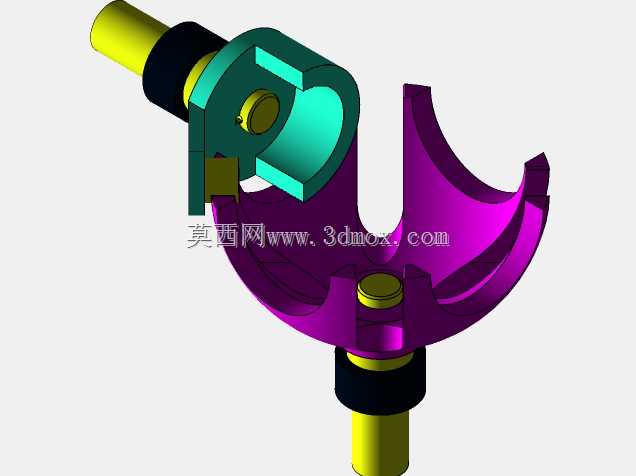

　　这套间歇传动结构核心依托槽轮与主动拨盘的配合实现步进式动力输出，主动轴端的圆柱拨销在旋转过程中嵌入从动槽轮的径向导槽，带动槽轮完成固定角度的转位，当拨销脱离导槽后，主动轴上的圆弧锁止盘会与槽轮的凹弧面完全贴合，将从动槽轮牢牢锁止在当前工位，避免负载端出现惯性滑移或定位偏移，整套传动过程无需额外配置制动元件即可实现精准的间歇分度。

　　从实际应用场景来看，这类结构广泛适配多工位转台类设备的动力传递需求，常见于轻工包装生产线的瓶身转位工位、机床自动换刀机构的刀库分度单元、多色印刷设备的工位切换模组，以及影视胶片放映机的逐帧走片机构，相比棘轮棘爪类间歇结构，其传动过程冲击更小，运行噪音更低，分度精度可保持在±0.1°范围内，适合中低速、固定分度角的间歇传动工况。

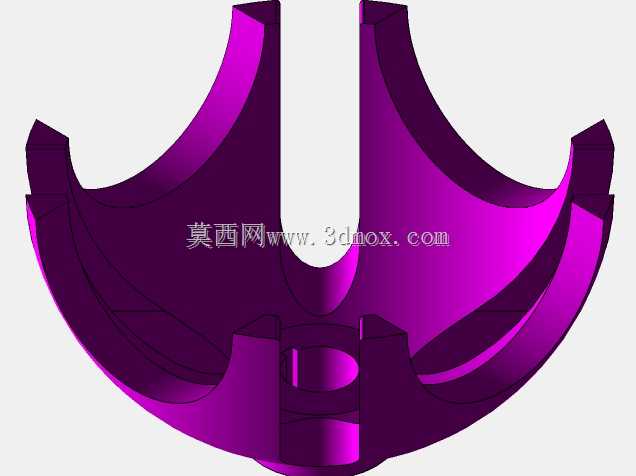

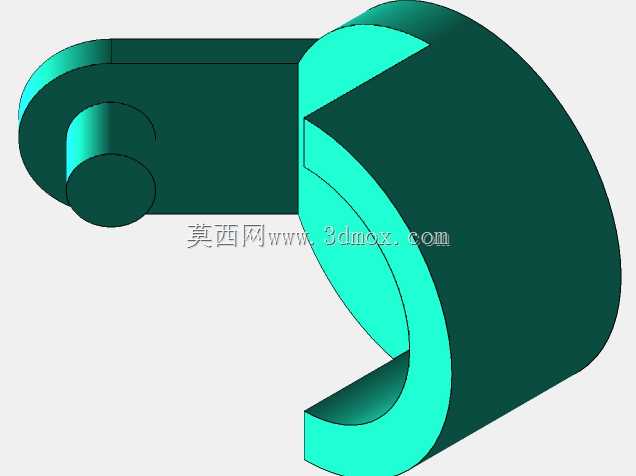

　　设计层面上，这套结构的槽轮开设了4个均匀分布的径向导槽，对应主动轴每旋转一周，从动槽轮完成90°的单次转位，拨销与导槽的配合间隙控制在0.02-0.05mm区间，既保证传动过程无卡滞，又能减少回程间隙带来的定位误差；主动轴与从动轴的中心距经过严格校核，确保锁止弧面在非传动阶段完全贴合，不会出现从动轮溜转的问题。主动拨叉的结构做了轻量化挖槽处理，在保证拨销安装强度的前提下降低了旋转惯量，可有效减少启停阶段的冲击载荷。

　　安装边界方面，主动轴与从动轴采用平行轴布置，两轴的轴线平行度公差需控制在0.02mm/100mm以内，轴端预留的轴承安装位适配标准深沟球轴承，可直接固定在设备的安装墙板上；槽轮底部的轴伸端可直接连接负载转台，无需额外加装联轴器，整体结构轴向尺寸紧凑，径向占用空间小于同参数的凸轮间歇分割器，适合安装空间受限的小型自动化设备。结构外露的传动副无复杂密封要求，日常维护仅需定期在拨销与导槽接触面涂抹润滑脂即可，长期运行磨损后仅需更换拨销与槽轮配件，维护成本远低于其他类型的间歇传动部件。
