直列四缸往复式内燃发动机结构展示

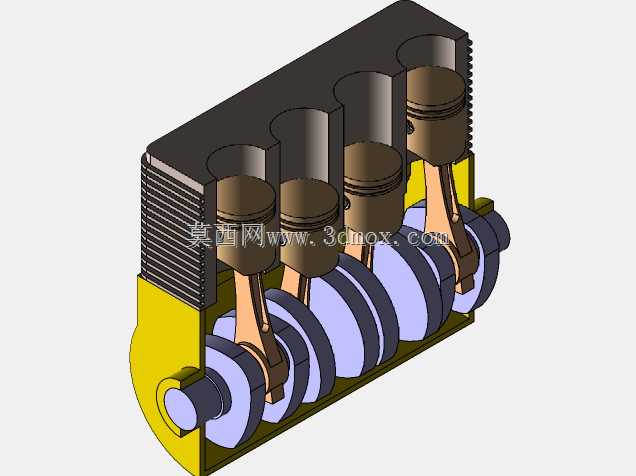

　　在车用动力、小型工程机械动力单元的结构设计环节，直列四缸发动机的结构合理性直接决定整机的动力输出平顺性与运转可靠性，这套三维结构完整还原了往复式内燃发动机的核心传动逻辑，可作为结构原理演示、传动方案校核的直观参考。从实际应用场景来看，这类直列四缸布局广泛搭载于家用乘用车、小型农用机械、固定式发电机组等设备上，相比三缸结构拥有更优的一阶二阶振动平衡表现，相比六缸及以上缸数布局又能兼顾紧凑的体积与更低的制造成本，是中小排量动力单元的主流布局形式。这套模型完整呈现了气缸体、活塞组件、连杆、曲轴的装配关系，四个气缸沿曲轴轴向等距排布，相邻气缸的曲柄销呈180度相位差布置，可实现做功行程的交替衔接，让曲轴输出扭矩的波动幅度控制在合理区间，

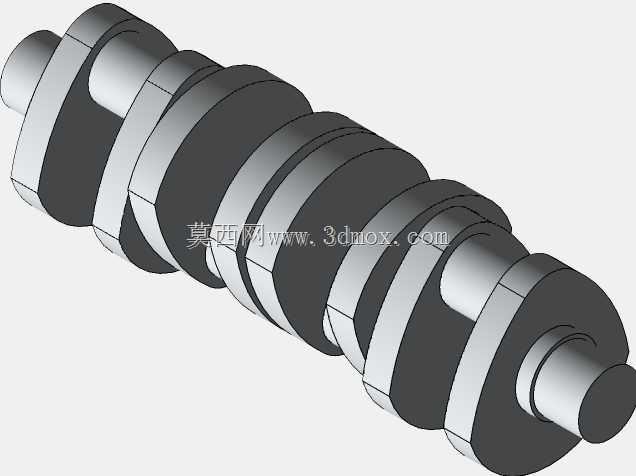

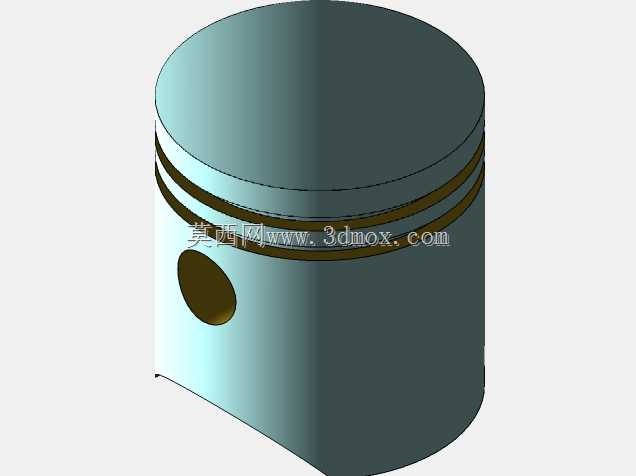

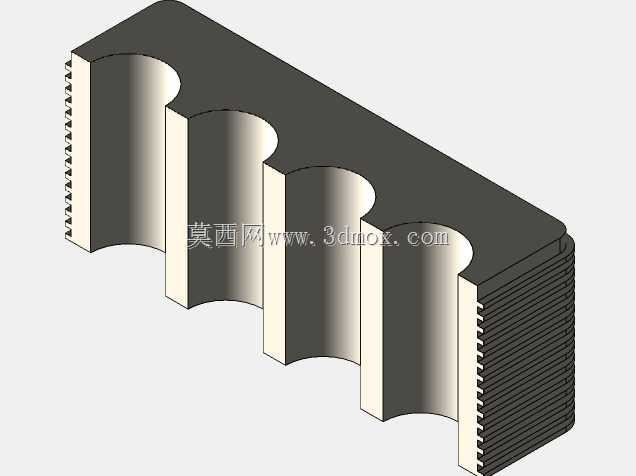

　　减少运转过程中的冲击载荷。设计层面上，模型还原了曲柄连杆机构的运动配合边界：活塞在气缸套内做上下往复直线运动，通过活塞销与连杆小头铰接，连杆大头与曲轴的连杆轴颈配合，将活塞的直线运动转化为曲轴的旋转运动，各配合面的间隙预留、运动件的避让关系都在模型中做了直观呈现，能帮助设计人员快速理解动力传递的路径。从安装边界来看，直列四缸的布局让整机的横向尺寸更紧凑，可适配前置前驱、前置后驱等多种整车布置形式，曲轴两端的动力输出端、附件安装位的结构也做了对应还原，可用于匹配离合器、变速箱、发电机等外围附件的安装校核。在结构细节上，气缸体的散热鳍片结构、曲轴的平衡配重块、活塞的环槽位置都有清晰体现，

　　平衡配重块的设计可抵消曲柄连杆机构往复运动产生的惯性力，降低整机振动水平，这类细节的还原能让建模从业者在做同类动力结构设计时，快速参考配重布置、零件避让的设计思路，避免出现运动干涉、结构强度不足的问题。对于刚接触动力总成设计的人员来说，这套拆解式的结构展示能快速建立曲柄连杆机构的空间装配认知，理解各零件在运转过程中的受力方向与运动轨迹，在做方案选型、结构改型时可直接参考各部件的比例关系，减少前期方案论证的重复工作量。
