手动螺旋夹紧式管钳工装结构

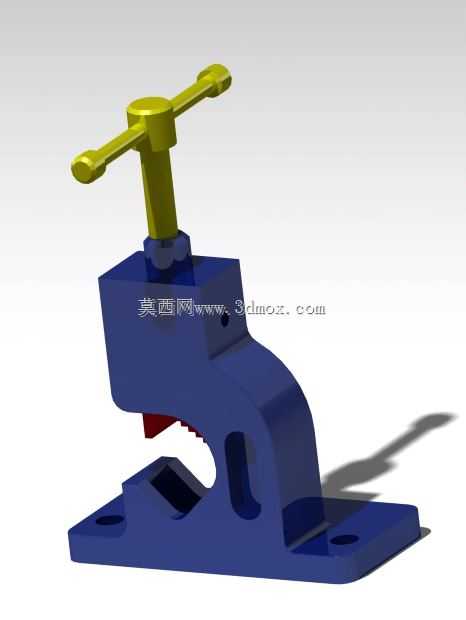

　　这款手动螺旋夹紧式管钳主要面向管道安装、小型工件夹持类作业场景，在农机维修、管路布设、小型五金加工工位中都能见到这类夹持结构的应用，核心作用是通过螺旋进给的机械力，将圆管类工件牢牢固定在钳口位置，避免锯切、套丝、打磨等工序中工件出现窜动、偏转。从结构设计逻辑来看，整体采用底座一体式铸造型腔思路，底部预留两个对称的安装通孔，可通过螺栓直接固定在工作台面或者工装架上，安装边界需预留出操作手柄的回转空间，避免手柄转动时与周边设备、工位挡板产生干涉，底座的L型支撑臂直接承接夹紧过程中的反作用力，无需额外增设加强筋即可满足常规小管径夹持的强度需求。上部的螺旋进给机构采用T型螺纹传动，相比普通三角螺纹具备更好的自锁性能，

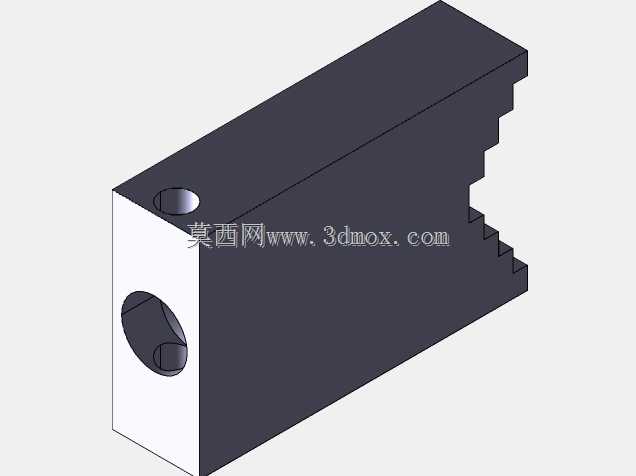

　　夹紧后不会因为作业过程中的振动出现松脱，顶端的十字型操作手柄适配双手施力，在需要较大夹紧力的工况下，操作人员可借助手柄的力臂长度轻松输出足够的夹紧扭矩，无需额外加力杆辅助。钳口位置采用V型开口设计，能够适配不同外径的圆管类工件，接触位置可根据需求更换防滑齿块或者软质钳口垫，避免夹持过程中划伤工件表面镀层或者薄壁管材的外壁。设计过程中特意将螺旋副的轴线与钳口V型面的中心保持共线，保证夹紧力能够垂直作用在工件的轴心位置，避免出现偏载导致的工件翘起、夹持不稳问题，整体结构没有多余的冗余部件，所有受力部位的壁厚都经过受力校核，在保证整体重量轻便的前提下，能够覆盖常规小口径管路作业的全部夹持需求，日常维护仅需定期在螺旋螺纹位置涂抹润滑脂即可，无需复杂的拆解保养，非常适合流动维修工位、小型加工门店这类场景使用。
