工业离心式鼓风风道结构设计

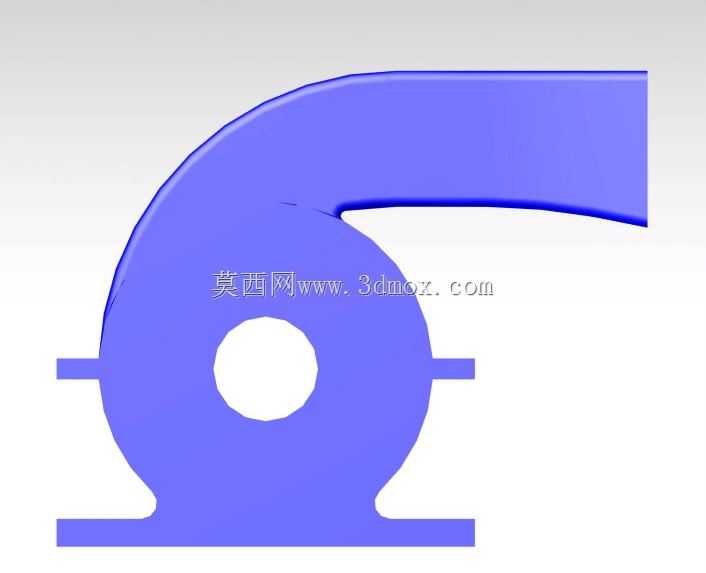

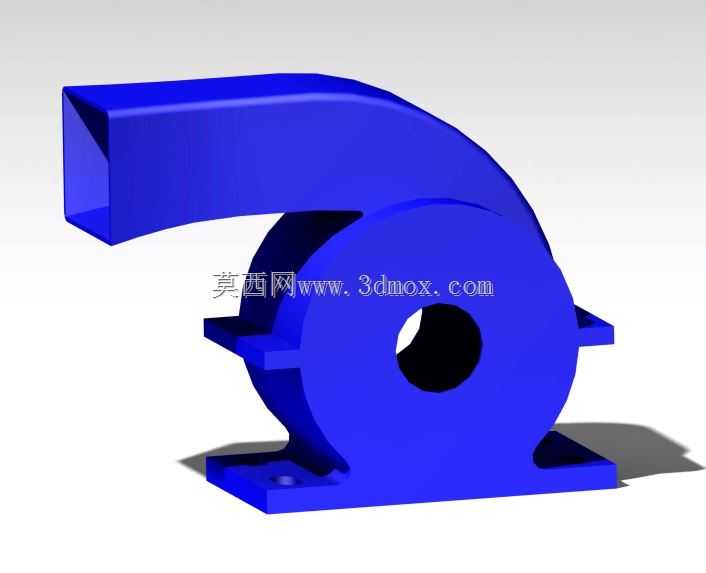

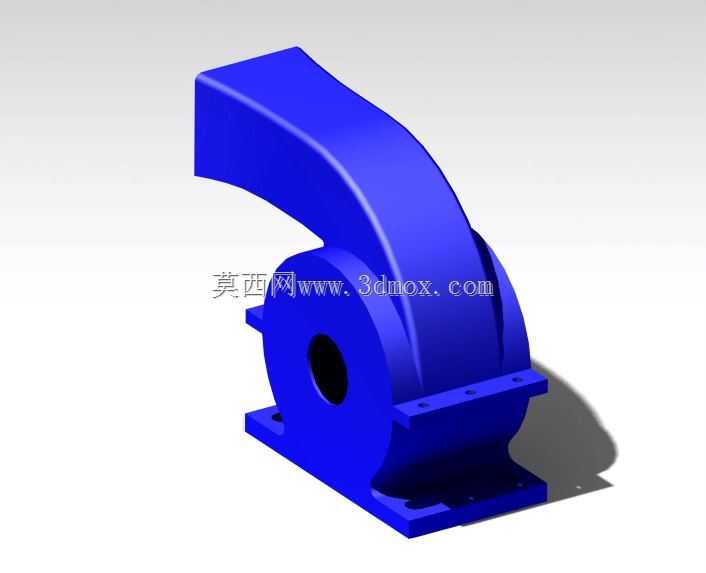

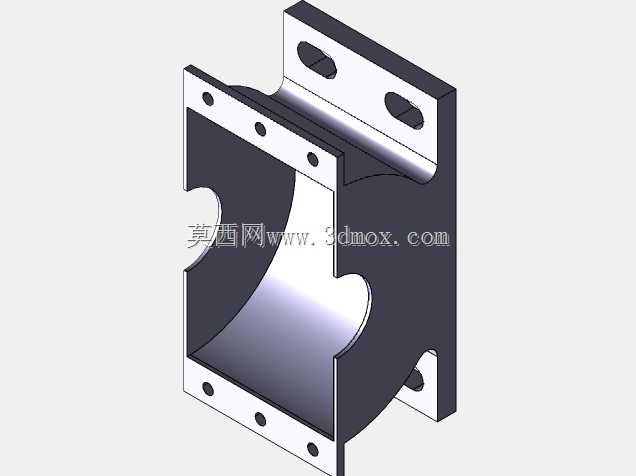

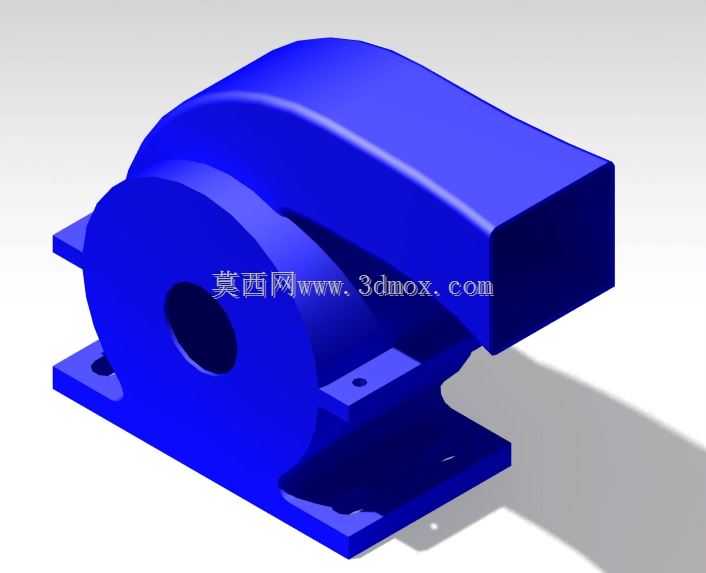

　　这款离心式鼓风风道结构，主要面向工业通风、设备散热、工艺送风类场景的配套使用需求，在电子设备机柜散热、小型工业设备排风、实验室通风管路配套、小型除尘系统的送风单元中都能适配。结构设计上采用了经典的蜗牛壳式蜗壳流道，这种流道形态可以在叶轮转动带动空气进入腔体后，顺着蜗壳的渐扩型流道逐步降低气流流速，将动压有效转化为静压，减少气流在腔体内的湍流损耗，相比直筒式出风结构，送风效率能提升不少。整体采用一体式安装底座设计，底座上预留了四个对称的安装固定孔，安装时可以直接通过螺栓将整机固定在设备机架或者安装平面上，不需要额外制作转接支架，安装边界清晰，底座的平面度在设计时做了公差约束，保证安装后整机的运行稳定性，

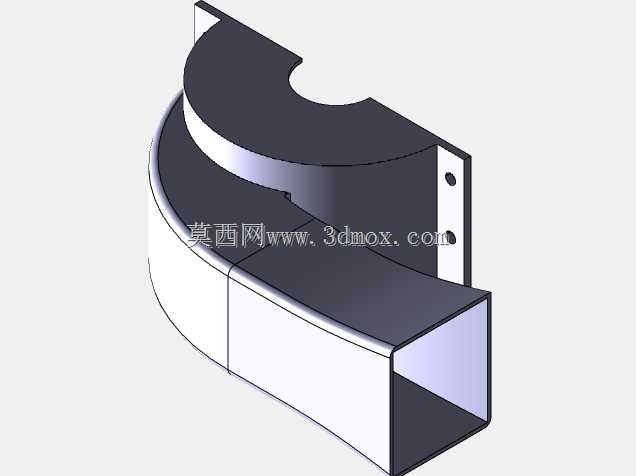

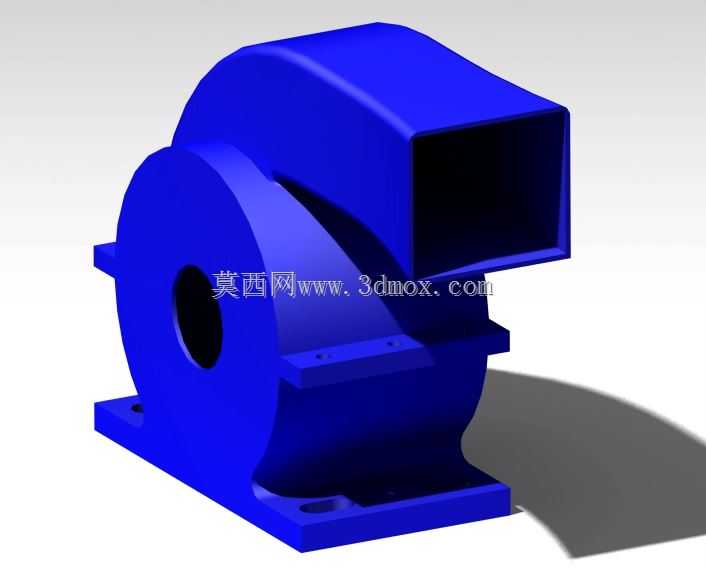

　　减少叶轮高速转动时带来的振动偏移。进风口采用圆形直筒接口设计，接口内径匹配常规的同规格通风软管或者硬管连接尺寸，对接时可以直接采用卡箍或者法兰对接，不需要额外做变径处理；出风口采用方形直口结构，这种方形接口适配多数矩形通风管路的对接需求，接口边缘做了加厚处理，避免长期受气流冲击出现接口变形的问题。设计过程中重点考量了流道的顺滑过渡，蜗壳内壁的曲面曲率做了连续化处理，没有出现直角转折或者突兀的截面突变，避免气流在转折位置形成涡流产生额外的风噪，同时也能降低气流流动阻力，在相同叶轮功率下能获得更高的出风压力。整机的结构壁厚做了均匀化处理，避免壁厚差异过大导致注塑或者铸造过程中出现缩痕、变形等工艺缺陷，

　　不管是采用塑料注塑成型还是铝合金铸造成型，都能有较好的工艺适配性。叶轮安装位位于蜗壳的中心位置，中心的轴孔做了同轴度公差约束，保证叶轮安装后转动时的动平衡符合要求，减少运行过程中的振动和噪音。在实际选型使用时，可以根据具体的送风距离、管路阻力来匹配对应功率的叶轮组件，这款风道结构本身的流道设计可以适配一定区间内的风量风压需求，不需要重新开模或者修改主体结构，只需要调整叶轮参数和配套电机就能覆盖不同的使用场景。另外，结构上没有多余的突出部件，整体外形紧凑，在空间有限的设备内部安装时，不会和周边的其他零部件产生干涉，安装时只需要预留出进风侧和出风侧的管路连接空间，以及电机侧的接线空间即可，空间利用率较高。
