电动湿式花岗岩研磨料理设备结构

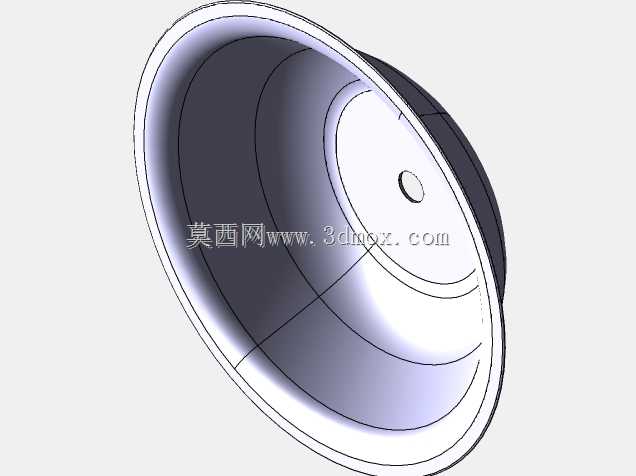

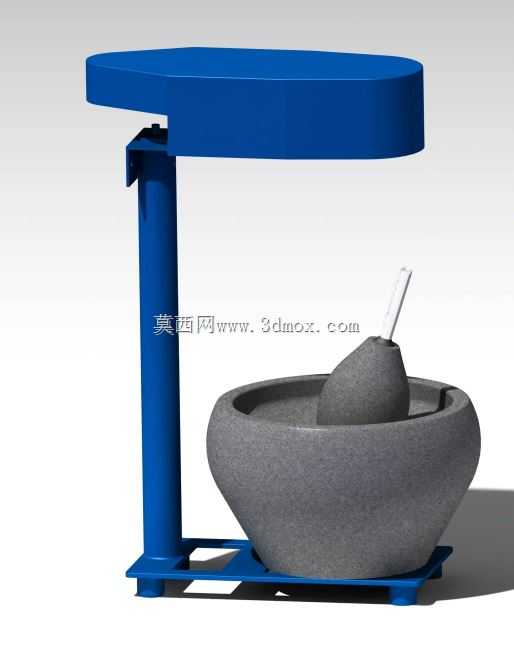

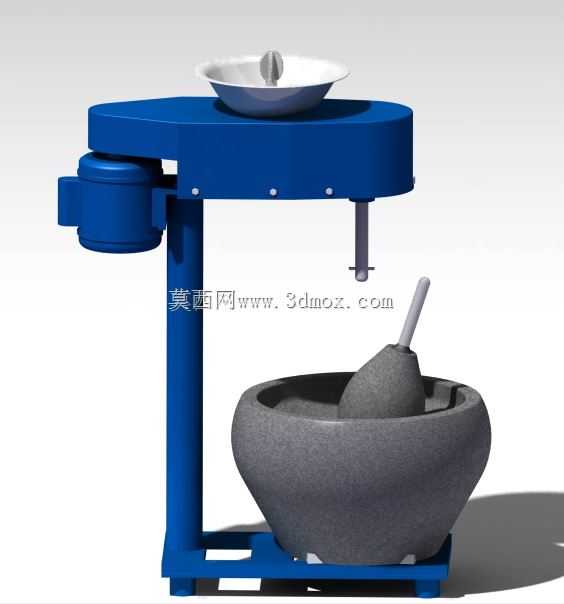

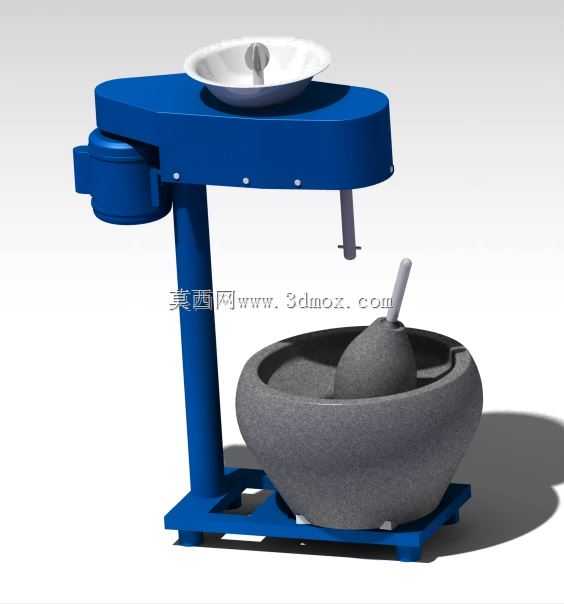

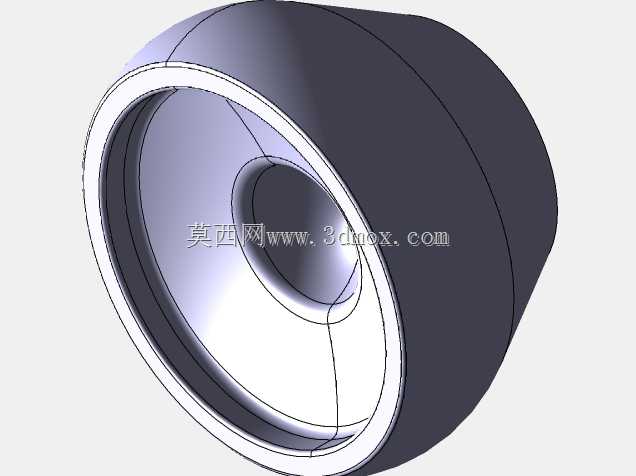

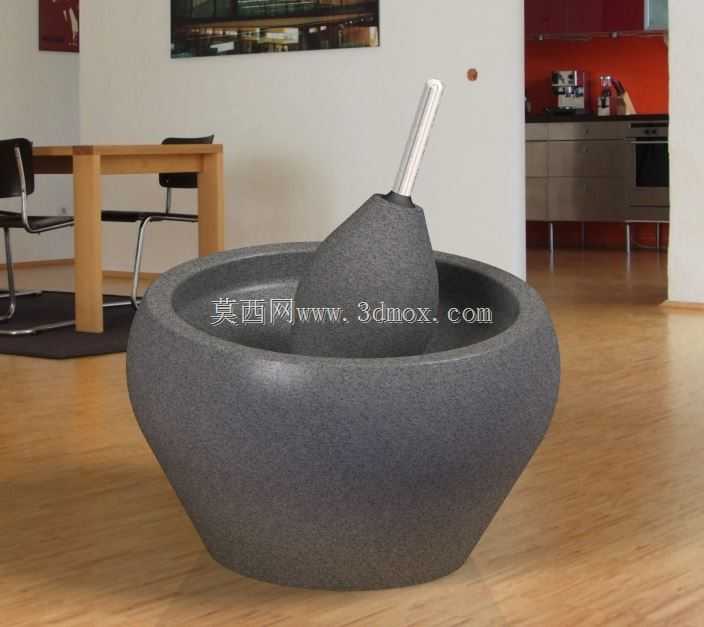

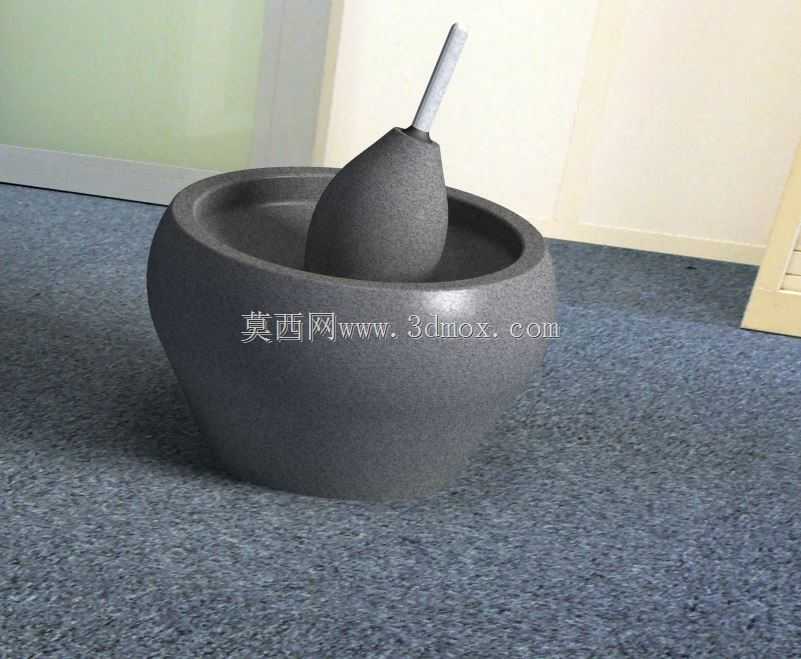

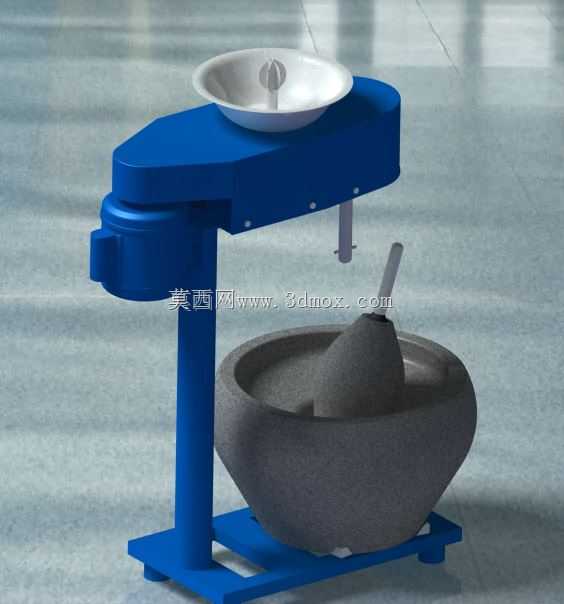

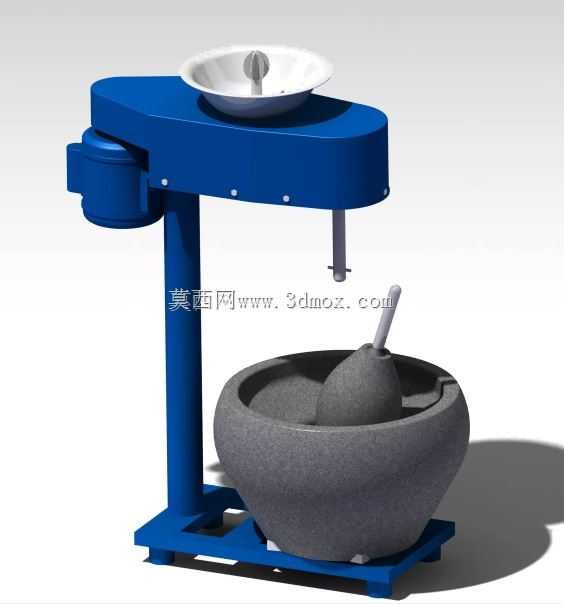

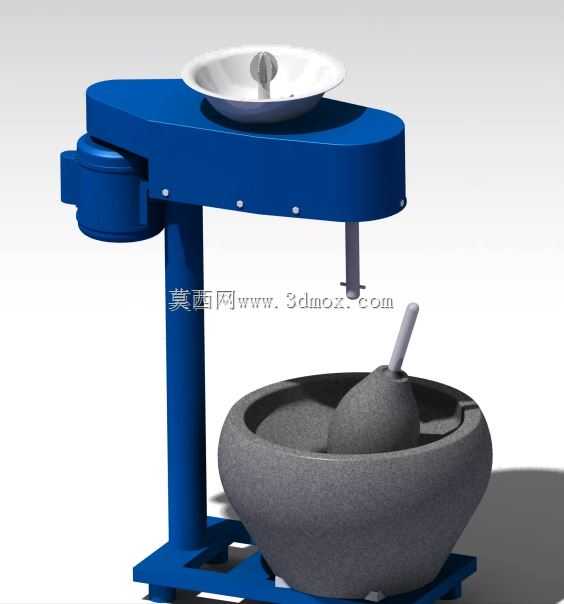

　　这款湿式研磨设备的三维结构，核心围绕南亚地区传统料理的湿磨作业需求搭建，区别于常规工业研磨设备的高转速强冲击设计，整套结构优先保障食材研磨过程中的细腻度与温升控制，避免谷物、香辛料在研磨过程中因摩擦高温出现风味流失的问题。从安装边界来看，整套设备落地占地面积约0.4平方米，立式悬臂结构的总高度控制在1.1米左右，底部支撑脚预留了M12规格的膨胀螺栓安装孔，可直接固定在料理操作台面或水泥地面上，运行时的动载荷不超过80kg，无需额外做基础减震处理，适配小型食品加工坊、家庭中央厨房的安装空间要求。设备的执行端采用天然花岗岩材质的臼体与研磨杵，臼体内腔直径为400mm，单次投料量可满足5-8kg湿态食材的连续研磨需求，

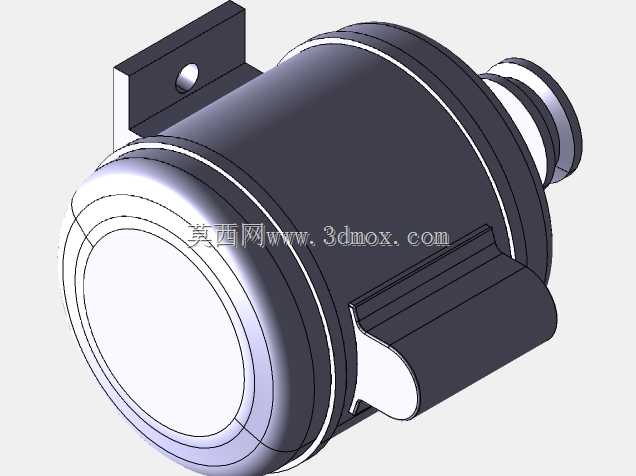

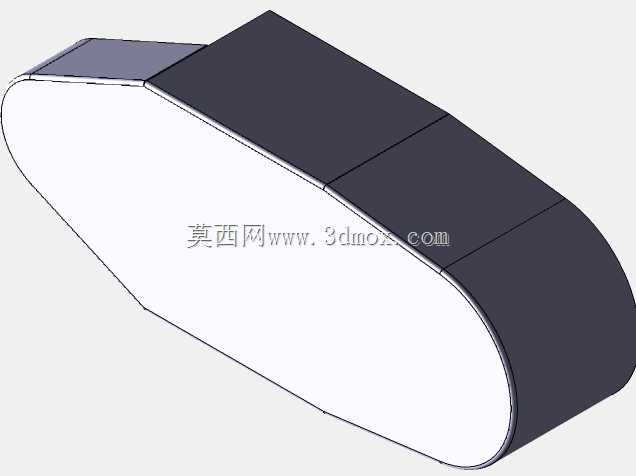

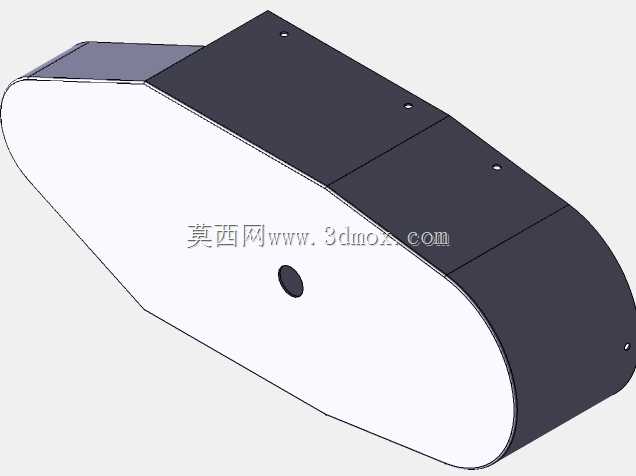

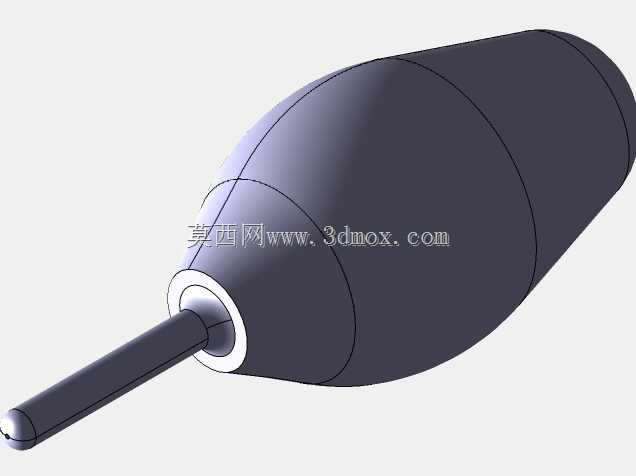

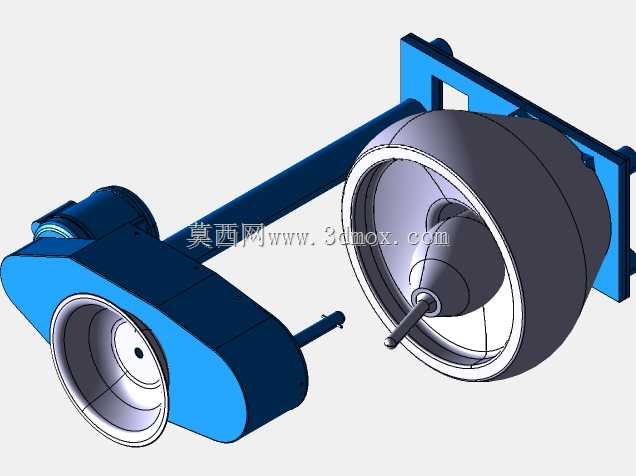

　　研磨杵与臼体内壁的贴合间隙控制在0.2-0.5mm区间，通过悬臂端的垂直主轴带动研磨杵做偏心回转运动，配合臼体自身的低速旋转，模拟传统手工石磨的碾压、揉搓研磨轨迹，相比刀片式粉碎设备，能更好保留食材的纤维结构与原生风味。驱动部分采用侧置立式减速电机布局，电机输出转速经蜗轮蜗杆减速机构降至60r/min后传递至主轴，传动链路中设置了过载摩擦片，当投料过多导致研磨阻力超过额定扭矩的1.5倍时，摩擦片会出现打滑空转，避免电机堵转烧毁，同时悬臂壳体上预留了检修盖板，无需拆解整体机架即可完成传动部件的润滑与易损件更换。设计过程中针对湿磨作业的防水需求做了专项优化，主轴伸出端设置了两道丁腈橡胶密封圈，可阻挡研磨过程中溅出的浆液渗入轴承座，

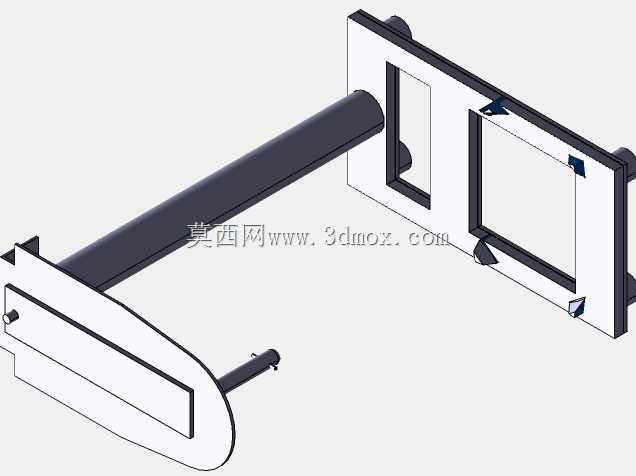

　　所有外露金属结构件均采用食品级304不锈钢材质或蓝色食品级环氧涂层，避免长期接触湿态食材出现锈蚀污染的问题。设备上部设置的敞口投料盘与下部臼体的进料位置对齐，作业过程中可随时补加待研磨食材，研磨完成后的糊状物料可直接从臼体的导流口倒出，无需额外拆卸研磨组件，日常清洁时仅需用清水冲洗石臼与研磨杵表面即可，无清洁死角。从结构受力角度看，悬臂立柱采用加厚方钢焊接结构，主轴轴承选用带座深沟球轴承，可承受研磨过程中产生的径向偏载，长期运行不会出现悬臂下沉导致的研磨间隙变大问题，整套结构的运动部件均做了动平衡校正，运行时的振动幅度控制在0.1mm以内，不会出现台面共振移位的情况。
