多片式浮动离合器结构三维设计

　　这款多片离合结构的设计，最初是针对中小功率传动系统中空档拖滞损耗大的痛点做的优化，常见应用场景覆盖轻工自动化输送线、小型机床进给传动、试验台动力切换单元这类需要频繁离合、空档状态要求低阻力的传动链路中。从实际使用逻辑来看，常规多片离合器在脱开状态下，内片与外片之间往往存在残余接触压力，长时间空转会带来片间磨损、发热，甚至导致传动油液劣化，而这套结构在每对内摩擦片之间增设了分离弹簧，让摩擦片组在脱开工况下能实现完全的间隙均匀撑开，配合浮动式压盘的结构设计，彻底避免了偏磨带来的拖滞力矩，空档状态下的传动阻力可以忽略不计，长时间空转也不会产生异常温升，能有效延长摩擦片的更换周期，降低设备运维的频次。

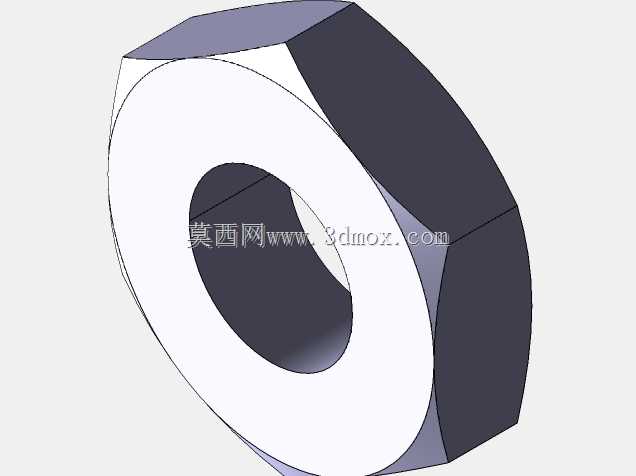

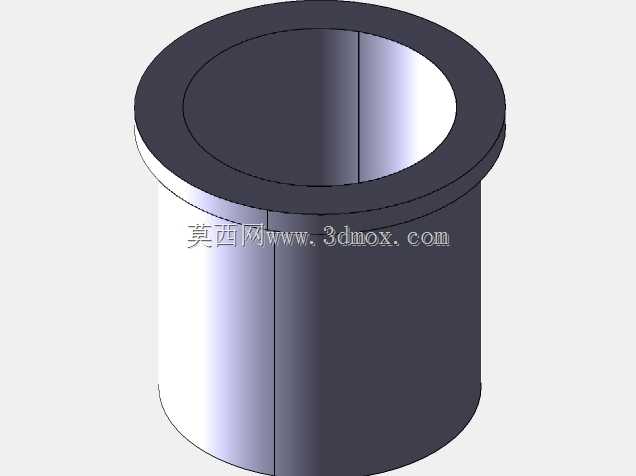

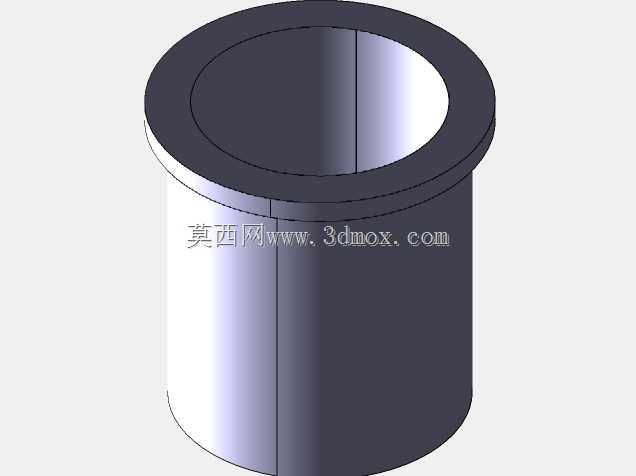

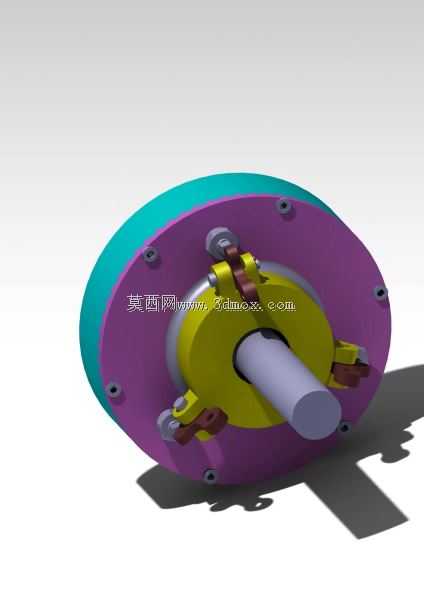

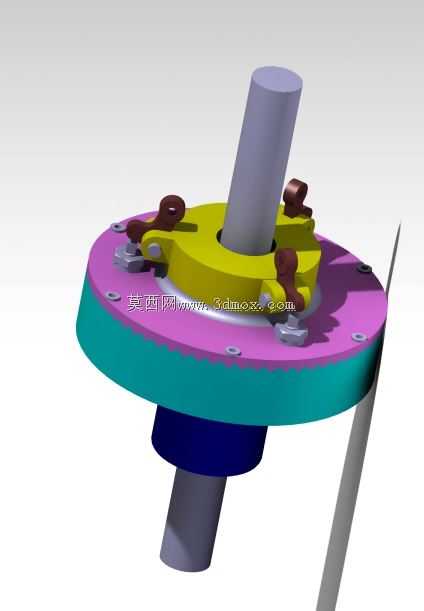

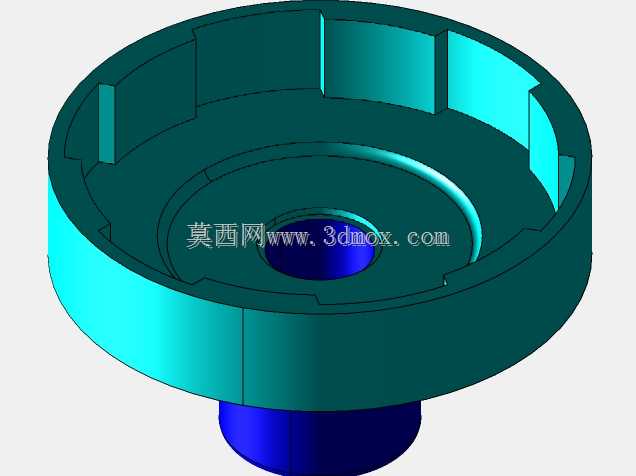

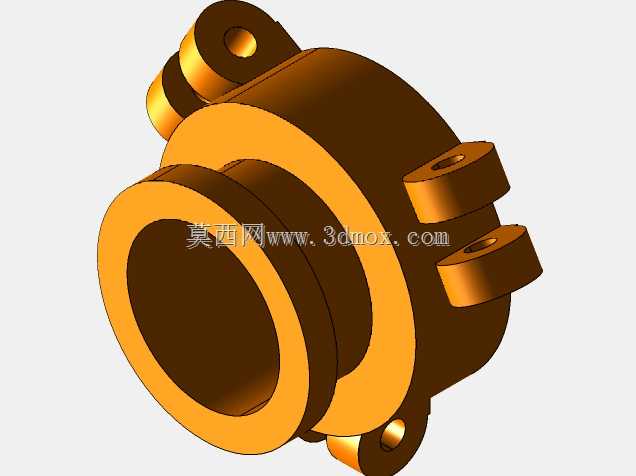

　　从结构设计思路上看，整个离合组件以中心传动轴为安装基准，轴向依次布置了从动片组、压盘、驱动拨叉组件、复位弹性元件，径向安装边界以最外层的从动盘毂为最大外圆，轴向尺寸预留了拨叉的动作行程空间，安装时只需要保证中心轴与安装基座的同轴度公差在IT7级以内，拨叉的动作行程与压盘的压合行程匹配，就能实现稳定的动力接合与脱开。压盘采用周向均布的三个拨爪驱动结构，相比单点压合的结构，能让摩擦片整个环面的压紧力分布更均匀，接合过程中不会出现偏载导致的摩擦片局部烧蚀，动力传递的扭矩容量也能得到充分利用。分离弹簧采用小刚度圆柱螺旋弹簧，沿摩擦片周向均匀布置，既保证脱开时每片摩擦片都能被均匀推开，又不会在接合状态下额外增加过多的分离阻力，降低驱动拨叉的操作力需求。

　　在安装适配性上，中心轴的配合段采用标准平键连接结构，外层从动盘毂预留了与从动传动件连接的螺栓安装孔，不需要额外做定制化转接就能适配多数同规格的传动链路，整体结构没有复杂的异形曲面，加工工艺性好，摩擦片采用通用标准规格的粉末冶金摩擦片，后期备件采购成本低，维护更换不需要特殊工装。实际选型应用时，只需要根据传递的额定扭矩匹配对应数量的摩擦片，调整分离弹簧的预紧力，就能适配不同功率等级的传动系统，不需要对整体安装尺寸做大幅改动，适配性较强。
