小型BLDC无刷直流电机转子结构设计

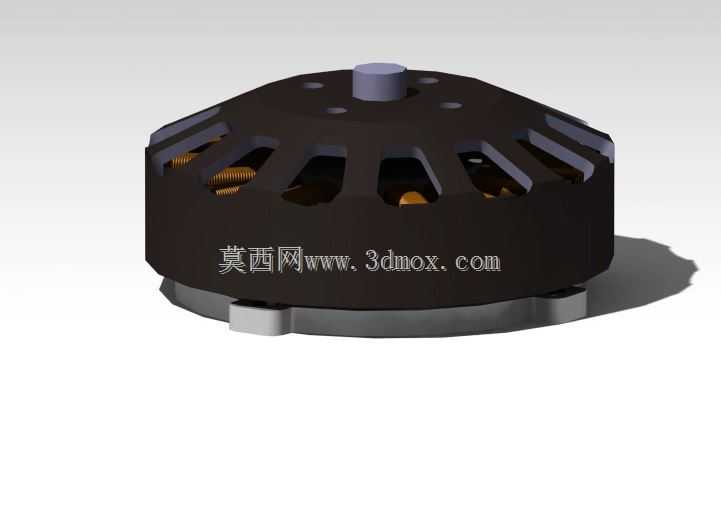

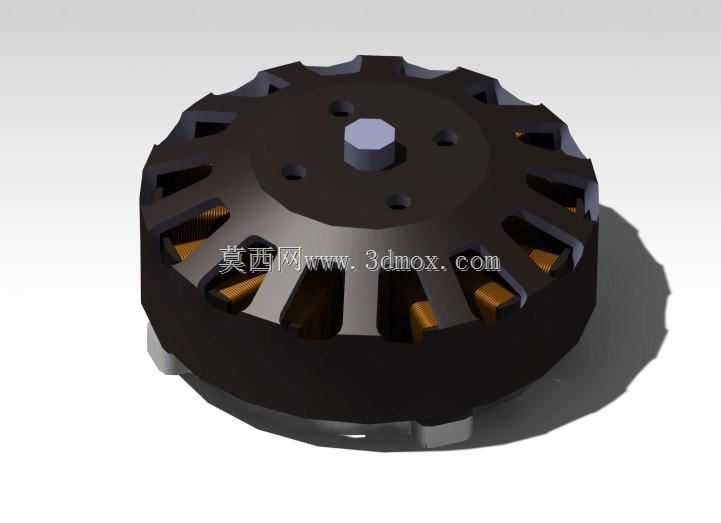

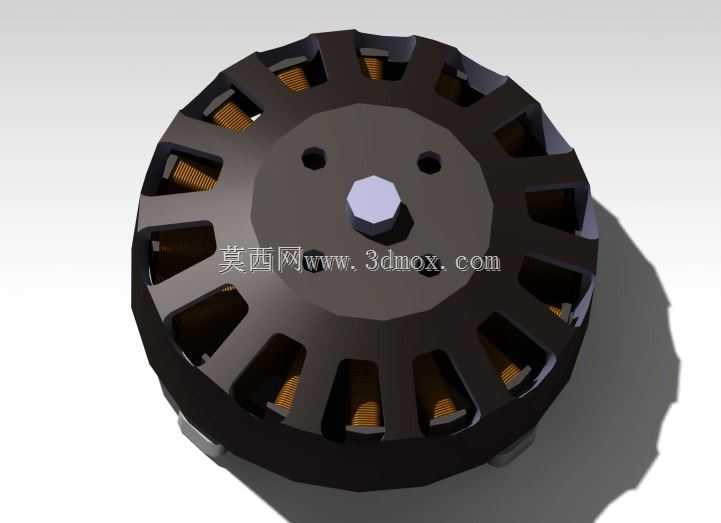

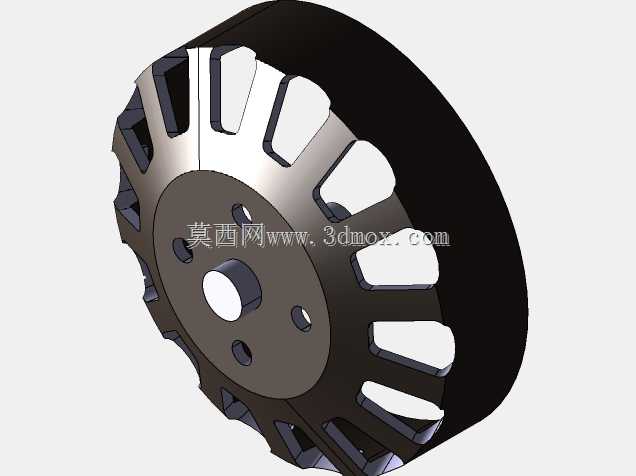

　　在小型动力执行部件的选型与结构设计场景中，这类外转子结构的无刷直流电机转子，是多旋翼无人机动力系统、小型云台驱动、微型传动模组里的核心转动部件，区别于传统有刷电机的滑动接触换向结构，这类转子配合带绕组的定子工作时，不存在碳刷磨损带来的寿命短板，运行过程中的电磁干扰更低，连续运转的可靠性更适配长时间户外作业的小型设备需求。从结构设计逻辑来看，该转子采用外转子排布形式，永磁磁极沿转子壳体内壁均匀嵌装，周向排布的槽位刚好对应定子绕组的凸极位置，能保证气隙磁场的均匀分布，减少运转过程中的转矩脉动，避免低速运行时出现卡顿抖动的问题。转子壳体采用镂空开槽的结构形式，一方面能降低转子自身的转动惯量，让电机的动态响应速度更快，

　　适配无人机飞行时的快速油门调整需求，另一方面开槽结构能形成随转子转动的导流风道，带走定子绕组工作时产生的热量，避免长时间高负载运行时出现绕组过热退磁的问题。设计阶段需要严格控制转子的尺寸边界，该转子直径控制在35mm，轴向厚度2mm，属于典型的微型外转子无刷电机规格，安装时转子中心的六角定位孔需要和输出轴做过盈配合，保证高速旋转时不会出现松脱打滑，转子内壁和定子外圆之间的气隙需要控制在0.2-0.3mm的合理区间，气隙过大会降低磁能利用率，导致电机扭矩不足，气隙过小则容易出现定转子扫膛的故障，直接导致电机报废。这类转子的磁极采用径向充磁的永磁体，固定时需要在磁体和转子壳体之间涂覆耐高温结构胶，同时在转子端部做压边限位，

　　避免高速旋转时磁体受离心力作用甩出。在实际应用中，这类转子搭配对应参数的定子使用时，能在较低的KV值下输出足够的悬停拉力，满足小型航拍无人机的动力需求，也可以经过参数调整后用于小型自动化设备的输送辊驱动、智能门锁的锁体执行机构等场景，结构设计时需要做动平衡校正，在转子端面预留去重位置，将高速旋转时的振动量控制在允许范围内，降低运转噪音，延长配套轴承的使用寿命。
